HOME > 동력전달주변기기 > 캠클러치 > 캠클러치 > 캠클러치 MZ시리즈

캠클러치

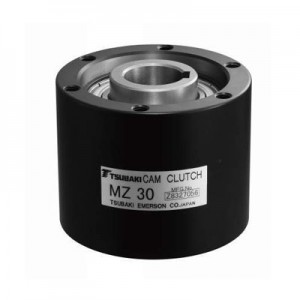

캠클러치 MZ시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


28건 중 1~28건 표시

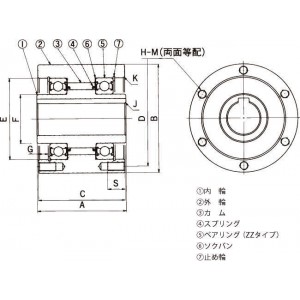

형식	축구멍(mm)	축구멍(mm)	축구멍(mm)	내륜폭 A (mm)	외륜폭 C (mm)	외경 B (mm)	내륜보스경 F (mm)	인로직경 E(M6) (mm)	면취 K (mm)
형식	직경 H7	키홈	면취 J	내륜폭 A (mm)	외륜폭 C (mm)	외경 B (mm)	내륜보스경 F (mm)	인로직경 E(M6) (mm)	면취 K (mm)
MZ15	15	5×2.3	0.8	62	60	68	25	47	1.3
MZ15	15	5×2.3	0.8	62	60	68	25	47	1.3
MZ17	17	5×2.3	0.8	66	64	75	28	52	1.3
MZ17	17	5×2.3	0.8	66	64	75	28	52	1.3
MZ20	20	6×2.8	0.8	67	65	80	30	55	1.3
MZ20	20	6×2.8	0.8	67	65	80	30	55	1.3
MZ30-22	22	6×2.8	1	82	80	100	45	75	1.3
MZ30-22	22	6×2.8	1	82	80	100	45	75	1.3
MZ30-25	25	8×3.3	1	82	80	100	45	75	1.3
MZ30-25	25	8×3.3	1	82	80	100	45	75	1.3
MZ30	30	10×3.3	1	82	80	100	45	75	1.3
MZ30	30	10×3.3	1	82	80	100	45	75	1.3
MZ35	35	10×3.3	1	87	85	110	50	80	1.3
MZ35	35	10×3.3	1	87	85	110	50	80	1.3
MZ45-40	40	12×3.3	1.3	92	90	125	60	95	1.3
MZ45-40	40	12×3.3	1.3	92	90	125	60	95	1.3
MZ45	45	14×3.8	1.3	92	90	125	60	95	1.3
MZ45	45	14×3.8	1.3	92	90	125	60	95	1.3
MZ60-50	50	14×3.8	1.5	102	100	155	80	125	1.3
MZ60-50	50	14×3.8	1.5	102	100	155	80	125	1.3
MZ60-55	55	16×4.3	1.5	102	100	155	80	125	1.3
MZ60-55	55	16×4.3	1.5	102	100	155	80	125	1.3
MZ60	60	18×4.4	1.5	102	100	155	80	125	1.3
MZ60	60	18×4.4	1.5	102	100	155	80	125	1.3
MZ70-65	65	18×4.4	1.8	105	103	175	95	145	1.3
MZ70-65	65	18×4.4	1.8	105	103	175	95	145	1.3
MZ70	70	20×4.9	1.8	105	103	175	95	145	1.3
MZ70	70	20×4.9	1.8	105	103	175	95	145	1.3

형식	인로깊이 G (mm)	취부탭(mm)	취부탭(mm)	취부탭(mm)	허용최대 토크 (N?m)	최고공전회전속도(r/min)	최고공전회전속도(r/min)
형식	인로깊이 G (mm)	PCD D	유효나사길이 S	규격 H-M	허용최대 토크 (N?m)	내륜	외륜
MZ15	5.5	58	10	6-M5×0.8	186	2200	900
MZ15	5.5	58	10	6-M5×0.8	186	2200	900
MZ17	6.3	64	10	6-M5×0.8	215	2000	800
MZ17	6.3	64	10	6-M5×0.8	215	2000	800
MZ20	7.6	68	12	6-M6×1.0	323	1900	700
MZ20	7.6	68	12	6-M6×1.0	323	1900	700
MZ30-22	8.9	88	16	6-M8×1.25	735	1800	500
MZ30-22	8.9	88	16	6-M8×1.25	735	1800	500
MZ30-25	8.9	88	16	6-M8×1.25	735	1800	500
MZ30-25	8.9	88	16	6-M8×1.25	735	1800	500
MZ30	8.9	88	16	6-M8×1.25	735	1800	500
MZ30	8.9	88	16	6-M8×1.25	735	1800	500
MZ35	8.7	95	16	6-M8×1.25	1080	1700	300
MZ35	8.7	95	16	6-M8×1.25	1080	1700	300
MZ45-40	8.4	110	16	8-M8×1.25	1620	1700	300
MZ45-40	8.4	110	16	8-M8×1.25	1620	1700	300
MZ45	8.4	110	16	8-M8×1.25	1620	1700	300
MZ45	8.4	110	16	8-M8×1.25	1620	1700	300
MZ60-50	9.1	140	16	8-M8×1.25	2110	1600	250
MZ60-50	9.1	140	16	8-M8×1.25	2110	1600	250
MZ60-55	9.1	140	16	8-M8×1.25	2110	1600	250
MZ60-55	9.1	140	16	8-M8×1.25	2110	1600	250
MZ60	9.1	140	16	8-M8×1.25	2110	1600	250
MZ60	9.1	140	16	8-M8×1.25	2110	1600	250
MZ70-65	8.6	162	16	8-M8×1.25	3040	1300	250
MZ70-65	8.6	162	16	8-M8×1.25	3040	1300	250
MZ70	8.6	162	16	8-M8×1.25	3040	1300	250
MZ70	8.6	162	16	8-M8×1.25	3040	1300	250

형식	최고 인덱싱빈도 (회/분)	공전마찰 토크 (N?m)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)	사용 베어링
형식	최고 인덱싱빈도 (회/분)	공전마찰 토크 (N?m)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)	사용 베어링
MZ15	150	0.2	0.09×10^-2	0.36×10^-2	6005ZZ
MZ15	150	0.2	0.09×10^-2	0.36×10^-2	6005ZZ
MZ17	150	0.2	0.14×10^-2	0.56×10^-2	60/28ZZ
MZ17	150	0.2	0.14×10^-2	0.56×10^-2	60/28ZZ
MZ20	150	0.29	0.19×10^-2	0.74×10^-2	6006ZZ
MZ20	150	0.29	0.19×10^-2	0.74×10^-2	6006ZZ
MZ30-22	150	0.39	0.54×10^-2	2.14×10^-2	6009ZZ
MZ30-22	150	0.39	0.54×10^-2	2.14×10^-2	6009ZZ
MZ30-25	150	0.39	0.54×10^-2	2.14×10^-2	6009ZZ
MZ30-25	150	0.39	0.54×10^-2	2.14×10^-2	6009ZZ
MZ30	150	0.39	0.54×10^-2	2.14×10^-2	6009ZZ
MZ30	150	0.39	0.54×10^-2	2.14×10^-2	6009ZZ
MZ35	150	0.49	0.85×10^-2	3.39×10^-2	6010ZZ
MZ35	150	0.49	0.85×10^-2	3.39×10^-2	6010ZZ
MZ45-40	150	0.69	1.46×10^-2	5.85×10^-2	6012ZZ
MZ45-40	150	0.69	1.46×10^-2	5.85×10^-2	6012ZZ
MZ45	150	0.69	1.46×10^-2	5.85×10^-2	6012ZZ
MZ45	150	0.69	1.46×10^-2	5.85×10^-2	6012ZZ
MZ60-50	150	0.98	3.47×10^-2	13.9×10^-2	6016ZZ
MZ60-50	150	0.98	3.47×10^-2	13.9×10^-2	6016ZZ
MZ60-55	150	0.98	3.47×10^-2	13.9×10^-2	6016ZZ
MZ60-55	150	0.98	3.47×10^-2	13.9×10^-2	6016ZZ
MZ60	150	0.98	3.47×10^-2	13.9×10^-2	6016ZZ
MZ60	150	0.98	3.47×10^-2	13.9×10^-2	6016ZZ
MZ70-65	150	1.27	6.05×10^-2	24.2×10^-2	6019ZZ
MZ70-65	150	1.27	6.05×10^-2	24.2×10^-2	6019ZZ
MZ70	150	1.27	6.05×10^-2	24.2×10^-2	6019ZZ
MZ70	150	1.27	6.05×10^-2	24.2×10^-2	6019ZZ

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
MZ15	P	869,000	-	-	-	1	견적의뢰 / 주문
MZ15	P	869,000	-	-	-	1	견적의뢰 / 주문
MZ17	P	924,000	-	-	-	2	견적의뢰 / 주문
MZ17	P	924,000	-	-	-	2	견적의뢰 / 주문
MZ20	P	970,200	-	-	-	2	견적의뢰 / 주문
MZ20	P	970,200	-	-	-	2	견적의뢰 / 주문
MZ30-22	P	1,320,000	-	-	-	4	견적의뢰 / 주문
MZ30-22	P	1,320,000	-	-	-	4	견적의뢰 / 주문
MZ30-25	P	1,320,000	-	-	-	4	견적의뢰 / 주문
MZ30-25	P	1,320,000	-	-	-	4	견적의뢰 / 주문
MZ30	P	1,320,000	-	-	-	4	견적의뢰 / 주문
MZ30	P	1,320,000	-	-	-	4	견적의뢰 / 주문
MZ35	P	1,562,000	-	-	-	5	견적의뢰 / 주문
MZ35	P	1,562,000	-	-	-	5	견적의뢰 / 주문
MZ45-40	P	1,848,000	-	-	-	6	견적의뢰 / 주문
MZ45-40	P	1,848,000	-	-	-	6	견적의뢰 / 주문
MZ45	P	1,848,000	-	-	-	6	견적의뢰 / 주문
MZ45	P	1,848,000	-	-	-	6	견적의뢰 / 주문
MZ60-50	P	2,233,000	-	-	-	10	견적의뢰 / 주문
MZ60-50	P	2,233,000	-	-	-	10	견적의뢰 / 주문
MZ60-55	P	2,233,000	-	-	-	10	견적의뢰 / 주문
MZ60-55	P	2,233,000	-	-	-	10	견적의뢰 / 주문
MZ60	P	2,233,000	-	-	-	10	견적의뢰 / 주문
MZ60	P	2,233,000	-	-	-	10	견적의뢰 / 주문
MZ70-65	P	3,399,000	-	-	-	13	견적의뢰 / 주문
MZ70-65	P	3,399,000	-	-	-	13	견적의뢰 / 주문
MZ70	P	3,399,000	-	-	-	13	견적의뢰 / 주문
MZ70	P	3,399,000	-	-	-	13	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
