캠클러치 MZ-G시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 14건 중 1~14건 표시 | |

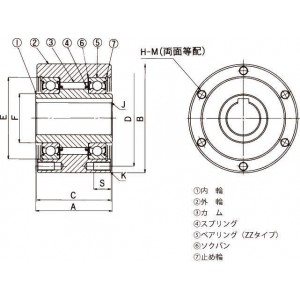

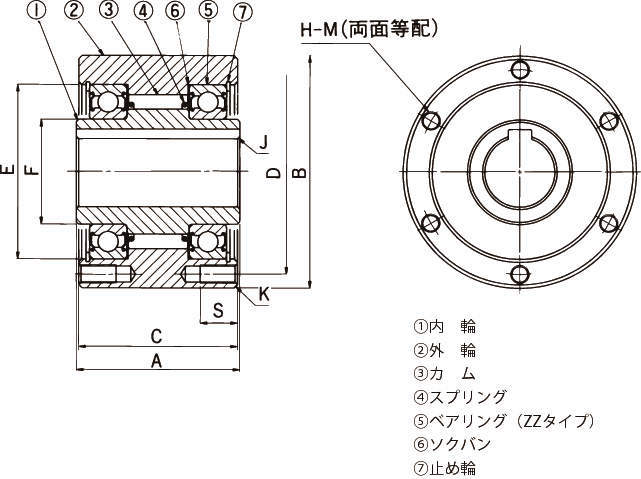

| 형식 | 축구멍(mm) | 축구멍(mm) | 축구멍(mm) | 내륜폭 A (mm) | 외륜폭 C (mm) | 외경 Bh7 (mm) | 내륜보스경 F (mm) | 인로직경 E (mm) | 면취 K (mm) |
| 형식 | 직경 H7 | 키홈 | 면취 J | 내륜폭 A (mm) | 외륜폭 C (mm) | 외경 Bh7 (mm) | 내륜보스경 F (mm) | 인로직경 E (mm) | 면취 K (mm) |
| MZ15G | 15 | 5×2.3 | 0.8 | 55 | 53 | 68 | 25 | 47 | 1.3 |
| MZ17G | 17 | 5×2.3 | 0.8 | 63 | 61 | 75 | 28 | 52 | 1.3 |
| MZ20G | 20 | 5×2.3 | 0.8 | 64 | 62 | 80 | 30 | 55 | 1.3 |
| MZ30G-22 | 22 | 8×3.3 | 1 | 70 | 68 | 100 | 45 | 75 | 1.3 |
| MZ30G-25 | 25 | 8×3.3 | 1 | 70 | 68 | 100 | 45 | 75 | 1.3 |
| MZ30G | 30 | 10×3.3 | 1 | 70 | 68 | 100 | 45 | 75 | 1.3 |
| MZ35G | 35 | 10×3.3 | 1 | 78 | 76 | 110 | 50 | 80 | 1.3 |
| MZ45G-40 | 40 | 12×3.3 | 1.3 | 87 | 85 | 125 | 60 | 95 | 1.3 |
| MZ45G | 45 | 12×3.3 | 1.3 | 87 | 85 | 125 | 60 | 95 | 1.3 |
| MZ60G-50 | 50 | 14×3.8 | 1.5 | 90 | 88 | 155 | 80 | 125 | 1.3 |
| MZ60G-55 | 55 | 16×4.3 | 1.5 | 90 | 88 | 155 | 80 | 125 | 1.3 |
| MZ60G | 60 | 18×4.4 | 1.5 | 90 | 88 | 155 | 80 | 125 | 1.3 |
| MZ70G-65 | 65 | 18×4.4 | 1.8 | 105 | 102 | 175 | 95 | 145 | 1.3 |
| MZ70G | 70 | 20×4.9 | 1.8 | 105 | 102 | 175 | 95 | 145 | 1.3 |
| 형식 | 취부탭(mm) | 취부탭(mm) | 취부탭(mm) | 허용최대 토크 (N?m) | 최고공전회전속도(r/min) | 최고공전회전속도(r/min) |
| 형식 | PCD D | 유효나사길이 S | 규격 H-M | 허용최대 토크 (N?m) | 내륜 | 외륜 |
| MZ15G | 58 | 10 | 6-M5×0.8 | 186 | 2200 | 900 |
| MZ17G | 64 | 10 | 6-M5×0.8 | 215 | 2000 | 800 |
| MZ20G | 68 | 12 | 6-M6×1 | 323 | 1900 | 700 |
| MZ30G-22 | 88 | 16 | 6-M8×1.25 | 735 | 1800 | 500 |
| MZ30G-25 | 88 | 16 | 6-M8×1.25 | 735 | 1800 | 500 |
| MZ30G | 88 | 16 | 6-M8×1.25 | 735 | 1800 | 500 |
| MZ35G | 95 | 16 | 6-M8×1.25 | 1080 | 1700 | 300 |
| MZ45G-40 | 110 | 16 | 8-M8×1.25 | 1620 | 1700 | 300 |
| MZ45G | 110 | 16 | 8-M8×1.25 | 1620 | 1700 | 300 |
| MZ60G-50 | 140 | 16 | 8-M8×1.25 | 2110 | 1600 | 250 |
| MZ60G-55 | 140 | 16 | 8-M8×1.25 | 2110 | 1600 | 250 |
| MZ60G | 140 | 16 | 8-M8×1.25 | 2110 | 1600 | 250 |
| MZ70G-65 | 162 | 16 | 8-M8×1.25 | 3040 | 1300 | 250 |
| MZ70G | 162 | 16 | 8-M8×1.25 | 3040 | 1300 | 250 |
| 형식 | 최고 인덱싱빈도 (회/분) | 공전마찰 토크 (N?m) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) | 사용 베어링 |
| 형식 | 최고 인덱싱빈도 (회/분) | 공전마찰 토크 (N?m) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) | 사용 베어링 |
| MZ15G | 150 | 0.2 | 0.08×10^-2 | 0.33×10^-2 | 6005ZZ |
| MZ17G | 150 | 0.2 | 0.14×10^-2 | 0.54×10^-2 | 60/28ZZ |
| MZ20G | 150 | 0.29 | 0.18×10^-2 | 0.71×10^-2 | 6006ZZ |
| MZ30G-22 | 150 | 0.39 | 0.47×10^-2 | 1.88×10^-2 | 6009ZZ |
| MZ30G-25 | 150 | 0.39 | 0.47×10^-2 | 1.88×10^-2 | 6009ZZ |
| MZ30G | 150 | 0.39 | 0.47×10^-2 | 1.88×10^-2 | 6009ZZ |
| MZ35G | 150 | 0.49 | 0.77×10^-2 | 3.08×10^-2 | 6010ZZ |
| MZ45G-40 | 150 | 0.69 | 1.40×10^-2 | 5.58×10^-2 | 6012ZZ |
| MZ45G | 150 | 0.69 | 1.40×10^-2 | 5.58×10^-2 | 6012ZZ |
| MZ60G-50 | 150 | 0.98 | 3.38×10^-2 | 13.5×10^-2 | 6016ZZ |
| MZ60G-55 | 150 | 0.98 | 3.38×10^-2 | 13.5×10^-2 | 6016ZZ |
| MZ60G | 150 | 0.98 | 3.38×10^-2 | 13.5×10^-2 | 6016ZZ |
| MZ70G-65 | 150 | 1.27 | 6.01×10^-2 | 24.1×10^-2 | 6019ZZ |
| MZ70G | 150 | 1.27 | 6.01×10^-2 | 24.1×10^-2 | 6019ZZ |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| MZ15G | P | 897,600 | - | - | - | 1 | 견적의뢰 / 주문 |
| MZ17G | P | 970,200 | - | - | - | 2 | 견적의뢰 / 주문 |
| MZ20G | P | 1,027,400 | - | - | - | 2 | 견적의뢰 / 주문 |
| MZ30G-22 | P | 1,441,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| MZ30G-25 | P | 1,441,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| MZ30G | P | 1,441,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| MZ35G | P | 1,639,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| MZ45G-40 | P | 2,057,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| MZ45G | P | 2,057,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| MZ60G-50 | P | 2,475,000 | - | - | - | 10 | 견적의뢰 / 주문 |
| MZ60G-55 | P | 2,475,000 | - | - | - | 10 | 견적의뢰 / 주문 |
| MZ60G | P | 2,475,000 | - | - | - | 10 | 견적의뢰 / 주문 |
| MZ70G-65 | P | 3,905,000 | - | - | - | 13 | 견적의뢰 / 주문 |
| MZ70G | P | 3,905,000 | - | - | - | 13 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
