상품 상세보기 : 스냅링 - RC 둥근R형스냅링 (구멍용：IRTW)

HOME > 치구·볼트·너트 > 볼트·너트·와샤 > YHT나사 > 스냅링 > RC 둥근R형스냅링 (구멍용：IRTW)

스냅링

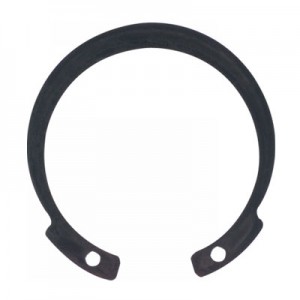

RC 둥근R형스냅링 (구멍용：IRTW)

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


48건 중 1~48건 표시

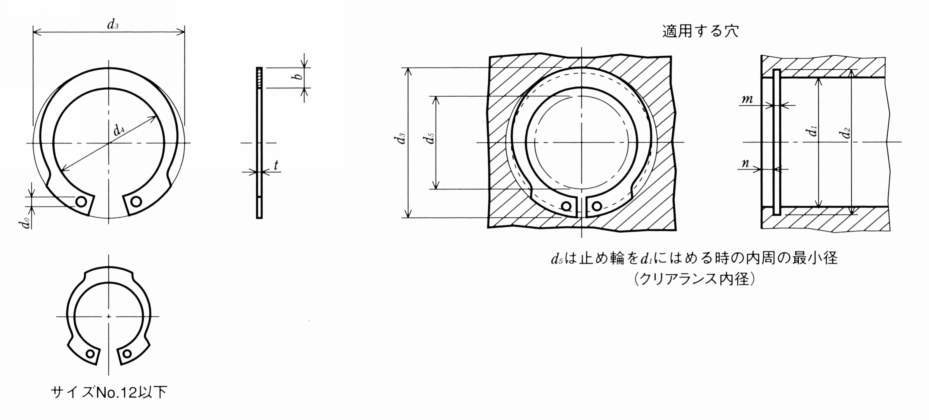

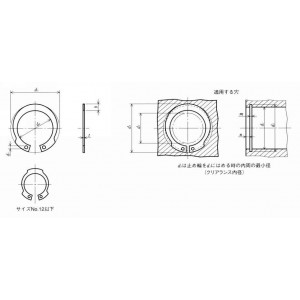

형식	호칭경	포장개수	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)
형식	호칭경	포장개수	d3	d3	d4 참고	t	t
형식	호칭경	포장개수	기본치수	치수차이	d4 참고	기본치수	치수차이
RC10-10	10	10	11.1	±0.18	7.7	1	±0.05
RC10-50	10	50	11.1	±0.18	7.7	1	±0.05
RC12-10	12	10	13.3	±0.18	9.7	1	±0.05
RC12-50	12	50	13.3	±0.18	9.7	1	±0.05
RC13-10	13	10	14.1	±0.18	10.9	1	±0.05
RC13-50	13	50	14.1	±0.18	10.9	1	±0.05
RC14-10	14	10	15.1	±0.18	11.7	1	±0.05
RC14-50	14	50	15.1	±0.18	11.7	1	±0.05
RC15-10	15	10	16.2	±0.18	12.6	1	±0.05
RC15-50	15	50	16.2	±0.18	12.6	1	±0.05
RC16-10	16	10	17.3	±0.18	13.5	1	±0.05
RC16-50	16	50	17.3	±0.18	13.5	1	±0.05
RC17-10	17	10	18.3	±0.2	14.3	1	±0.05
RC17-50	17	50	18.3	±0.2	14.3	1	±0.05
RC18-10	18	10	19.5	±0.2	15.3	1	±0.05
RC18-50	18	50	19.5	±0.2	15.3	1	±0.05
RC19-10	19	10	20.5	±0.2	16.1	1	±0.05
RC19-50	19	50	20.5	±0.2	16.1	1	±0.05
RC20	20	1	21.5	±0.2	16.9	1	±0.05
RC20-50	20	50	21.5	±0.2	16.9	1	±0.05
RC21	21	1	22.5	±0.2	17.7	1	±0.05
RC21-50	21	50	22.5	±0.2	17.7	1	±0.05
RC22	22	1	23.5	±0.2	18.7	1	±0.05
RC22-50	22	50	23.5	±0.2	18.7	1	±0.05
RC24	24	1	25.9	±0.2	20.7	1.2	±0.06
RC24-50	24	50	25.9	±0.2	20.7	1.2	±0.06
RC25	25	1	26.9	±0.2	21.5	1.2	±0.06
RC25-50	25	50	26.9	±0.2	21.5	1.2	±0.06
RC26	26	1	27.9	±0.2	22.3	1.2	±0.06
RC26-50	26	50	27.9	±0.2	22.3	1.2	±0.06
RC28	28	1	30.1	±0.25	24.1	1.2	±0.06
RC28-50	28	50	30.1	±0.25	24.1	1.2	±0.06
RC30	30	1	32.1	±0.25	25.7	1.2	±0.06
RC30-20	30	20	32.1	±0.25	25.7	1.2	±0.06
RC32	32	1	34.4	±0.25	27.4	1.2	±0.06
RC32-20	32	20	34.4	±0.25	27.4	1.2	±0.06
RC34	34	1	36.5	±0.25	29.1	1.5	±0.06
RC34-20	34	20	36.5	±0.25	29.1	1.5	±0.06
RC35	35	1	37.8	±0.25	30	1.5	±0.06
RC35-20	35	20	37.8	±0.25	30	1.5	±0.06
RC36	36	1	38.8	±0.25	30.8	1.5	±0.06
RC36-20	36	20	38.8	±0.25	30.8	1.5	±0.06
RC37	37	1	39.8	±0.25	31.6	1.5	±0.06
RC37-20	37	20	39.8	±0.25	31.6	1.5	±0.06
RC38	38	1	40.8	±0.25	32.4	1.5	±0.06
RC38-20	38	20	40.8	±0.25	32.4	1.5	±0.06
RC40	40	1	43.5	±0.4	34.7	1.75	±0.07
RC40-20	40	20	43.5	±0.4	34.7	1.75	±0.07

형식	스냅링(mm)	스냅링(mm)	스냅링(mm)	d5 (mm)
형식	b	d0	보통치수차이	d5 (mm)
형식	b	d0	보통치수차이	d5 (mm)
RC10-10	1.7	0.9	±0.3	5.9
RC10-50	1.7	0.9	±0.3	5.9
RC12-10	1.8	0.9	±0.3	7.6
RC12-50	1.8	0.9	±0.3	7.6
RC13-10	1.6	0.9	±0.3	9
RC13-50	1.6	0.9	±0.3	9
RC14-10	1.7	0.9	±0.3	9.8
RC14-50	1.7	0.9	±0.3	9.8
RC15-10	1.8	0.9	±0.3	10.6
RC15-50	1.8	0.9	±0.3	10.6
RC16-10	1.9	0.9	±0.3	11.4
RC16-50	1.9	0.9	±0.3	11.4
RC17-10	2	0.9	±0.3	12.2
RC17-50	2	0.9	±0.3	12.2
RC18-10	2.1	1	±0.3	13
RC18-50	2.1	1	±0.3	13
RC19-10	2.2	1	±0.3	13.8
RC19-50	2.2	1	±0.3	13.8
RC20	2.3	1	±0.3	14.5
RC20-50	2.3	1	±0.3	14.5
RC21	2.4	1.2	±0.4	15
RC21-50	2.4	1.2	±0.4	15
RC22	2.4	1.2	±0.4	16
RC22-50	2.4	1.2	±0.4	16
RC24	2.6	1.2	±0.4	17.5
RC24-50	2.6	1.2	±0.4	17.5
RC25	2.7	1.2	±0.4	18.5
RC25-50	2.7	1.2	±0.4	18.5
RC26	2.8	1.2	±0.4	19
RC26-50	2.8	1.2	±0.4	19
RC28	3	1.2	±0.4	20.5
RC28-50	3	1.2	±0.4	20.5
RC30	3.2	1.4	±0.4	22.5
RC30-20	3.2	1.4	±0.4	22.5
RC32	3.5	1.6	±0.4	23.5
RC32-20	3.5	1.6	±0.4	23.5
RC34	3.7	1.6	±0.4	25
RC34-20	3.7	1.6	±0.4	25
RC35	3.9	1.6	±0.4	26
RC35-20	3.9	1.6	±0.4	26
RC36	4	1.6	±0.4	26.5
RC36-20	4	1.6	±0.4	26.5
RC37	4.1	1.6	±0.4	27.5
RC37-20	4.1	1.6	±0.4	27.5
RC38	4.2	1.6	±0.4	28
RC38-20	4.2	1.6	±0.4	28
RC40	4.4	2	±0.4	30
RC40-20	4.4	2	±0.4	30

형식	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)
형식	d1	d2	d2	m	m	n 최소
형식	d1	기본치수	치수차이	기본치수	치수차이	n 최소
RC10-10	10	10.4	0.11	1.15	0.14	1.5
RC10-50	10	10.4	0.11	1.15	0.14	1.5
RC12-10	12	12.5	0.11	1.15	0.14	1.5
RC12-50	12	12.5	0.11	1.15	0.14	1.5
RC13-10	13	13.6	0.11	1.15	0.14	1.5
RC13-50	13	13.6	0.11	1.15	0.14	1.5
RC14-10	14	14.6	0.11	1.15	0.14	1.5
RC14-50	14	14.6	0.11	1.15	0.14	1.5
RC15-10	15	15.7	0.11	1.15	0.14	1.5
RC15-50	15	15.7	0.11	1.15	0.14	1.5
RC16-10	16	16.8	0.11	1.15	0.14	1.5
RC16-50	16	16.8	0.11	1.15	0.14	1.5
RC17-10	17	17.8	0.11	1.15	0.14	1.5
RC17-50	17	17.8	0.11	1.15	0.14	1.5
RC18-10	18	19	0.21	1.15	0.14	1.5
RC18-50	18	19	0.21	1.15	0.14	1.5
RC19-10	19	20	0.21	1.15	0.14	1.5
RC19-50	19	20	0.21	1.15	0.14	1.5
RC20	20	21	0.21	1.15	0.14	1.5
RC20-50	20	21	0.21	1.15	0.14	1.5
RC21	21	22	0.21	1.15	0.14	1.5
RC21-50	21	22	0.21	1.15	0.14	1.5
RC22	22	23	0.21	1.15	0.14	1.5
RC22-50	22	23	0.21	1.15	0.14	1.5
RC24	24	25.2	0.21	1.35	0.14	1.5
RC24-50	24	25.2	0.21	1.35	0.14	1.5
RC25	25	26.2	0.21	1.35	0.14	1.5
RC25-50	25	26.2	0.21	1.35	0.14	1.5
RC26	26	27.2	0.21	1.35	0.14	1.5
RC26-50	26	27.2	0.21	1.35	0.14	1.5
RC28	28	29.4	0.21	1.35	0.14	1.5
RC28-50	28	29.4	0.21	1.35	0.14	1.5
RC30	30	31.4	0.25	1.35	0.14	1.5
RC30-20	30	31.4	0.25	1.35	0.14	1.5
RC32	32	33.7	0.25	1.35	0.14	1.5
RC32-20	32	33.7	0.25	1.35	0.14	1.5
RC34	34	35.7	0.25	1.65	0.14	2
RC34-20	34	35.7	0.25	1.65	0.14	2
RC35	35	37	0.25	1.65	0.14	2
RC35-20	35	37	0.25	1.65	0.14	2
RC36	36	38	0.25	1.65	0.14	2
RC36-20	36	38	0.25	1.65	0.14	2
RC37	37	39	0.25	1.65	0.14	2
RC37-20	37	39	0.25	1.65	0.14	2
RC38	38	40	0.25	1.65	0.14	2
RC38-20	38	40	0.25	1.65	0.14	2
RC40	40	42.5	0.25	1.9	0.14	2
RC40-20	40	42.5	0.25	1.9	0.14	2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
RC10-10	C	8,800	-	-	-	-	견적의뢰 / 주문
RC10-50	C	22,000	-	-	-	-	견적의뢰 / 주문
RC12-10	C	9,240	-	-	-	-	견적의뢰 / 주문
RC12-50	C	24,200	-	-	-	-	견적의뢰 / 주문
RC13-10	C	9,900	-	-	-	-	견적의뢰 / 주문
RC13-50	C	26,400	-	-	-	-	견적의뢰 / 주문
RC14-10	C	10,340	-	-	-	-	견적의뢰 / 주문
RC14-50	C	28,600	-	-	-	-	견적의뢰 / 주문
RC15-10	C	10,780	-	-	-	-	견적의뢰 / 주문
RC15-50	C	28,600	-	-	-	-	견적의뢰 / 주문
RC16-10	C	11,000	-	-	-	-	견적의뢰 / 주문
RC16-50	C	28,600	-	-	-	-	견적의뢰 / 주문
RC17-10	C	11,440	-	-	-	-	견적의뢰 / 주문
RC17-50	C	28,600	-	-	-	-	견적의뢰 / 주문
RC18-10	C	11,880	-	-	-	-	견적의뢰 / 주문
RC18-50	C	30,800	-	-	-	-	견적의뢰 / 주문
RC19-10	C	12,760	-	-	-	-	견적의뢰 / 주문
RC19-50	C	33,000	-	-	-	-	견적의뢰 / 주문
RC20	P	1,760	-	-	-	-	견적의뢰 / 주문
RC20-50	C	33,000	-	-	-	-	견적의뢰 / 주문
RC21	P	1,760	-	-	-	-	견적의뢰 / 주문
RC21-50	C	35,200	-	-	-	-	견적의뢰 / 주문
RC22	P	1,980	-	-	-	-	견적의뢰 / 주문
RC22-50	C	39,600	-	-	-	-	견적의뢰 / 주문
RC24	P	1,980	-	-	-	-	견적의뢰 / 주문
RC24-50	C	39,600	-	-	-	-	견적의뢰 / 주문
RC25	P	2,200	-	-	-	-	견적의뢰 / 주문
RC25-50	C	48,400	-	-	-	-	견적의뢰 / 주문
RC26	P	2,200	-	-	-	-	견적의뢰 / 주문
RC26-50	C	48,400	-	-	-	-	견적의뢰 / 주문
RC28	P	2,420	-	-	-	-	견적의뢰 / 주문
RC28-50	C	50,600	-	-	-	-	견적의뢰 / 주문
RC30	P	2,640	-	-	-	-	견적의뢰 / 주문
RC30-20	C	22,000	-	-	-	-	견적의뢰 / 주문
RC32	P	2,860	-	-	-	-	견적의뢰 / 주문
RC32-20	C	23,760	-	-	-	-	견적의뢰 / 주문
RC34	P	3,080	-	-	-	-	견적의뢰 / 주문
RC34-20	C	26,400	-	-	-	-	견적의뢰 / 주문
RC35	P	3,300	-	-	-	-	견적의뢰 / 주문
RC35-20	C	28,160	-	-	-	-	견적의뢰 / 주문
RC36	P	3,520	-	-	-	-	견적의뢰 / 주문
RC36-20	C	29,920	-	-	-	-	견적의뢰 / 주문
RC37	P	3,960	-	-	-	-	견적의뢰 / 주문
RC37-20	C	31,680	-	-	-	-	견적의뢰 / 주문
RC38	P	4,400	-	-	-	-	견적의뢰 / 주문
RC38-20	C	33,440	-	-	-	-	견적의뢰 / 주문
RC40	P	4,840	-	-	-	-	견적의뢰 / 주문
RC40-20	C	35,200	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
