상품 상세보기 : 스냅링 - SC 둥근S형스냅링 (축용：ISTW)

HOME > 치구·볼트·너트 > 볼트·너트·와샤 > YHT나사 > 스냅링 > SC 둥근S형스냅링 (축용：ISTW)

스냅링

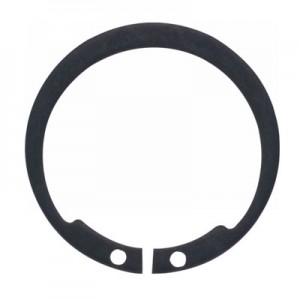

SC 둥근S형스냅링 (축용：ISTW)

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


40건 중 1~40건 표시

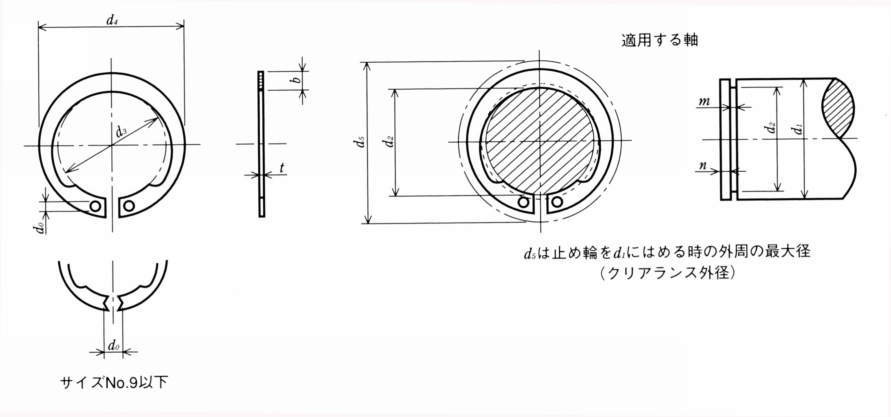

형식	호칭경	포장개수	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)
형식	호칭경	포장개수	d3	d3	d4 참고	t	t
형식	호칭경	포장개수	기본치수	치수차이	d4 참고	기본치수	치수차이
SC8-10	8	10	7.4	0.3	10.6	0.7	±0.04
SC8-50	8	50	7.4	0.3	10.6	0.7	±0.04
SC9-10	9	10	8.4	0.3	12	0.8	±0.04
SC9-50	9	50	8.4	0.3	12	0.8	±0.04
SC10-10	10	10	9.3	±0.15	13.3	1	±0.05
SC10-50	10	50	9.3	±0.15	13.3	1	±0.05
SC11-10	11	10	10.2	±0.15	14.4	1	±0.05
SC11-50	11	50	10.2	±0.15	14.4	1	±0.05
SC12-10	12	10	11.1	±0.18	15.5	1	±0.05
SC12-50	12	50	11.1	±0.18	15.5	1	±0.05
SC13-10	13	10	12	±0.18	16.6	1	±0.05
SC13-50	13	50	12	±0.18	16.6	1	±0.05
SC14-10	14	10	12.9	±0.18	17.5	1	±0.05
SC14-50	14	50	12.9	±0.18	17.5	1	±0.05
SC15-10	15	10	13.8	±0.18	18.6	1	±0.05
SC15-50	15	50	13.8	±0.18	18.6	1	±0.05
SC16-10	16	10	14.7	±0.18	19.7	1	±0.05
SC16-50	16	50	14.7	±0.18	19.7	1	±0.05
SC17-10	17	10	15.7	±0.18	20.9	1	±0.05
SC17-50	17	50	15.7	±0.18	20.9	1	±0.05
SC18-10	18	10	16.5	±0.18	21.9	1.2	±0.06
SC18-50	18	50	16.5	±0.18	21.9	1.2	±0.06
SC19-10	19	10	17.5	±0.18	23.1	1.2	±0.06
SC19-50	19	50	17.5	±0.18	23.1	1.2	±0.06
SC20	20	1	18.5	±0.2	24.3	1.2	±0.06
SC20-50	20	50	18.5	±0.2	24.3	1.2	±0.06
SC21	21	1	19.5	±0.2	25.5	1.2	±0.06
SC21-50	21	50	19.5	±0.2	25.5	1.2	±0.06
SC22	22	1	20.5	±0.2	26.5	1.2	±0.06
SC22-50	22	50	20.5	±0.2	26.5	1.2	±0.06
SC24	24	1	22.2	±0.2	28.6	1.2	±0.06
SC24-50	24	50	22.2	±0.2	28.6	1.2	±0.06
SC25	25	1	23.2	±0.2	29.8	1.2	±0.06
SC25-50	25	50	23.2	±0.2	29.8	1.2	±0.06
SC26	26	1	24.2	±0.2	31	1.2	±0.06
SC26-50	26	50	24.2	±0.2	31	1.2	±0.06
SC28	28	1	25.9	±0.2	33.1	1.5	±0.06
SC28-20	28	20	25.9	±0.2	33.1	1.5	±0.06
SC30	30	1	27.9	±0.2	35.3	1.5	±0.06
SC30-20	30	20	27.9	±0.2	35.3	1.5	±0.06

형식	스냅링(mm)	스냅링(mm)	스냅링(mm)	d5 (mm)
형식	b	d0	보통치수차이	d5 (mm)
형식	b	d0	보통치수차이	d5 (mm)
SC8-10	1.6	약3	±0.2	11.7
SC8-50	1.6	약3	±0.2	11.7
SC9-10	1.8	약3.4	±0.2	13.1
SC9-50	1.8	약3.4	±0.2	13.1
SC10-10	2	1.2	±0.3	14.5
SC10-50	2	1.2	±0.3	14.5
SC11-10	2.1	1.2	±0.3	16
SC11-50	2.1	1.2	±0.3	16
SC12-10	2.2	1.2	±0.3	17.2
SC12-50	2.2	1.2	±0.3	17.2
SC13-10	2.3	1.2	±0.3	18.4
SC13-50	2.3	1.2	±0.3	18.4
SC14-10	2.3	1.2	±0.3	19.4
SC14-50	2.3	1.2	±0.3	19.4
SC15-10	2.4	1.2	±0.3	20.6
SC15-50	2.4	1.2	±0.3	20.6
SC16-10	2.5	1.2	±0.3	21.8
SC16-50	2.5	1.2	±0.3	21.8
SC17-10	2.6	1.2	±0.3	23
SC17-50	2.6	1.2	±0.3	23
SC18-10	2.7	1.5	±0.3	24.2
SC18-50	2.7	1.5	±0.3	24.2
SC19-10	2.8	1.5	±0.3	25.4
SC19-50	2.8	1.5	±0.3	25.4
SC20	2.9	1.5	±0.3	27
SC20-50	2.9	1.5	±0.3	27
SC21	3	1.5	±0.4	28
SC21-50	3	1.5	±0.4	28
SC22	3	1.5	±0.4	29
SC22-50	3	1.5	±0.4	29
SC24	3.2	1.5	±0.4	31.5
SC24-50	3.2	1.5	±0.4	31.5
SC25	3.3	1.5	±0.4	33
SC25-50	3.3	1.5	±0.4	33
SC26	3.4	1.5	±0.4	34
SC26-50	3.4	1.5	±0.4	34
SC28	3.6	1.8	±0.4	36.5
SC28-20	3.6	1.8	±0.4	36.5
SC30	3.7	1.8	±0.4	38.5
SC30-20	3.7	1.8	±0.4	38.5

형식	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)	적용할 구멍(mm)
형식	d1	d2	d2	m	m	참고n 최소
형식	d1	기본치수	치수차이	기본치수	치수차이
SC8-10	8	7.6	0-0.06	0.8	0.1	1.5
SC8-50	8	7.6	0-0.06	0.8	0.1	1.5
SC9-10	9	8.6	0-0.06	0.95	0.14	1.5
SC9-50	9	8.6	0-0.06	0.95	0.14	1.5
SC10-10	10	9.6	-0.09	1.15	0.14	1.5
SC10-50	10	9.6	-0.09	1.15	0.14	1.5
SC11-10	11	10.5	0-0.11	1.15	0.14	1.5
SC11-50	11	10.5	0-0.11	1.15	0.14	1.5
SC12-10	12	11.5	0-0.11	1.15	0.14	1.5
SC12-50	12	11.5	0-0.11	1.15	0.14	1.5
SC13-10	13	12.4	0-0.11	1.15	0.14	1.5
SC13-50	13	12.4	0-0.11	1.15	0.14	1.5
SC14-10	14	13.4	0-0.11	1.15	0.14	1.5
SC14-50	14	13.4	0-0.11	1.15	0.14	1.5
SC15-10	15	14.3	0-0.11	1.15	0.14	1.5
SC15-50	15	14.3	0-0.11	1.15	0.14	1.5
SC16-10	16	15.2	0-0.11	1.15	0.14	1.5
SC16-50	16	15.2	0-0.11	1.15	0.14	1.5
SC17-10	17	16.2	0-0.11	1.15	0.14	1.5
SC17-50	17	16.2	0-0.11	1.15	0.14	1.5
SC18-10	18	17	0-0.11	1.35	0.14	1.5
SC18-50	18	17	0-0.11	1.35	0.14	1.5
SC19-10	19	18	0-0.11	1.35	0.14	1.5
SC19-50	19	18	0-0.11	1.35	0.14	1.5
SC20	20	19	0-0.21	1.35	0.14	1.5
SC20-50	20	19	0-0.21	1.35	0.14	1.5
SC21	21	20	0-0.21	1.35	0.14	1.5
SC21-50	21	20	0-0.21	1.35	0.14	1.5
SC22	22	21	0-0.21	1.35	0.14	1.5
SC22-50	22	21	0-0.21	1.35	0.14	1.5
SC24	24	22.9	0-0.21	1.35	0.14	1.5
SC24-50	24	22.9	0-0.21	1.35	0.14	1.5
SC25	25	23.9	0-0.21	1.35	0.14	1.5
SC25-50	25	23.9	0-0.21	1.35	0.14	1.5
SC26	26	24.9	0-0.21	1.35	0.14	1.5
SC26-50	26	24.9	0-0.21	1.35	0.14	1.5
SC28	28	26.6	0-0.21	1.65	0.14	1.5
SC28-20	28	26.6	0-0.21	1.65	0.14	1.5
SC30	30	28.6	0-0.21	1.65	0.14	1.5
SC30-20	30	28.6	0-0.21	1.65	0.14	1.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
SC8-10	C	8,140	-	-	-	-	견적의뢰 / 주문
SC8-50	C	17,600	-	-	-	-	견적의뢰 / 주문
SC9-10	C	8,360	-	-	-	-	견적의뢰 / 주문
SC9-50	C	17,600	-	-	-	-	견적의뢰 / 주문
SC10-10	C	8,800	-	-	-	-	견적의뢰 / 주문
SC10-50	C	17,600	-	-	-	-	견적의뢰 / 주문
SC11-10	C	9,020	-	-	-	-	견적의뢰 / 주문
SC11-50	C	17,600	-	-	-	-	견적의뢰 / 주문
SC12-10	C	9,240	-	-	-	-	견적의뢰 / 주문
SC12-50	C	17,600	-	-	-	-	견적의뢰 / 주문
SC13-10	C	9,900	-	-	-	-	견적의뢰 / 주문
SC13-50	C	19,800	-	-	-	-	견적의뢰 / 주문
SC14-10	C	10,340	-	-	-	-	견적의뢰 / 주문
SC14-50	C	22,000	-	-	-	-	견적의뢰 / 주문
SC15-10	C	10,780	-	-	-	-	견적의뢰 / 주문
SC15-50	C	22,000	-	-	-	-	견적의뢰 / 주문
SC16-10	C	11,000	-	-	-	-	견적의뢰 / 주문
SC16-50	C	22,000	-	-	-	-	견적의뢰 / 주문
SC17-10	C	11,440	-	-	-	-	견적의뢰 / 주문
SC17-50	C	22,000	-	-	-	-	견적의뢰 / 주문
SC18-10	C	11,880	-	-	-	-	견적의뢰 / 주문
SC18-50	C	26,400	-	-	-	-	견적의뢰 / 주문
SC19-10	C	12,760	-	-	-	-	견적의뢰 / 주문
SC19-50	C	26,400	-	-	-	-	견적의뢰 / 주문
SC20	P	1,760	-	-	-	-	견적의뢰 / 주문
SC20-50	C	28,600	-	-	-	-	견적의뢰 / 주문
SC21	P	1,980	-	-	-	-	견적의뢰 / 주문
SC21-50	C	30,800	-	-	-	-	견적의뢰 / 주문
SC22	P	1,980	-	-	-	-	견적의뢰 / 주문
SC22-50	C	30,800	-	-	-	-	견적의뢰 / 주문
SC24	P	2,200	-	-	-	-	견적의뢰 / 주문
SC24-50	C	39,600	-	-	-	-	견적의뢰 / 주문
SC25	P	2,420	-	-	-	-	견적의뢰 / 주문
SC25-50	C	44,000	-	-	-	-	견적의뢰 / 주문
SC26	P	2,640	-	-	-	-	견적의뢰 / 주문
SC26-50	C	44,000	-	-	-	-	견적의뢰 / 주문
SC28	P	2,860	-	-	-	-	견적의뢰 / 주문
SC28-20	C	19,360	-	-	-	-	견적의뢰 / 주문
SC30	P	3,080	-	-	-	-	견적의뢰 / 주문
SC30-20	C	22,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
