상품 상세보기 : 스냅링 - E□SUS 스테인레스E형스냅링

HOME > 치구·볼트·너트 > 볼트·너트·와샤 > YHT나사 > 스냅링 > E□SUS 스테인레스E형스냅링

스냅링

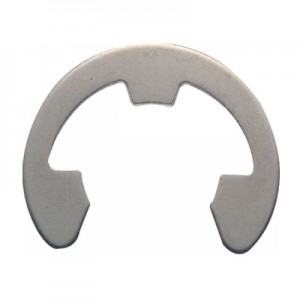

E□SUS 스테인레스E형스냅링

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


30건 중 1~30건 표시

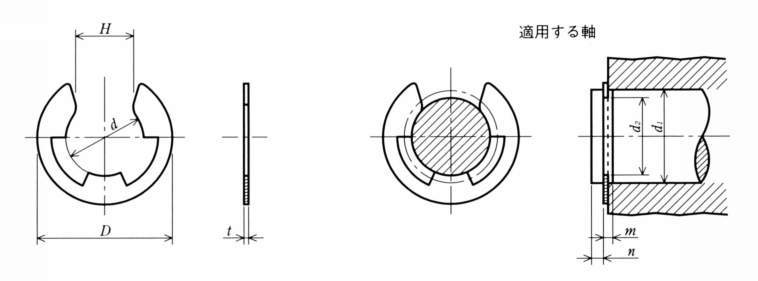

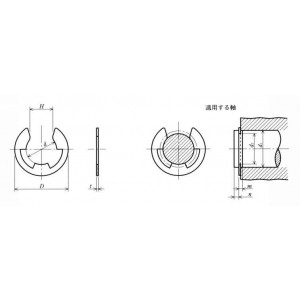

형식	호칭경	포장개수	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)
형식	호칭경	포장개수	d	d	D	D	H	H
형식	호칭경	포장개수	기본치수	치수차이	기본치수	치수차이	기본치수	치수차이
E1.2-SUS-10	1.2	10	1.2	0-0.09	3	±0.1	1	0-0.25
E1.2-SUS-100	1.2	100	1.2	0-0.09	3	±0.1	1	0-0.25
E1.5-SUS-10	1.5	10	1.5	0-0.09	4	±0.2	1.3	0-0.25
E1.5-SUS-100	1.5	100	1.5	0-0.09	4	±0.2	1.3	0-0.25
E2-SUS-10	2	10	2	0-0.09	5	±0.2	1.7	0-0.25
E2-SUS-100	2	100	2	0-0.09	5	±0.2	1.7	0-0.25
E2.5-SUS-10	2.5	10	2.5	0-0.09	6	±0.2	2.1	0-0.25
E2.5-SUS-100	2.5	100	2.5	0-0.09	6	±0.2	2.1	0-0.25
E3-SUS-10	3	10	3	0-0.09	7	±0.2	2.6	0-0.25
E3-SUS-100	3	100	3	0-0.09	7	±0.2	2.6	0-0.25
E4-SUS-10	4	10	4	0-0.12	9	±0.2	3.5	0-0.3
E4-SUS-100	4	100	4	0-0.12	9	±0.2	3.5	0-0.3
E5-SUS-10	5	10	5	0-0.12	11	±0.2	4.3	0-0.3
E5-SUS-100	5	100	5	0-0.12	11	±0.2	4.3	0-0.3
E6-SUS-10	6	10	6	0-0.12	12	±0.2	5.2	0-0.3
E6-SUS-100	6	100	6	0-0.12	12	±0.2	5.2	0-0.3
E7-SUS-10	7	10	7	0-0.15	14	±0.2	6.1	0-0.35
E7-SUS-100	7	100	7	0-0.15	14	±0.2	6.1	0-0.35
E8-SUS-10	8	10	8	0-0.15	16	±0.2	6.9	0-0.35
E8-SUS-100	8	100	8	0-0.15	16	±0.2	6.9	0-0.35
E9-SUS-10	9	10	9	0-0.15	18	±0.2	7.8	0-0.35
E9-SUS-100	9	100	9	0-0.15	18	±0.2	7.8	0-0.35
E10-SUS-10	10	10	10	0-0.15	20	±0.3	8.7	0-0.35
E10-SUS-100	10	100	10	0-0.15	20	±0.3	8.7	0-0.35
E12-SUS	12	1	12	0-0.18	23	±0.3	10.4	0-0.45
E12-SUS-100	12	100	12	0-0.18	23	±0.3	10.4	0-0.45
E15-SUS	15	1	15	0-0.18	29	±0.3	13	0-0.45
E15-SUS-100	15	100	15	0-0.18	29	±0.3	13	0-0.45
E19-SUS	19	1	19	0-0.21	37	±0.3	16.5	0-0.45
E19-SUS-50	19	50	19	0-0.21	37	±0.3	16.5	0-0.45

형식	스냅링(mm)	스냅링(mm)	적용할 축(mm)	적용할 축(mm)	적용할 축(mm)	적용할 축(mm)	적용할 축(mm)	적용할 축(mm)	적용할 축(mm)
형식	t	t	d1 구분	d1 구분	d2	d2	m	m	n 최소
형식	기본치수	치수차이	이상	미만	기본치수	치수차이	기본치수	치수차이	n 최소
E1.2-SUS-10	0.3	±0.025	1.4	2	1.23	0.06	0.4	0.05	0.6
E1.2-SUS-100	0.3	±0.025	1.4	2	1.23	0.06	0.4	0.05	0.6
E1.5-SUS-10	0.4	±0.03	2	2.5	1.53	0.06	0.5	0.05	0.8
E1.5-SUS-100	0.4	±0.03	2	2.5	1.53	0.06	0.5	0.05	0.8
E2-SUS-10	0.4	±0.03	2.5	3.2	2.05	0.06	0.5	0.05	1
E2-SUS-100	0.4	±0.03	2.5	3.2	2.05	0.06	0.5	0.05	1
E2.5-SUS-10	0.4	±0.03	3.2	4	2.55	0.06	0.5	0.05	1
E2.5-SUS-100	0.4	±0.03	3.2	4	2.55	0.06	0.5	0.05	1
E3-SUS-10	0.6	±0.04	4	5	3.05	0.06	0.7	0.1	1
E3-SUS-100	0.6	±0.04	4	5	3.05	0.06	0.7	0.1	1
E4-SUS-10	0.6	±0.04	5	7	4.05	0.075	0.7	0.1	1.2
E4-SUS-100	0.6	±0.04	5	7	4.05	0.075	0.7	0.1	1.2
E5-SUS-10	0.6	±0.04	6	8	5.05	0.075	0.7	0.1	1.2
E5-SUS-100	0.6	±0.04	6	8	5.05	0.075	0.7	0.1	1.2
E6-SUS-10	0.8	±0.04	7	9	6.05	0.075	0.9	0.1	1.2
E6-SUS-100	0.8	±0.04	7	9	6.05	0.075	0.9	0.1	1.2
E7-SUS-10	0.8	±0.04	8	11	7.1	0.09	0.9	0.1	1.5
E7-SUS-100	0.8	±0.04	8	11	7.1	0.09	0.9	0.1	1.5
E8-SUS-10	0.8	±0.04	9	12	8.1	0.09	0.9	0.1	1.8
E8-SUS-100	0.8	±0.04	9	12	8.1	0.09	0.9	0.1	1.8
E9-SUS-10	0.8	±0.04	10	14	9.1	0.09	0.9	0.1	2
E9-SUS-100	0.8	±0.04	10	14	9.1	0.09	0.9	0.1	2
E10-SUS-10	1	±0.05	11	15	10.15	0.09	1.15	0.14	2
E10-SUS-100	1	±0.05	11	15	10.15	0.09	1.15	0.14	2
E12-SUS	1	±0.05	13	18	12.15	0.11	1.15	0.14	2.5
E12-SUS-100	1	±0.05	13	18	12.15	0.11	1.15	0.14	2.5
E15-SUS	1.5	±0.06	16	24	15.15	0.11	1.65	0.14	3
E15-SUS-100	1.5	±0.06	16	24	15.15	0.11	1.65	0.14	3
E19-SUS	1.5	±0.06	20	31	19.15	0.13	1.65	0.14	3.5
E19-SUS-50	1.5	±0.06	20	31	19.15	0.13	1.65	0.14	3.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
E1.2-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E1.2-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E1.5-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E1.5-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E2-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E2-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E2.5-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E2.5-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E3-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E3-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E4-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E4-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E5-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E5-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E6-SUS-10	C	5,280	-	-	-	-	견적의뢰 / 주문
E6-SUS-100	C	26,400	-	-	-	-	견적의뢰 / 주문
E7-SUS-10	C	5,720	-	-	-	-	견적의뢰 / 주문
E7-SUS-100	C	30,800	-	-	-	-	견적의뢰 / 주문
E8-SUS-10	C	6,160	-	-	-	-	견적의뢰 / 주문
E8-SUS-100	C	35,200	-	-	-	-	견적의뢰 / 주문
E9-SUS-10	C	7,480	-	-	-	-	견적의뢰 / 주문
E9-SUS-100	C	39,600	-	-	-	-	견적의뢰 / 주문
E10-SUS-10	C	8,800	-	-	-	-	견적의뢰 / 주문
E10-SUS-100	C	48,400	-	-	-	-	견적의뢰 / 주문
E12-SUS	P	1,320	-	-	-	-	견적의뢰 / 주문
E12-SUS-100	C	57,200	-	-	-	-	견적의뢰 / 주문
E15-SUS	P	2,200	-	-	-	-	견적의뢰 / 주문
E15-SUS-100	C	110,000	-	-	-	-	견적의뢰 / 주문
E19-SUS	P	7,920	-	-	-	-	견적의뢰 / 주문
E19-SUS-50	C	132,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
