스냅링

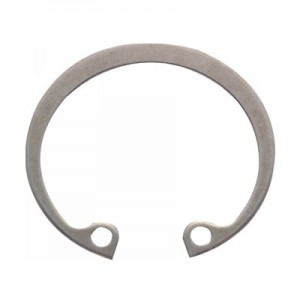

R□SUS 스테인레스C형스냅링 R(구멍용)

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


59건 중 1~59건 표시

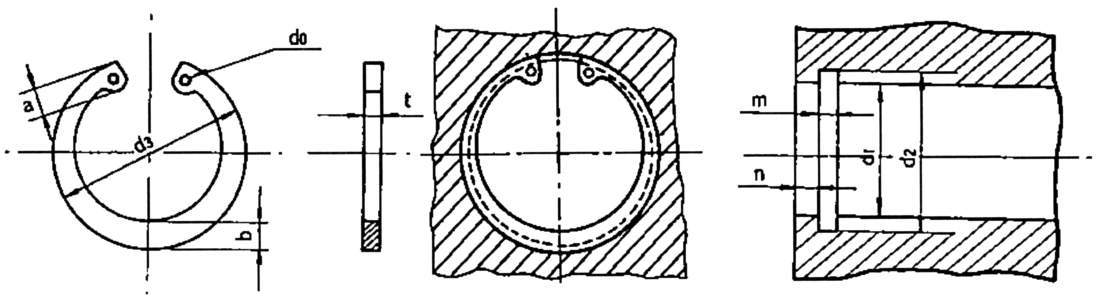

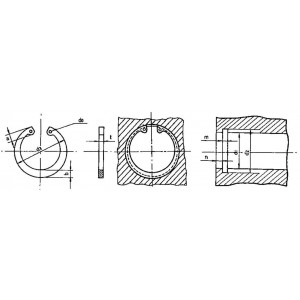

형식	호칭경 d1	포장개수	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)
형식	호칭경 d1	포장개수	d3	d3	t	t	b 약	a 약	d0 최소
형식	호칭경 d1	포장개수	기본치수	허용차	기본치수	허용차	b 약	a 약	d0 최소
R10-SUS	10	1	10.7	±0.18	1	±0.05	1.8	3.1	1.2
R10-SUS-100	10	100	10.7	±0.18	1	±0.05	1.8	3.1	1.2
R11-SUS	11	1	11.8	±0.18	1	±0.05	1.8	3.2	1.2
R11-SUS-100	11	100	11.8	±0.18	1	±0.05	1.8	3.2	1.2
R12-SUS	12	1	13	±0.18	1	±0.05	1.8	3.3	1.5
R12-SUS-100	12	100	13	±0.18	1	±0.05	1.8	3.3	1.5
R13-SUS	13	1	14.1	±0.18	1	±0.05	1.8	3.5	1.5
R13-SUS-100	13	100	14.1	±0.18	1	±0.05	1.8	3.5	1.5
R14-SUS	14	1	15.1	±0.18	1	±0.05	2	3.6	1.7
R14-SUS-100	14	100	15.1	±0.18	1	±0.05	2	3.6	1.7
R15-SUS	15	1	16.2	±0.18	1	±0.05	2	3.6	1.7
R15-SUS-100	15	100	16.2	±0.18	1	±0.05	2	3.6	1.7
R16-SUS	16	1	17.3	±0.18	1	±0.05	2	3.7	1.7
R16-SUS-100	16	100	17.3	±0.18	1	±0.05	2	3.7	1.7
R17-SUS	17	1	18.3	±0.2	1	±0.05	2	3.8	1.7
R17-SUS-50	17	50	18.3	±0.2	1	±0.05	2	3.8	1.7
R18-SUS	18	1	19.5	±0.2	1	±0.05	2.5	4	1.7
R18-SUS-50	18	50	19.5	±0.2	1	±0.05	2.5	4	1.7
R19-SUS	19	1	20.5	±0.2	1	±0.05	2.5	4	2
R19-SUS-50	19	50	20.5	±0.2	1	±0.05	2.5	4	2
R20-SUS	20	1	21.5	±0.2	1	±0.05	2.5	4	2
R20-SUS-50	20	50	21.5	±0.2	1	±0.05	2.5	4	2
R21-SUS	21	1	22.5	±0.2	1	±0.05	2.5	4.1	2
R21-SUS-50	21	50	22.5	±0.2	1	±0.05	2.5	4.1	2
R22-SUS	22	1	23.5	±0.2	1	±0.05	2.5	4.1	2
R22-SUS-50	22	50	23.5	±0.2	1	±0.05	2.5	4.1	2
R24-SUS	24	1	25.9	±0.2	1.2	±0.06	2.5	4.3	2
R24-SUS-50	24	50	25.9	±0.2	1.2	±0.06	2.5	4.3	2
R25-SUS	25	1	26.9	±0.2	1.2	±0.06	3	4.4	2
R25-SUS-50	25	50	26.9	±0.2	1.2	±0.06	3	4.4	2
R26-SUS	26	1	27.9	±0.2	1.2	±0.06	3	4.6	2
R26-SUS-50	26	50	27.9	±0.2	1.2	±0.06	3	4.6	2
R28-SUS	28	1	30.1	±0.25	1.2	±0.06	3	4.6	2
R28-SUS-50	28	50	30.1	±0.25	1.2	±0.06	3	4.6	2
R30-SUS	30	1	32.1	±0.25	1.2	±0.06	3	4.7	2
R30-SUS-50	30	50	32.1	±0.25	1.2	±0.06	3	4.7	2
R32-SUS	32	1	34.4	±0.25	1.2	±0.06	3.5	5.2	2.5
R32-SUS-50	32	50	34.4	±0.25	1.2	±0.06	3.5	5.2	2.5
R34-SUS	34	1	36.5	±0.25	1.5	±0.06	3.5	5.2	2.5
R34-SUS-50	34	50	36.5	±0.25	1.5	±0.06	3.5	5.2	2.5
R35-SUS	35	1	37.8	±0.25	1.5	±0.06	3.5	5.2	2.5
R35-SUS-50	35	50	37.8	±0.25	1.5	±0.06	3.5	5.2	2.5
R36-SUS	36	1	38.8	±0.25	1.5	±0.06	3.5	5.2	2.5
R36-SUS-50	36	50	38.8	±0.25	1.5	±0.06	3.5	5.2	2.5
R37-SUS	37	1	39.8	±0.25	1.5	±0.06	3.5	5.2	2.5
R37-SUS-50	37	50	39.8	±0.25	1.5	±0.06	3.5	5.2	2.5
R38-SUS	38	1	40.8	±0.25	1.5	±0.06	4	5.3	2.5
R38-SUS-50	38	50	40.8	±0.25	1.5	±0.06	4	5.3	2.5
R40-SUS	40	1	43.5	±0.4	1.75	±0.07	4	5.7	2.5
R42-SUS	42	1	45.5	±0.4	1.75	±0.07	4	5.8	2.5
R45-SUS	45	1	48.5	±0.4	1.75	±0.07	4.5	5.9	2.5
R47-SUS	47	1	50.5	±0.45	1.75	±0.07	4.5	6.1	2.5
R48-SUS	48	1	51.5	±0.45	1.75	±0.07	4.5	6.2	2.5
R50-SUS	50	1	54.2	±0.45	2	±0.07	4.5	6.5	2.5
R52-SUS	52	1	56.2	±0.45	2	±0.07	5.1	6.5	2.5
R55-SUS	55	1	59.2	±0.45	2	±0.07	5.1	6.5	2.5
R56-SUS	56	1	60.2	±0.45	2	±0.07	5.1	6.6	2.5
R58-SUS	58	1	62.2	±0.45	2	±0.07	5.1	6.8	2.5
R60-SUS	60	1	64.2	±0.45	2	±0.07	5.5	6.8	2.5

형식	허용스러스트 하중(참고) (N)	적용할 축(참고) (mm)	적용할 축(참고) (mm)	적용할 축(참고) (mm)	적용할 축(참고) (mm)	적용할 축(참고) (mm)
형식	허용스러스트 하중(참고) (N)	d2	d2	m	m	n
형식	허용스러스트 하중(참고) (N)	기본치수	허용차	기본치수	허용차	최소
R10-SUS	4.71	10.4	0.11	1.15	0.14	1.5
R10-SUS-100	4.71	10.4	0.11	1.15	0.14	1.5
R11-SUS	5.22	11.4	0.11	1.15	0.14	1.5
R11-SUS-100	5.22	11.4	0.11	1.15	0.14	1.5
R12-SUS	5.69	12.5	0.11	1.15	0.14	1.5
R12-SUS-100	5.69	12.5	0.11	1.15	0.14	1.5
R13-SUS	6.16	13.6	0.11	1.15	0.14	1.5
R13-SUS-100	6.16	13.6	0.11	1.15	0.14	1.5
R14-SUS	6.67	14.6	0.11	1.15	0.14	1.5
R14-SUS-100	6.67	14.6	0.11	1.15	0.14	1.5
R15-SUS	7.18	15.7	0.11	1.15	0.14	1.5
R15-SUS-100	7.18	15.7	0.11	1.15	0.14	1.5
R16-SUS	7.65	16.8	0.11	1.15	0.14	1.5
R16-SUS-100	7.65	16.8	0.11	1.15	0.14	1.5
R17-SUS	8.08	17.8	0.11	1.15	0.14	1.5
R17-SUS-50	8.08	17.8	0.11	1.15	0.14	1.5
R18-SUS	8.55	19	0.21	1.15	0.14	1.5
R18-SUS-50	8.55	19	0.21	1.15	0.14	1.5
R19-SUS	9.1	20	0.21	1.15	0.14	1.5
R19-SUS-50	9.1	20	0.21	1.15	0.14	1.5
R20-SUS	9.57	21	0.21	1.15	0.14	1.5
R20-SUS-50	9.57	21	0.21	1.15	0.14	1.5
R21-SUS	10.2	22	0.21	1.15	0.14	1.5
R21-SUS-50	10.2	22	0.21	1.15	0.14	1.5
R22-SUS	12.71	23	0.21	1.15	0.14	1.5
R22-SUS-50	12.71	23	0.21	1.15	0.14	1.5
R24-SUS	13.81	25.2	0.21	1.35	0.14	1.5
R24-SUS-50	13.81	25.2	0.21	1.35	0.14	1.5
R25-SUS	14.59	26.2	0.21	1.35	0.14	1.5
R25-SUS-50	14.59	26.2	0.21	1.35	0.14	1.5
R26-SUS	15.38	27.2	0.21	1.35	0.14	1.5
R26-SUS-50	15.38	27.2	0.21	1.35	0.14	1.5
R28-SUS	16.24	29.4	0.21	1.35	0.14	1.5
R28-SUS-50	16.24	29.4	0.21	1.35	0.14	1.5
R30-SUS	17.26	31.4	0.25	1.35	0.14	1.5
R30-SUS-50	17.26	31.4	0.25	1.35	0.14	1.5
R32-SUS	19.3	33.7	0.25	1.35	0.14	1.5
R32-SUS-50	19.3	33.7	0.25	1.35	0.14	1.5
R34-SUS	24.32	35.7	0.25	1.65	0.14	2
R34-SUS-50	24.32	35.7	0.25	1.65	0.14	2
R35-SUS	25.11	37	0.25	1.65	0.14	2
R35-SUS-50	25.11	37	0.25	1.65	0.14	2
R36-SUS	25.89	38	0.25	1.65	0.14	2
R36-SUS-50	25.89	38	0.25	1.65	0.14	2
R37-SUS	26.83	39	0.25	1.65	0.14	2
R37-SUS-50	26.83	39	0.25	1.65	0.14	2
R38-SUS	27.46	40	0.25	1.65	0.14	2
R38-SUS-50	27.46	40	0.25	1.65	0.14	2
R40-SUS	32.01	42.5	0.25	1.9	0.14	2
R42-SUS	35.7	44.5	0.25	1.9	0.14	2
R45-SUS	37.78	47.5	0.25	1.9	0.14	2
R47-SUS	39.62	49.5	0.25	1.9	0.14	2
R48-SUS	40.8	50.5	0.3	1.9	0.14	2
R50-SUS	48.05	53	0.3	2.2	0.14	2
R52-SUS	50.21	55	0.3	2.2	0.14	2
R55-SUS	53.35	58	0.3	2.2	0.14	2
R56-SUS	54.52	59	0.3	2.2	0.14	2
R58-SUS	56.09	61	0.3	2.2	0.14	2
R60-SUS	57.66	63	0.3	2.2	0.14	2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
R10-SUS	P	1,540	-	-	-	-	견적의뢰 / 주문
R10-SUS-100	C	92,400	-	-	-	-	견적의뢰 / 주문
R11-SUS	P	1,540	-	-	-	-	견적의뢰 / 주문
R11-SUS-100	C	96,800	-	-	-	-	견적의뢰 / 주문
R12-SUS	P	1,540	-	-	-	-	견적의뢰 / 주문
R12-SUS-100	C	96,800	-	-	-	-	견적의뢰 / 주문
R13-SUS	P	1,540	-	-	-	-	견적의뢰 / 주문
R13-SUS-100	C	101,200	-	-	-	-	견적의뢰 / 주문
R14-SUS	P	1,540	-	-	-	-	견적의뢰 / 주문
R14-SUS-100	C	101,200	-	-	-	-	견적의뢰 / 주문
R15-SUS	P	1,584	-	-	-	-	견적의뢰 / 주문
R15-SUS-100	C	105,600	-	-	-	-	견적의뢰 / 주문
R16-SUS	P	1,672	-	-	-	-	견적의뢰 / 주문
R16-SUS-100	C	110,000	-	-	-	-	견적의뢰 / 주문
R17-SUS	P	1,760	-	-	-	-	견적의뢰 / 주문
R17-SUS-50	C	57,200	-	-	-	-	견적의뢰 / 주문
R18-SUS	P	1,804	-	-	-	-	견적의뢰 / 주문
R18-SUS-50	C	59,400	-	-	-	-	견적의뢰 / 주문
R19-SUS	P	1,936	-	-	-	-	견적의뢰 / 주문
R19-SUS-50	C	63,800	-	-	-	-	견적의뢰 / 주문
R20-SUS	P	1,980	-	-	-	-	견적의뢰 / 주문
R20-SUS-50	C	66,000	-	-	-	-	견적의뢰 / 주문
R21-SUS	P	2,112	-	-	-	-	견적의뢰 / 주문
R21-SUS-50	C	70,400	-	-	-	-	견적의뢰 / 주문
R22-SUS	P	2,200	-	-	-	-	견적의뢰 / 주문
R22-SUS-50	C	72,600	-	-	-	-	견적의뢰 / 주문
R24-SUS	P	2,596	-	-	-	-	견적의뢰 / 주문
R24-SUS-50	C	85,800	-	-	-	-	견적의뢰 / 주문
R25-SUS	P	2,640	-	-	-	-	견적의뢰 / 주문
R25-SUS-50	C	88,000	-	-	-	-	견적의뢰 / 주문
R26-SUS	P	2,860	-	-	-	-	견적의뢰 / 주문
R26-SUS-50	C	94,600	-	-	-	-	견적의뢰 / 주문
R28-SUS	P	3,080	-	-	-	-	견적의뢰 / 주문
R28-SUS-50	C	103,400	-	-	-	-	견적의뢰 / 주문
R30-SUS	P	3,300	-	-	-	-	견적의뢰 / 주문
R30-SUS-50	C	114,400	-	-	-	-	견적의뢰 / 주문
R32-SUS	P	3,520	-	-	-	-	견적의뢰 / 주문
R32-SUS-50	C	125,400	-	-	-	-	견적의뢰 / 주문
R34-SUS	P	3,960	-	-	-	-	견적의뢰 / 주문
R34-SUS-50	C	156,200	-	-	-	-	견적의뢰 / 주문
R35-SUS	P	4,400	-	-	-	-	견적의뢰 / 주문
R35-SUS-50	C	169,400	-	-	-	-	견적의뢰 / 주문
R36-SUS	P	4,620	-	-	-	-	견적의뢰 / 주문
R36-SUS-50	C	184,800	-	-	-	-	견적의뢰 / 주문
R37-SUS	P	5,280	-	-	-	-	견적의뢰 / 주문
R37-SUS-50	C	202,400	-	-	-	-	견적의뢰 / 주문
R38-SUS	P	5,500	-	-	-	-	견적의뢰 / 주문
R38-SUS-50	C	206,800	-	-	-	-	견적의뢰 / 주문
R40-SUS	P	5,940	-	-	-	-	견적의뢰 / 주문
R42-SUS	P	6,600	-	-	-	-	견적의뢰 / 주문
R45-SUS	P	7,920	-	-	-	-	견적의뢰 / 주문
R47-SUS	P	8,800	-	-	-	-	견적의뢰 / 주문
R48-SUS	P	9,240	-	-	-	-	견적의뢰 / 주문
R50-SUS	P	11,000	-	-	-	-	견적의뢰 / 주문
R52-SUS	P	14,960	-	-	-	-	견적의뢰 / 주문
R55-SUS	P	15,840	-	-	-	-	견적의뢰 / 주문
R56-SUS	P	16,720	-	-	-	-	견적의뢰 / 주문
R58-SUS	P	19,360	-	-	-	-	견적의뢰 / 주문
R60-SUS	P	19,800	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
