스냅링

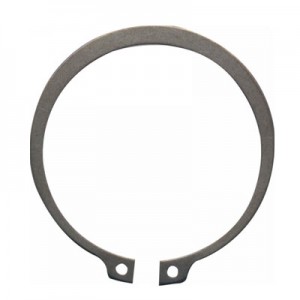

S□SUS 스테인레스C형스냅링 S(축용)

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


65건 중 1~65건 표시

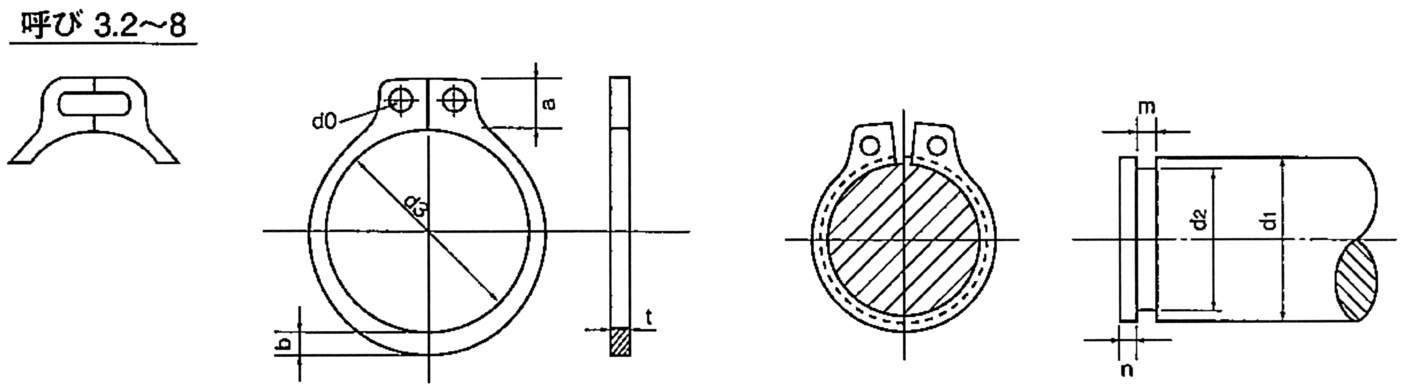

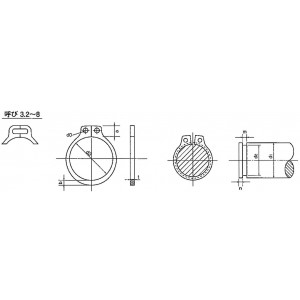

형식	호칭경 d1	포장개수	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)	스냅링(mm)
형식	호칭경 d1	포장개수	d3	d3	t	t	b 약	a 약	d0 최소
형식	호칭경 d1	포장개수	기본치수	허용차	기본치수	허용차	b 약	a 약	d0 최소
S6-SUS	6	1	5.5	±0.1	0.4	±0.04	0.8	2	타원
S6-SUS-100	6	100	5.5	±0.1	0.4	±0.04	0.8	2	타원
S7-SUS	7	1	6.3	±0.1	0.65	±0.04	0.9	2	타원
S7-SUS-100	7	100	6.3	±0.1	0.65	±0.04	0.9	2	타원
S8-SUS	8	1	7.1	±0.1	0.65	±0.04	1	2.2	타원
S8-SUS-100	8	100	7.1	±0.1	0.65	±0.04	1	2.2	타원
S9-SUS	9	1	8.1	±0.1	0.65	±0.04	1	2.2	1
S9-SUS-100	9	100	8.1	±0.1	0.65	±0.04	1	2.2	1
S10-SUS	10	1	9.3	±0.15	1	±0.05	1.6	3	1.2
S10-SUS-100	10	100	9.3	±0.15	1	±0.05	1.6	3	1.2
S11-SUS	11	1	10.2	±0.15	1	±0.05	1.8	3.1	1.2
S11-SUS-100	11	100	10.2	±0.15	1	±0.05	1.8	3.1	1.2
S12-SUS	12	1	11.1	±0.18	1	±0.05	1.8	3.2	1.5
S12-SUS-100	12	100	11.1	±0.18	1	±0.05	1.8	3.2	1.5
S13-SUS	13	1	12	±0.18	1	±0.05	1.8	3.3	1.5
S13-SUS-100	13	100	12	±0.18	1	±0.05	1.8	3.3	1.5
S14-SUS	14	1	12.9	±0.18	1	±0.05	2	3.4	1.7
S14-SUS-100	14	100	12.9	±0.18	1	±0.05	2	3.4	1.7
S15-SUS	15	1	13.8	±0.18	1	±0.05	2.1	3.5	1.7
S15-SUS-50	15	50	13.8	±0.18	1	±0.05	2.1	3.5	1.7
S16-SUS	16	1	14.7	±0.18	1	±0.05	2.2	3.6	1.7
S16-SUS-50	16	50	14.7	±0.18	1	±0.05	2.2	3.6	1.7
S17-SUS	17	1	15.7	±0.18	1	±0.05	2.2	3.7	1.7
S17-SUS-50	17	50	15.7	±0.18	1	±0.05	2.2	3.7	1.7
S18-SUS	18	1	16.5	±0.18	1.2	±0.06	2.6	3.8	1.7
S18-SUS-50	18	50	16.5	±0.18	1.2	±0.06	2.6	3.8	1.7
S19-SUS	19	1	17.5	±0.18	1.2	±0.06	2.7	3.8	2
S19-SUS-50	19	50	17.5	±0.18	1.2	±0.06	2.7	3.8	2
S20-SUS	20	1	18.5	±0.2	1.2	±0.06	2.7	3.9	2
S20-SUS-50	20	50	18.5	±0.2	1.2	±0.06	2.7	3.9	2
S21-SUS	21	1	19.5	±0.2	1.2	±0.06	2.7	4	2
S21-SUS-50	21	50	19.5	±0.2	1.2	±0.06	2.7	4	2
S22-SUS	22	1	20.5	±0.2	1.2	±0.06	2.7	4.1	2
S22-SUS-50	22	50	20.5	±0.2	1.2	±0.06	2.7	4.1	2
S24-SUS	24	1	22.2	±0.2	1.2	±0.06	3.1	4.2	2
S24-SUS-50	24	50	22.2	±0.2	1.2	±0.06	3.1	4.2	2
S25-SUS	25	1	23.2	±0.2	1.2	±0.06	3.1	4.3	2
S25-SUS-50	25	50	23.2	±0.2	1.2	±0.06	3.1	4.3	2
S26-SUS	26	1	24.2	±0.2	1.2	±0.06	3.1	4.4	2
S26-SUS-50	26	50	24.2	±0.2	1.2	±0.06	3.1	4.4	2
S28-SUS	28	1	25.9	±0.2	1.5	±0.06	3.1	4.6	2
S28-SUS-50	28	50	25.9	±0.2	1.5	±0.06	3.1	4.6	2
S29-SUS	29	1	26.9	±0.2	1.5	±0.06	3.5	4.7	2
S29-SUS-50	29	50	26.9	±0.2	1.5	±0.06	3.5	4.7	2
S30-SUS	30	1	27.9	±0.2	1.5	±0.06	3.5	4.8	2
S30-SUS-50	30	50	27.9	±0.2	1.5	±0.06	3.5	4.8	2
S32-SUS	32	1	29.6	±0.2	1.5	±0.06	3.5	5	2.5
S32-SUS-50	32	50	29.6	±0.2	1.5	±0.06	3.5	5	2.5
S34-SUS	34	1	31.5	±0.25	1.5	±0.06	4	5.3	2.5
S34-SUS-50	34	50	31.5	±0.25	1.5	±0.06	4	5.3	2.5
S35-SUS	35	1	32.2	±0.25	1.5	±0.06	4	5.4	2.5
S35-SUS-50	35	50	32.2	±0.25	1.5	±0.06	4	5.4	2.5
S36-SUS	36	1	33.2	±0.25	1.75	±0.07	4	5.4	2.5
S36-SUS-50	36	50	33.2	±0.25	1.75	±0.07	4	5.4	2.5
S38-SUS	38	1	35.2	±0.25	1.75	±0.07	4.5	5.6	2.5
S40-SUS	40	1	37	±0.4	1.75	±0.07	4.5	5.8	2.5
S42-SUS	42	1	38.5	±0.4	1.75	±0.07	4.5	6.2	2.5
S45-SUS	45	1	41.5	±0.4	1.75	±0.07	4.8	6.3	2.5
S48-SUS	48	1	44.5	±0.4	1.75	±0.07	4.8	6.5	2.5
S50-SUS	50	1	45.8	±0.4	2	±0.07	5	6.7	2.5
S52-SUS	52	1	47.8	±0.4	2	±0.07	5	6.8	2.5
S55-SUS	55	1	50.8	±0.45	2	±0.07	5	7	2.5
S56-SUS	56	1	51.8	±0.45	2	±0.07	5	7	2.5
S58-SUS	58	1	53.8	±0.45	2	±0.07	5.5	7.1	2.5
S60-SUS	60	1	55.8	±0.45	2	±0.07	5.5	7.2	2.5

형식	허용스러스트 하중(참고) (N)	적용할 축(참고) (mm)	적용할 축(참고) (mm)	적용할 축(참고) (mm)	적용할 축(참고) (mm)	적용할 축(참고) (mm)
형식	허용스러스트 하중(참고) (N)	d2	d2	m	m	n
형식	허용스러스트 하중(참고) (N)	기본치수	허용차	기본치수	허용차	최소
S6-SUS	1.098	5.7	±0.06	0.45	0.1	1.5
S6-SUS-100	1.098	5.7	±0.06	0.45	0.1	1.5
S7-SUS	2.275	6.5	±0.06	0.7	0.1	1.5
S7-SUS-100	2.275	6.5	±0.06	0.7	0.1	1.5
S8-SUS	2.589	7.4	±0.06	0.7	0.1	1.5
S8-SUS-100	2.589	7.4	±0.06	0.7	0.1	1.5
S9-SUS	2.903	8.4	±0.06	0.7	0.1	1.5
S9-SUS-100	2.903	8.4	±0.06	0.7	0.1	1.5
S10-SUS	4.81	9.6	0?0.09	1.15	0.14	1.5
S10-SUS-100	4.81	9.6	0?0.09	1.15	0.14	1.5
S11-SUS	5.27	10.5	0?0.11	1.15	0.14	1.5
S11-SUS-100	5.27	10.5	0?0.11	1.15	0.14	1.5
S12-SUS	5.69	11.5	0?0.11	1.15	0.14	1.5
S12-SUS-100	5.69	11.5	0?0.11	1.15	0.14	1.5
S13-SUS	6.41	12.4	0?0.11	1.15	0.14	1.5
S13-SUS-100	6.41	12.4	0?0.11	1.15	0.14	1.5
S14-SUS	6.86	13.4	0?0.11	1.15	0.14	1.5
S14-SUS-100	6.86	13.4	0?0.11	1.15	0.14	1.5
S15-SUS	7.41	14.3	0?0.11	1.15	0.14	1.5
S15-SUS-50	7.41	14.3	0?0.11	1.15	0.14	1.5
S16-SUS	8.24	15.2	0?0.11	1.15	0.14	1.5
S16-SUS-50	8.24	15.2	0?0.11	1.15	0.14	1.5
S17-SUS	8.39	16.2	0?0.11	1.15	0.14	1.5
S17-SUS-50	8.39	16.2	0?0.11	1.15	0.14	1.5
S18-SUS	10.71	17	0?0.11	1.35	0.14	1.5
S18-SUS-50	10.71	17	0?0.11	1.35	0.14	1.5
S19-SUS	11.22	18	0?0.11	1.35	0.14	1.5
S19-SUS-50	11.22	18	0?0.11	1.35	0.14	1.5
S20-SUS	11.61	19	0?0.21	1.35	0.14	1.5
S20-SUS-50	11.61	19	0?0.21	1.35	0.14	1.5
S21-SUS	12.16	20	0?0.21	1.35	0.14	1.5
S21-SUS-50	12.16	20	0?0.21	1.35	0.14	1.5
S22-SUS	12.94	21	0?0.21	1.35	0.14	1.5
S22-SUS-50	12.94	21	0?0.21	1.35	0.14	1.5
S24-SUS	13.89	22.9	0?0.21	1.35	0.14	1.5
S24-SUS-50	13.89	22.9	0?0.21	1.35	0.14	1.5
S25-SUS	14.51	23.9	0?0.21	1.35	0.14	1.5
S25-SUS-50	14.51	23.9	0?0.21	1.35	0.14	1.5
S26-SUS	14.98	24.9	0?0.21	1.35	0.14	1.5
S26-SUS-50	14.98	24.9	0?0.21	1.35	0.14	1.5
S28-SUS	20.4	26.6	0?0.21	1.65	0.14	1.5
S28-SUS-50	20.4	26.6	0?0.21	1.65	0.14	1.5
S29-SUS	21.14	27.6	0?0.21	1.65	0.14	1.5
S29-SUS-50	21.14	27.6	0?0.21	1.65	0.14	1.5
S30-SUS	21.93	28.6	0?0.21	1.65	0.14	1.5
S30-SUS-50	21.93	28.6	0?0.21	1.65	0.14	1.5
S32-SUS	23.14	30.3	0?0.25	1.65	0.14	1.5
S32-SUS-50	23.14	30.3	0?0.25	1.65	0.14	1.5
S34-SUS	24.63	32.3	0?0.25	1.65	0.14	1.5
S34-SUS-50	24.63	32.3	0?0.25	1.65	0.14	1.5
S35-SUS	25.5	33	0?0.25	1.65	0.14	1.5
S35-SUS-50	25.5	33	0?0.25	1.65	0.14	1.5
S36-SUS	31.38	34	0?0.25	1.9	0.14	2
S36-SUS-50	31.38	34	0?0.25	1.9	0.14	2
S38-SUS	32.17	36	0?0.25	1.9	0.14	2
S40-SUS	33.73	38	0?0.25	1.9	0.14	2
S42-SUS	36.48	39.5	0?0.25	1.9	0.14	2
S45-SUS	37.78	42.5	0?0.25	1.9	0.14	2
S48-SUS	40.8	45.5	0?0.25	1.9	0.14	2
S50-SUS	48.05	47	0?0.25	2.2	0.14	2
S52-SUS	50.21	49	0?0.25	2.2	0.14	2
S55-SUS	53.35	52	0?0.3	2.2	0.14	2
S56-SUS	54.52	53	0?0.3	2.2	0.14	2
S58-SUS	56.09	55	0?0.3	2.2	0.14	2
S60-SUS	57.66	57	0?0.3	2.2	0.14	2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
S6-SUS	P	1,100	-	-	-	-	견적의뢰 / 주문
S6-SUS-100	C	61,600	-	-	-	-	견적의뢰 / 주문
S7-SUS	P	1,144	-	-	-	-	견적의뢰 / 주문
S7-SUS-100	C	70,400	-	-	-	-	견적의뢰 / 주문
S8-SUS	P	1,188	-	-	-	-	견적의뢰 / 주문
S8-SUS-100	C	74,800	-	-	-	-	견적의뢰 / 주문
S9-SUS	P	1,232	-	-	-	-	견적의뢰 / 주문
S9-SUS-100	C	79,200	-	-	-	-	견적의뢰 / 주문
S10-SUS	P	1,452	-	-	-	-	견적의뢰 / 주문
S10-SUS-100	C	92,400	-	-	-	-	견적의뢰 / 주문
S11-SUS	P	1,496	-	-	-	-	견적의뢰 / 주문
S11-SUS-100	C	96,800	-	-	-	-	견적의뢰 / 주문
S12-SUS	P	1,540	-	-	-	-	견적의뢰 / 주문
S12-SUS-100	C	101,200	-	-	-	-	견적의뢰 / 주문
S13-SUS	P	1,584	-	-	-	-	견적의뢰 / 주문
S13-SUS-100	C	105,600	-	-	-	-	견적의뢰 / 주문
S14-SUS	P	1,760	-	-	-	-	견적의뢰 / 주문
S14-SUS-100	C	105,600	-	-	-	-	견적의뢰 / 주문
S15-SUS	P	1,760	-	-	-	-	견적의뢰 / 주문
S15-SUS-50	C	55,000	-	-	-	-	견적의뢰 / 주문
S16-SUS	P	1,892	-	-	-	-	견적의뢰 / 주문
S16-SUS-50	C	57,200	-	-	-	-	견적의뢰 / 주문
S17-SUS	P	2,068	-	-	-	-	견적의뢰 / 주문
S17-SUS-50	C	59,400	-	-	-	-	견적의뢰 / 주문
S18-SUS	P	2,200	-	-	-	-	견적의뢰 / 주문
S18-SUS-50	C	61,600	-	-	-	-	견적의뢰 / 주문
S19-SUS	P	2,200	-	-	-	-	견적의뢰 / 주문
S19-SUS-50	C	70,400	-	-	-	-	견적의뢰 / 주문
S20-SUS	P	2,200	-	-	-	-	견적의뢰 / 주문
S20-SUS-50	C	72,600	-	-	-	-	견적의뢰 / 주문
S21-SUS	P	2,420	-	-	-	-	견적의뢰 / 주문
S21-SUS-50	C	79,200	-	-	-	-	견적의뢰 / 주문
S22-SUS	P	2,640	-	-	-	-	견적의뢰 / 주문
S22-SUS-50	C	81,400	-	-	-	-	견적의뢰 / 주문
S24-SUS	P	3,080	-	-	-	-	견적의뢰 / 주문
S24-SUS-50	C	90,200	-	-	-	-	견적의뢰 / 주문
S25-SUS	P	3,300	-	-	-	-	견적의뢰 / 주문
S25-SUS-50	C	94,600	-	-	-	-	견적의뢰 / 주문
S26-SUS	P	3,520	-	-	-	-	견적의뢰 / 주문
S26-SUS-50	C	99,000	-	-	-	-	견적의뢰 / 주문
S28-SUS	P	3,960	-	-	-	-	견적의뢰 / 주문
S28-SUS-50	C	118,800	-	-	-	-	견적의뢰 / 주문
S29-SUS	P	4,180	-	-	-	-	견적의뢰 / 주문
S29-SUS-50	C	132,000	-	-	-	-	견적의뢰 / 주문
S30-SUS	P	4,400	-	-	-	-	견적의뢰 / 주문
S30-SUS-50	C	140,800	-	-	-	-	견적의뢰 / 주문
S32-SUS	P	3,960	-	-	-	-	견적의뢰 / 주문
S32-SUS-50	C	156,200	-	-	-	-	견적의뢰 / 주문
S34-SUS	P	4,400	-	-	-	-	견적의뢰 / 주문
S34-SUS-50	C	173,800	-	-	-	-	견적의뢰 / 주문
S35-SUS	P	4,840	-	-	-	-	견적의뢰 / 주문
S35-SUS-50	C	184,800	-	-	-	-	견적의뢰 / 주문
S36-SUS	P	6,160	-	-	-	-	견적의뢰 / 주문
S36-SUS-50	C	246,400	-	-	-	-	견적의뢰 / 주문
S38-SUS	P	6,600	-	-	-	-	견적의뢰 / 주문
S40-SUS	P	7,260	-	-	-	-	견적의뢰 / 주문
S42-SUS	P	7,920	-	-	-	-	견적의뢰 / 주문
S45-SUS	P	8,800	-	-	-	-	견적의뢰 / 주문
S48-SUS	P	10,120	-	-	-	-	견적의뢰 / 주문
S50-SUS	P	11,880	-	-	-	-	견적의뢰 / 주문
S52-SUS	P	14,960	-	-	-	-	견적의뢰 / 주문
S55-SUS	P	16,280	-	-	-	-	견적의뢰 / 주문
S56-SUS	P	16,720	-	-	-	-	견적의뢰 / 주문
S58-SUS	P	19,800	-	-	-	-	견적의뢰 / 주문
S60-SUS	P	21,120	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
