쇼크가드커플링 TGX시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 15건 중 1~15건 표시 | |

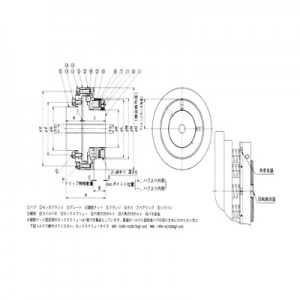

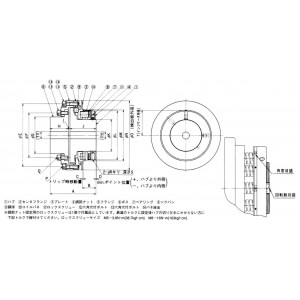

| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 축구멍직경(mm) | 축구멍직경(mm) | 축구멍직경(mm) | 축구멍직경(mm) | A (mm) | B (mm) | C (mm) | min포인트위치 D (mm) | P.C.D E (mm) | P.C.D F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P | Q | R (mm) | S (mm) | T (mm) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 토크가드쪽 | 토크가드쪽 | 커플링쪽 | 커플링쪽 | A (mm) | B (mm) | C (mm) | min포인트위치 D (mm) | P.C.D E (mm) | P.C.D F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P | Q | R (mm) | S (mm) | T (mm) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 예비구멍 | 최대 | 예비구멍 | 최대 | A (mm) | B (mm) | C (mm) | min포인트위치 D (mm) | P.C.D E (mm) | P.C.D F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P | Q | R (mm) | S (mm) | T (mm) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| TGX10-LC | 노랑×3 | 1.5～5.4 | 700 | 7 | 15 | 7 | 19 | 69 | 24 | 1.3 | 0.3 | 62 | 42 | 33 | 25 | 2 | 42 | 30 | 56 | - | 74 | - | M4-L18 | M4-10 | 5 | 10 | 30 | 0.0555×10^-2 | 0.222×10^-2 |
| TGX10-MC | 빨강×3 | 4.6～13 | 700 | 7 | 15 | 7 | 19 | 69 | 24 | 1.3 | 0.3 | 62 | 42 | 33 | 25 | 2 | 42 | 30 | 56 | - | 74 | - | M4-L18 | M4-10 | 5 | 10 | 30 | 0.0555×10^-2 | 0.222×10^-2 |
| TGX10-HC | 빨강×6 | 9.3～25 | 700 | 7 | 15 | 7 | 19 | 69 | 24 | 1.3 | 0.3 | 62 | 42 | 33 | 25 | 2 | 42 | 30 | 56 | - | 74 | - | M4-L18 | M4-10 | 5 | 10 | 30 | 0.0555×10^-2 | 0.222×10^-2 |
| TGX20-LC | 노랑×6 | 5.2～19 | 550 | 8.5 | 25 | 8.5 | 35 | 84 | 24 | 1.6 | 0.3 | 89 | 66 | 55 | 35 | 3 | 46 | 40 | 70 | - | 98 | - | M5-L20 | M5-12 | 5 | 10 | 37 | 0.231×10^-2 | 0.924×10^-2 |
| TGX20-MC | 빨강×3 | 9.8～27 | 550 | 8.5 | 25 | 8.5 | 35 | 84 | 24 | 1.6 | 0.3 | 89 | 66 | 55 | 35 | 3 | 46 | 40 | 70 | - | 98 | - | M5-L20 | M5-12 | 5 | 10 | 37 | 0.231×10^-2 | 0.924×10^-2 |
| TGX20-HC | 빨강×6 | 21～55 | 550 | 8.5 | 25 | 8.5 | 35 | 84 | 24 | 1.6 | 0.3 | 89 | 66 | 55 | 35 | 3 | 46 | 40 | 70 | - | 98 | - | M5-L20 | M5-12 | 5 | 10 | 37 | 0.231×10^-2 | 0.924×10^-2 |
| TGX35-LC | 빨강×5 | 19～57 | 400 | 12 | 35 | 12 | 50 | 88 | 24 | 1.9 | -0.5 | 113 | 83 | 70 | 35 | 3 | 50 | 55 | 88 | - | 125 | - | M6-L25 | M6-15 | 6 | 10 | 46 | 0.663×10^-2 | 2.65×10^-2 |
| TGX35-MC | 그린×5 | 36～84 | 400 | 12 | 35 | 12 | 50 | 88 | 24 | 1.9 | -0.5 | 113 | 83 | 70 | 35 | 3 | 50 | 55 | 88 | - | 125 | - | M6-L25 | M6-15 | 6 | 10 | 46 | 0.663×10^-2 | 2.65×10^-2 |
| TGX35-HC | 그린×10 | 74～167 | 400 | 12 | 35 | 12 | 50 | 88 | 24 | 1.9 | -0.5 | 113 | 83 | 70 | 35 | 3 | 50 | 55 | 88 | - | 125 | - | M6-L25 | M6-15 | 6 | 10 | 46 | 0.663×10^-2 | 2.65×10^-2 |
| TGX50-LC | 빨강×5 | 40～98 | 300 | 18 | 55 | 18 | 60 | 114 | 34 | 2.4 | 0.9 | 158 | 112 | 92 | 45 | 4 | 65 | 80 | 123 | 128 | 174 | - | M8-L32 | M8-20 | 9 | 17 | 64 | 3.35×10^-2 | 13.4×10^-2 |
| TGX50-MC | 그린×5 | 81～176 | 300 | 18 | 55 | 18 | 60 | 114 | 34 | 2.4 | 0.9 | 158 | 112 | 92 | 45 | 4 | 65 | 80 | 123 | 128 | 174 | - | M8-L32 | M8-20 | 9 | 17 | 64 | 3.35×10^-2 | 13.4×10^-2 |
| TGX50-HC | 그린×10 | 167～343 | 300 | 18 | 55 | 18 | 60 | 114 | 34 | 2.4 | 0.9 | 158 | 112 | 92 | 45 | 4 | 65 | 80 | 123 | 128 | 174 | - | M8-L32 | M8-20 | 9 | 17 | 64 | 3.35×10^-2 | 13.4×10^-2 |
| TGX70-LC | 빨강×8 | 118～323 | 240 | 23 | 70 | 23 | 80 | 124 | 36 | 3.3 | 0.6 | 200 | 145 | 116 | 50 | 4 | 70 | 100 | 148 | 152 | 218 | - | M10-L22 | M10-38 | 10 | 18 | 76 | 8.93×10^-2 | 35.7×10^-2 |
| TGX70-MC | 그린×8 | 235～461 | 240 | 23 | 70 | 23 | 80 | 124 | 36 | 3.3 | 0.6 | 200 | 145 | 116 | 50 | 4 | 70 | 100 | 148 | 152 | 218 | - | M10-L22 | M10-38 | 10 | 18 | 76 | 8.93×10^-2 | 35.7×10^-2 |
| TGX70-HC | 그린×12 | 353～696 | 240 | 23 | 70 | 23 | 80 | 124 | 36 | 3.3 | 0.6 | 200 | 146 | 116 | 50 | 4 | 70 | 100 | 148 | 152 | 218 | - | M10-L22 | M10-38 | 10 | 18 | 76 | 8.93×10^-2 | 35.7×10^-2 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 질량 | 견적의뢰 및 주문 | |||
| TGX10-LC | P | 558,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGX10-MC | P | 558,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGX10-HC | P | 558,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGX20-LC | P | 1,518,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGX20-MC | P | 1,518,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGX20-HC | P | 1,518,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGX35-LC | P | 2,376,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| TGX35-MC | P | 2,376,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| TGX35-HC | P | 2,376,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| TGX50-LC | P | 2,750,000 | - | - | - | 11 | 견적의뢰 / 주문 |
| TGX50-MC | P | 2,750,000 | - | - | - | 11 | 견적의뢰 / 주문 |
| TGX50-HC | P | 2,750,000 | - | - | - | 11 | 견적의뢰 / 주문 |
| TGX70-LC | P | 4,554,000 | - | - | - | 16 | 견적의뢰 / 주문 |
| TGX70-MC | P | 4,554,000 | - | - | - | 16 | 견적의뢰 / 주문 |
| TGX70-HC | P | 4,554,000 | - | - | - | 16 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
