HOME > 동력전달주변기기 > 과부하보호장치 > 쇼크가드 > 스프라켓붙이쇼크가드 TGB시리즈
쇼크가드

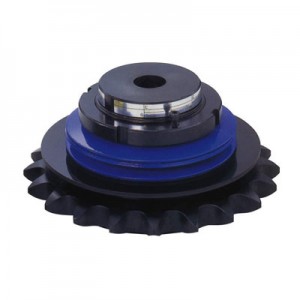

스프라켓붙이쇼크가드 TGB시리즈
(주)츠바키 ( TSUBAKI )
공통사양

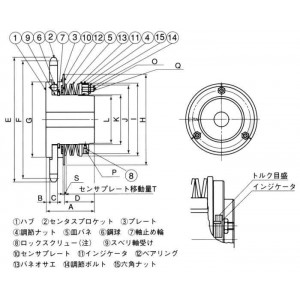

캐드자료
  • 카탈로그



  • 관련이미지
    상세사양
    14건 중 1~14건 표시
    형식스프링색상설정
    토크범위
    (N?m)
    최고
    회전속도
    (r/min)
    스프라켓스프라켓축구멍직경(mm)축구멍직경(mm)A
    (mm)
    B
    (mm)
    C
    (mm)
    형식스프링색상설정
    토크범위
    (N?m)
    최고
    회전속도
    (r/min)
    체인
    번호
    잇수예비구멍최대A
    (mm)
    B
    (mm)
    C
    (mm)
    TGB20-H-04022오렌지9.8~44700RS4022820475.97.2
    TGB20-H-04027오렌지9.8~44700RS4027820475.97.2
    TGB30-L-06019노랑20~54500RS60191230604.811.6
    TGB30-L-06024노랑20~54500RS60241230604.811.6
    TGB30-H-06019오렌지54~167500RS60191230604.811.6
    TGB30-H-06024오렌지54~168500RS60241230604.811.6
    TGB50-L-08020노랑69~147300RS80202250818.4214.5
    TGB50-L-08025노랑69~147300RS80252250818.4214.5
    TGB50-M-08020파랑137~412300RS80202250818.4214.5
    TGB50-M-08025파랑137~412300RS80252250818.4214.5
    TGB50-H-08020오렌지196~539300RS80202250818.4214.5
    TGB50-H-08025오렌지196~539300RS80252250818.4214.5
    TGB70-H-10022오렌지294~1080160RS1002232701108.917.5
    TGB70-H-10026오렌지294~1080160RS1002632701108.917.5
    형식D
    (mm)
    E
    (mm)
    P.C.D
    F
    (mm)
    G
    (mm)
    H
    (mm)
    I
    (mm)
    J
    (mm)
    K
    (mm)
    L
    (mm)
    OP
    형식D
    (mm)
    E
    (mm)
    P.C.D
    F
    (mm)
    G
    (mm)
    H
    (mm)
    I
    (mm)
    J
    (mm)
    K
    (mm)
    L
    (mm)
    OP
    TGB20-H-04022259689.24628254483230M32×1.5M5-L6
    TGB20-H-0402725116109.4628254483230M32×1.5M5-L6
    TGB30-L-0601933126115.748210675654542.5M45×1.5M5-L6
    TGB30-L-0602433156145.958210675654542.5M45×1.5M5-L6
    TGB30-H-0601933126115.748210675654542.5M45×1.5M5-L6
    TGB30-H-0602433156145.958210675654542.5M45×1.5M5-L6
    TGB50-L-0802044.8176162.37122150116.798757075×2M5-L10
    TGB50-L-0802544.8216202.66122150116.798757075×2M5-L10
    TGB50-M-0802044.8176162.37122150116.798757075×2M5-L10
    TGB50-M-0802544.8216202.66122150116.798757075×2M5-L10
    TGB50-H-0802044.8176162.37122150116.798757075×2M5-L10
    TGB50-H-0802544.8216202.66122150116.798757075×2M5-L10
    TGB70-H-1002268.5240223.1170205166157110106M110×2M5-L10
    TGB70-H-1002668.5281263.4170205166157110106M110×2M5-L10
    형식QQS
    (mm)
    T
    (mm)
    W
    (mm)
    X
    (mm)
    스냅링크기
    Y
    (mm)
    관성
    모멘트
    (kg?m2)
    GD2
    (kgf?m2)
    형식QQS
    (mm)
    T
    (mm)
    W
    (mm)
    X
    (mm)
    스냅링크기
    Y
    (mm)
    관성
    모멘트
    (kg?m2)
    GD2
    (kgf?m2)
    TGB20-H-04022-M4-L821.852320.255×10^-20.064×10^-2
    TGB20-H-04027-M4-L821.852320.486×10^-20.121×10^-2
    TGB30-L-06019-M4-L102262.5451.06×10^-20.264×10^-2
    TGB30-L-06024-M4-L102262.5452.07×10^-20.5.17×10^-2
    TGB30-H-06019-M4-L102262.5451.06×10^-20.264×10^-2
    TGB30-H-06024-M4-L102262.5452.07×10^-20.5.17×10^-2
    TGB50-L-08020-M4-L1432.783.5756.10×10^-21.52×10^-2
    TGB50-L-08025-M4-L1432.783.57510.7×10^-22.68×10^-2
    TGB50-M-08020-M4-L1432.783.5756.10×10^-21.52×10^-2
    TGB50-M-08025-M4-L1432.783.57510.7×10^-22.68×10^-2
    TGB50-H-08020-M4-L1432.783.5756.10×10^-21.52×10^-2
    TGB50-H-08025-M4-L1432.783.57510.7×10^-22.68×10^-2
    TGB70-H-10022-M10-L2833.3--11029.4×10^-27.35×10^-2
    TGB70-H-10026-M10-L2833.3--11042.5×10^-210.6×10^-2
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량견적의뢰 및 주문
    TGB20-H-04022P932,800---1견적의뢰 / 주문
    TGB20-H-04027P932,800---1견적의뢰 / 주문
    TGB30-L-06019P1,397,000---2견적의뢰 / 주문
    TGB30-L-06024P1,397,000---3견적의뢰 / 주문
    TGB30-H-06019P1,397,000---2견적의뢰 / 주문
    TGB30-H-06024P1,397,000---3견적의뢰 / 주문
    TGB50-L-08020P2,332,000---6견적의뢰 / 주문
    TGB50-L-08025P2,332,000---8견적의뢰 / 주문
    TGB50-M-08020P2,332,000---6견적의뢰 / 주문
    TGB50-M-08025P2,332,000---8견적의뢰 / 주문
    TGB50-H-08020P2,332,000---6견적의뢰 / 주문
    TGB50-H-08025P2,332,000---8견적의뢰 / 주문
    TGB70-H-10022P3,564,000---18견적의뢰 / 주문
    TGB70-H-10026P3,564,000---20견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
