상품 상세보기 : 쇼크가드 - 쇼크가드커플링 TGM시리즈

HOME > 동력전달주변기기 > 과부하보호장치 > 쇼크가드 > 쇼크가드커플링 TGM시리즈

쇼크가드

쇼크가드커플링 TGM시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


22건 중 1~22건 표시

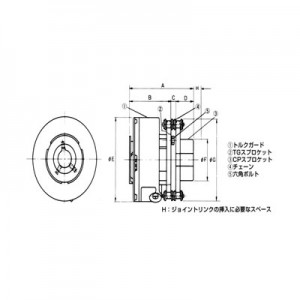

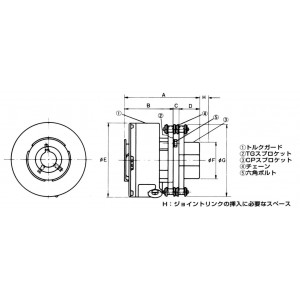

형식	설정 토크범위 (N?m)	최고 회전속도 (r/min)	스프라켓 체인 번호	잇수	축구멍직경(mm)	축구멍직경(mm)	축구멍직경(mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F mm)	G (mm)	H (mm)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)
형식	설정 토크범위 (N?m)	최고 회전속도 (r/min)	스프라켓 체인 번호	잇수	토크가드쪽	커플링쪽	커플링쪽	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F mm)	G (mm)	H (mm)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)
형식	설정 토크범위 (N?m)	최고 회전속도 (r/min)	스프라켓 체인 번호	잇수		예비구멍	최대	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F mm)	G (mm)	H (mm)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)
TGM3C-D10	1.5～3.7	600	RS35	20	10	12.5	30	90	64.2	5.8	20	80	50	70	9	0.07×10＾-2	0.17×10＾-2
TGM3C-D12	1.5～3.7	600	RS35	20	12	12.5	30	90	64.2	5.8	20	80	50	70	9	0.07×10＾-2	0.17×10＾-2
TGM3C-D14	1.5～3.7	600	RS35	20	14	12.5	30	90	64.2	5.8	20	80	50	70	9	0.07×10＾-2	0.17×10＾-2
TGM6C-D10	2.5～6.4	600	RS35	20	10	12.5	30	90	64.2	5.8	20	80	50	70	9	0.07×10＾-2	0.17×10＾-2
TGM6C-D12	2.5～6.4	600	RS35	20	12	12.5	30	90	64.2	5.8	20	80	50	70	9	0.07×10＾-2	0.17×10＾-2
TGM6C-D14	2.5～6.4	600	RS35	20	14	12.5	30	90	64.2	5.8	20	80	50	70	9	0.07×10＾-2	0.17×10＾-2
TGM20C-D14	6.4～20	500	RS35	24	14	12.5	32	100	72.2	5.8	22	100	53	82	7	0.218×10＾-2	0.87×10＾-2
TGM20C-D16	6.4～20	500	RS35	24	16	12.5	32	100	72.2	5.8	22	100	53	82	7	0.218×10＾-2	0.87×10＾-2
TGM20C-D18	6.4～20	500	RS35	24	18	12.5	32	100	72.2	5.8	22	100	53	82	7	0.218×10＾-2	0.87×10＾-2
TGM20C-D20	6.4～20	500	RS35	24	20	12.5	32	100	72.2	5.8	22	100	53	82	7	0.218×10＾-2	0.87×10＾-2
TGM60C-D20	20～69	300	RS40	26	20	12.5	42	120.6	88.2	7.4	25	133	63	117	17	1.21×10＾-2	4.81×10＾-2
TGM60C-D22	20～69	300	RS40	26	22	12.5	42	120.6	88.2	7.4	25	133	63	117	17	1.21×10＾-2	4.81×10＾-2
TGM60C-D25	20～69	300	RS40	26	25	12.5	42	120.6	88.2	7.4	25	133	63	117	17	1.21×10＾-2	4.81×10＾-2
TGM60C-D28	20～69	300	RS40	26	28	12.5	42	120.6	88.2	7.4	25	133	63	117	17	1.21×10＾-2	4.81×10＾-2
TGM60C-D30	20～69	300	RS40	26	30	12.5	42	120.6	88.2	7.4	25	133	63	117	17	1.21×10＾-2	4.81×10＾-2
TGM200C-D30	68～225	200	RS60	28	30	18	55	163.3	111.7	11.6	40	178	83	188	26	6.80×10＾-2	27.5×10＾-2
TGM200C-D35	68～225	200	RS60	28	35	18	55	163.3	111.7	11.6	40	178	83	188	26	6.80×10＾-2	27.5×10＾-2
TGM200C-D40	68～225	200	RS60	28	40	18	55	163.3	111.7	11.6	40	178	83	188	26	6.80×10＾-2	27.5×10＾-2
TGM200C-D45	68～225	200	RS60	28	45	18	55	163.3	111.7	11.6	40	178	83	188	26	6.80×10＾-2	27.5×10＾-2
TGM200C-D50	68～225	200	RS60	28	50	18	55	163.3	111.7	11.6	40	178	83	188	26	6.80×10＾-2	27.5×10＾-2
TGM400C-D60	225～451	150	RS80	28	60	18	75	221.9	161.6	15.3	45	273	107	251	38	50.8×10＾-2	203×10＾-2
TGM800C-D60	451～902	150	RS80	28	60	18	75	221.9	161.6	15.3	45	273	107	251	38	50.8×10＾-2	203×10＾-2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)				질량	견적의뢰 및 주문
TGM3C-D10	P	1,221,000	-	-	-	1	견적의뢰 / 주문
TGM3C-D12	P	1,221,000	-	-	-	1	견적의뢰 / 주문
TGM3C-D14	P	1,133,000	-	-	-	1	견적의뢰 / 주문
TGM6C-D10	P	1,221,000	-	-	-	1	견적의뢰 / 주문
TGM6C-D12	P	1,221,000	-	-	-	1	견적의뢰 / 주문
TGM6C-D14	P	1,133,000	-	-	-	1	견적의뢰 / 주문
TGM20C-D14	P	1,441,000	-	-	-	2	견적의뢰 / 주문
TGM20C-D16	P	1,441,000	-	-	-	2	견적의뢰 / 주문
TGM20C-D18	P	1,441,000	-	-	-	2	견적의뢰 / 주문
TGM20C-D20	P	1,342,000	-	-	-	2	견적의뢰 / 주문
TGM60C-D20	P	2,266,000	-	-	-	4	견적의뢰 / 주문
TGM60C-D22	P	2,266,000	-	-	-	4	견적의뢰 / 주문
TGM60C-D25	P	2,266,000	-	-	-	4	견적의뢰 / 주문
TGM60C-D28	P	2,266,000	-	-	-	4	견적의뢰 / 주문
TGM60C-D30	P	2,101,000	-	-	-	4	견적의뢰 / 주문
TGM200C-D30	P	3,322,000	-	-	-	12	견적의뢰 / 주문
TGM200C-D35	P	3,322,000	-	-	-	12	견적의뢰 / 주문
TGM200C-D40	P	3,322,000	-	-	-	12	견적의뢰 / 주문
TGM200C-D45	P	3,322,000	-	-	-	12	견적의뢰 / 주문
TGM200C-D50	P	3,058,000	-	-	-	12	견적의뢰 / 주문
TGM400C-D60	P	5,544,000	-	-	-	31	견적의뢰 / 주문
TGM800C-D60	P	5,676,000	-	-	-	31	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
