상품 상세보기 : 파워록 - 파워록 SL시리즈

HOME > 동력전달주변기기 > 축체결기기 > 파워록 > 파워록 SL시리즈

파워록

파워록 SL시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


26건 중 1~26건 표시

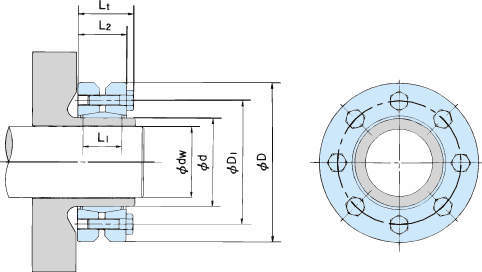

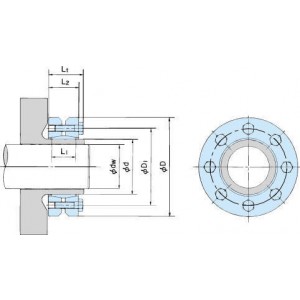

형식	축경 d (mm)	외경 D (mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	체결볼트	체결볼트	체결볼트
형식	축경 d (mm)	외경 D (mm)	dw	D1	L1	L2	Lt	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	본수	규격	체결토크 Ma(N?m)
PL024×050SL	24	50	19～21	36	14	19.5	23	167～243	17.9～23.2	199～232	314	6	M5×18	4.9
PL030×060SL	30	60	24～26	44	16	21.5	25	256～340	21.4～26.2	164～185	254	7	M5×18	4.9
PL036×072SL	36	72	28～31	52	18	23.5	27.5	459～599	32.8～38.7	192～204	271	5	M6×20	11.8
PL044×080SL	44	80	34～36	61	20	25.5	29.5	784～934	46.1～51.9	200～212	278	7	M6×20	11.8
PL050×090SL	50	90	38～42	70	22	27.5	31.5	1010～1360	53.0～64.8	187～207	258	8	M6×22	11.8
PL055×100SL	55	100	42～48	75	23	30.5	34.5	1120～1680	53.5～70.2	163～187	226	8	M6×25	11.8
PL062×110SL	62	110	48～52	86	23	30.5	34.5	1850～2220	77.2～85.6	195～200	249	10	M6×25	11.8
PL068×115SL	68	115	50～60	86	23	30.5	34.5	1780～2870	71.2～95.7	173～194	229	10	M6×25	11.8
PL075×138SL	75	138	55～65	100	25	32.5	38	2590～4120	94.4～126	192～218	253	7	M8×30	29.4
PL080×145SL	80	145	60～70	100	25	32.5	38	2980～4560	99.3～130	185～208	239	7	M8×30	29.4
PL090×155SL	90	155	65～75	114	30	39	44.5	4600～6700	141～178	203～222	255	10	M8×35	29.4
PL100×170SL	100	170	70～80	124	34	44	49.5	5710～8090	163～202	191～208	242	12	M8×35	29.4
PL110×185SL	110	185	75～85	136	39	50	57	6960～9360	185～221	177～186	226	9	M10×40	57.8
PL125×215SL	125	215	85～95	160	42	54	61	10200～13500	240～285	187～200	240	12	M10×40	57.8
PL140×230SL	140	230	95～105	175	46	60.5	68.5	14600～18700	308～357	196～206	242	10	M12×45	98
PL155×265SL	155	265	105～115	192	50	64.5	72.5	19200～24000	366～417	195～203	237	12	M12×50	98
PL165×290SL	165	290	115～125	210	56	71	81	29500～35300	513～564	222～225	259	8	M16×55	245
PL175×300SL	175	300	125～135	220	56	71	81	32600～39400	522～584	208～215	246	8	M16×55	245
PL185×330SL	185	330	135～145	236	71	86	96	45000～53500	666～738	194～200	228	10	M16×55	245
PL195×350SL	195	350	140～155	246	71	86	96	54800～69800	783～901	220～228	254	12	M16×55	245
PL200×350SL	200	350	150～160	246	71	86	96	64600～75200	861～940	226～231	254	12	M16×55	245
PL220×370SL	220	370	160～170	270	88	104	114	83000～95700	1040～1130	206～210	234	15	M16×80	245
PL240×405SL	240	405	170～190	295	92	109	122	111000～141000	1300～1490	233～238	260	12	M20×80	480
PL260×430SL	260	430	190～210	321	103	120	133	149000～188000	1570～1790	224～231	251	14	M20×90	480
PL280×460SL	280	460	210～230	346	114	134	147	196000～242000	1860～2110	218～224	241	16	M20×100	480
PL300×485SL	300	485	230～245	364	122	142	155	251000～290000	2190～2370	217～221	237	18	M20×100	480

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
PL024×050SL	P	290,400	-	-	-	-	견적의뢰 / 주문
PL030×060SL	P	303,600	-	-	-	-	견적의뢰 / 주문
PL036×072SL	P	321,200	-	-	-	-	견적의뢰 / 주문
PL044×080SL	P	352,000	-	-	-	1	견적의뢰 / 주문
PL050×090SL	P	374,000	-	-	-	1	견적의뢰 / 주문
PL055×100SL	P	409,200	-	-	-	1	견적의뢰 / 주문
PL062×110SL	P	440,000	-	-	-	1	견적의뢰 / 주문
PL068×115SL	P	462,000	-	-	-	1	견적의뢰 / 주문
PL075×138SL	P	484,000	-	-	-	2	견적의뢰 / 주문
PL080×145SL	P	550,000	-	-	-	2	견적의뢰 / 주문
PL090×155SL	P	770,000	-	-	-	3	견적의뢰 / 주문
PL100×170SL	P	880,000	-	-	-	5	견적의뢰 / 주문
PL110×185SL	P	1,056,000	-	-	-	6	견적의뢰 / 주문
PL125×215SL	P	1,386,000	-	-	-	8	견적의뢰 / 주문
PL140×230SL	P	1,826,000	-	-	-	10	견적의뢰 / 주문
PL155×265SL	P	2,046,000	-	-	-	15	견적의뢰 / 주문
PL165×290SL	P	2,156,000	-	-	-	22	견적의뢰 / 주문
PL175×300SL	P	2,420,000	-	-	-	22	견적의뢰 / 주문
PL185×330SL	P	2,772,000	-	-	-	37	견적의뢰 / 주문
PL195×350SL	P	2,992,000	-	-	-	41	견적의뢰 / 주문
PL200×350SL	P	3,212,000	-	-	-	41	견적의뢰 / 주문
PL220×370SL	P	3,872,000	-	-	-	54	견적의뢰 / 주문
PL240×405SL	P	4,840,000	-	-	-	67	견적의뢰 / 주문
PL260×430SL	P	5,940,000	-	-	-	82	견적의뢰 / 주문
PL280×460SL	P	6,380,000	-	-	-	102	견적의뢰 / 주문
PL300×485SL	P	7,040,000	-	-	-	118	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
