상품 상세보기 : 파워록 - 파워록 AD-N시리즈

HOME > 동력전달주변기기 > 축체결기기 > 파워록 > 파워록 AD-N시리즈

파워록

파워록 AD-N시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


51건 중 1~51건 표시

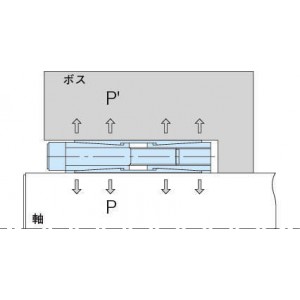

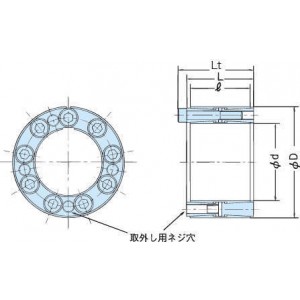

형식	축경 d (mm)	외경 D (mm)	치수(mm)	치수(mm)	치수(mm)	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	체결볼트	체결볼트	체결볼트
형식	축경 d (mm)	외경 D (mm)	L	l	Lt	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	본수	규격	체결토크 Ma(N?m)
PL019×047AD-N	19	47	35	30	41	382	40.6	237	96	6	M6×28	16.7
PL020×047AD-N	20	47	35	30	41	402	40.6	225	96	6	M6×28	16.7
PL022×047AD-N	22	47	35	30	41	441	40.6	204	96	6	M6×28	16.7
PL024×050AD-N	24	50	40	35	46	647	54.2	214	103	8	M6×30	16.7
PL025×050AD-N	25	50	40	35	46	676	54.2	205	103	8	M6×30	16.7
PL028×055AD-N	28	55	40	35	46	755	54.2	183	93	8	M6×30	16.7
PL030×055AD-N	30	55	40	35	46	784	54.2	171	93	8	M6×30	16.7
PL032×060AD-N	32	60	50	45	56	1270	81	189	101	10	M6×35	16.7
PL035×060AD-N	35	60	50	45	56	1370	81	172	101	10	M6×35	16.7
PL038×065AD-N	38	65	57	52	63	1670	89	151	88	11	M6×40	16.7
PL040×065AD-N	40	65	57	52	63	1760	89	144	88	11	M6×40	16.7
PL042×075AD-N	42	75	64	56	72	3530	170	192	108	9	M8×50	40.2
PL045×075AD-N	45	75	64	56	72	3820	170	179	108	9	M8×50	40.2
PL048×080AD-N	48	80	64	56	72	4070	170	168	101	9	M8×50	40.2
PL050×080AD-N	50	80	64	56	72	4210	170	162	101	9	M8×50	40.2
PL055×085AD-N	55	85	64	56	72	4610	170	147	95	9	M8×50	40.2
PL060×090AD-N	60	90	64	56	72	6170	208	165	110	11	M8×50	40.2
PL065×095AD-N	65	95	64	56	72	6760	208	130	89	11	M8×50	40.2
PL070×110AD-N	70	110	78	70	88	11600	330	179	114	11	M10×70	81.3
PL075×115AD-N	75	115	78	70	88	12300	330	167	109	11	M10×70	81.3
PL080×120AD-N	80	120	78	70	88	14400	360	171	114	12	M10×70	81.3
PL085×125AD-N	85	125	78	70	88	15300	360	161	109	12	M10×70	81.3
PL090×130AD-N	90	130	78	70	88	17500	390	165	114	13	M10×70	81.3
PL095×135AD-N	95	135	78	70	88	18500	390	156	110	13	M10×70	81.3
PL100×145AD-N	100	145	100	90	112	26500	531	157	108	12	M12×90	142
PL110×155AD-N	110	155	100	90	112	31700	576	155	110	13	M12×90	142
PL120×165AD-N	120	165	100	90	112	39900	664	164	119	15	M12×90	142
PL130×180AD-N	130	180	116	104	130	50700	779	153	111	13	M14×90	225
PL140×190AD-N	140	190	116	104	130	62900	900	164	121	15	M14×90	225
PL150×200AD-N	150	200	116	104	130	71900	959	164	123	16	M14×90	225
PL160×210AD-N	160	210	116	104	130	81500	1020	163	123	17	M14×90	225
PL170×225AD-N	170	225	146	134	162	106000	1240	146	110	15	M16×120	348
PL180×235AD-N	180	235	146	134	162	120000	1330	147	113	16	M16×120	348
PL190×250AD-N	190	250	146	134	162	134000	1410	148	113	17	M16×120	348
PL200×260AD-N	200	260	146	134	162	141000	1410	140	108	17	M16×120	348
PL220×285AD-N	220	285	146	134	162	183000	1670	150	118	20	M16×120	348
PL240×305AD-N	240	305	146	134	162	220000	1830	151	120	22	M16×120	348
PL260×325AD-N	260	325	146	134	162	238000	1830	114	91	22	M16×120	348
PL280×355AD-N	280	355	177	165	197	364000	2600	150	118	20	M20×150	676
PL300×375AD-N	300	375	177	165	197	429000	2860	154	123	22	M20×150	676
PL050×080AD-N-KP	50	80	64	56	72	4210	170	162	101	9	M8×50	40.2
PL055×085AD-N-KP	55	85	64	56	72	4610	170	147	95	9	M8×50	40.2
PL060×090AD-N-KP	60	90	64	56	72	6170	208	165	110	11	M8×50	40.2
PL065×095AD-N-KP	65	95	64	56	72	6760	208	130	89	11	M8×50	40.2
PL070×110AD-N-KP	70	110	78	70	88	11600	330	179	114	11	M10×70	81.3
PL075×115AD-N-KP	75	115	78	70	88	12300	330	167	109	11	M10×70	81.3
PL080×120AD-N-KP	80	120	78	70	88	14400	360	171	114	12	M10×70	81.3
PL085×125AD-N-KP	85	125	78	70	88	15300	360	161	109	12	M10×70	81.3
PL090×130AD-N-KP	90	130	78	70	88	17500	390	165	114	13	M10×70	81.3
PL095×135AD-N-KP	95	135	78	70	88	18500	390	156	110	13	M10×70	81.3
PL100×145AD-N-KP	100	145	100	90	112	26500	531	157	108	12	M12×90	142

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
PL019×047AD-N	P	264,000	-	-	-	-	견적의뢰 / 주문
PL020×047AD-N	P	264,000	-	-	-	-	견적의뢰 / 주문
PL022×047AD-N	P	264,000	-	-	-	-	견적의뢰 / 주문
PL024×050AD-N	P	290,400	-	-	-	-	견적의뢰 / 주문
PL025×050AD-N	P	290,400	-	-	-	-	견적의뢰 / 주문
PL028×055AD-N	P	308,000	-	-	-	-	견적의뢰 / 주문
PL030×055AD-N	P	308,000	-	-	-	-	견적의뢰 / 주문
PL032×060AD-N	P	352,000	-	-	-	1	견적의뢰 / 주문
PL035×060AD-N	P	352,000	-	-	-	1	견적의뢰 / 주문
PL038×065AD-N	P	396,000	-	-	-	1	견적의뢰 / 주문
PL040×065AD-N	P	396,000	-	-	-	1	견적의뢰 / 주문
PL042×075AD-N	P	440,000	-	-	-	1	견적의뢰 / 주문
PL045×075AD-N	P	484,000	-	-	-	1	견적의뢰 / 주문
PL048×080AD-N	P	536,800	-	-	-	1	견적의뢰 / 주문
PL050×080AD-N	P	536,800	-	-	-	1	견적의뢰 / 주문
PL055×085AD-N	P	563,200	-	-	-	1	견적의뢰 / 주문
PL060×090AD-N	P	589,600	-	-	-	2	견적의뢰 / 주문
PL065×095AD-N	P	633,600	-	-	-	2	견적의뢰 / 주문
PL070×110AD-N	P	800,800	-	-	-	3	견적의뢰 / 주문
PL075×115AD-N	P	809,600	-	-	-	3	견적의뢰 / 주문
PL080×120AD-N	P	880,000	-	-	-	4	견적의뢰 / 주문
PL085×125AD-N	P	924,000	-	-	-	4	견적의뢰 / 주문
PL090×130AD-N	P	924,000	-	-	-	4	견적의뢰 / 주문
PL095×135AD-N	P	968,000	-	-	-	4	견적의뢰 / 주문
PL100×145AD-N	P	1,232,000	-	-	-	6	견적의뢰 / 주문
PL110×155AD-N	P	1,364,000	-	-	-	7	견적의뢰 / 주문
PL120×165AD-N	P	1,452,000	-	-	-	7	견적의뢰 / 주문
PL130×180AD-N	P	1,980,000	-	-	-	8	견적의뢰 / 주문
PL140×190AD-N	P	2,024,000	-	-	-	9	견적의뢰 / 주문
PL150×200AD-N	P	2,178,000	-	-	-	9	견적의뢰 / 주문
PL160×210AD-N	P	2,552,000	-	-	-	10	견적의뢰 / 주문
PL170×225AD-N	P	3,410,000	-	-	-	18	견적의뢰 / 주문
PL180×235AD-N	P	3,674,000	-	-	-	19	견적의뢰 / 주문
PL190×250AD-N	P	5,148,000	-	-	-	21	견적의뢰 / 주문
PL200×260AD-N	P	5,280,000	-	-	-	23	견적의뢰 / 주문
PL220×285AD-N	P	6,116,000	-	-	-	27	견적의뢰 / 주문
PL240×305AD-N	P	6,688,000	-	-	-	29	견적의뢰 / 주문
PL260×325AD-N	P	7,304,000	-	-	-	31	견적의뢰 / 주문
PL280×355AD-N	P	8,096,000	-	-	-	47	견적의뢰 / 주문
PL300×375AD-N	P	8,624,000	-	-	-	50	견적의뢰 / 주문
PL050×080AD-N-KP	P	968,000	-	-	-	1	견적의뢰 / 주문
PL055×085AD-N-KP	P	1,012,000	-	-	-	1	견적의뢰 / 주문
PL060×090AD-N-KP	P	1,062,600	-	-	-	2	견적의뢰 / 주문
PL065×095AD-N-KP	P	1,144,000	-	-	-	2	견적의뢰 / 주문
PL070×110AD-N-KP	P	1,441,000	-	-	-	3	견적의뢰 / 주문
PL075×115AD-N-KP	P	1,463,000	-	-	-	3	견적의뢰 / 주문
PL080×120AD-N-KP	P	1,584,000	-	-	-	4	견적의뢰 / 주문
PL085×125AD-N-KP	P	1,661,000	-	-	-	4	견적의뢰 / 주문
PL090×130AD-N-KP	P	1,661,000	-	-	-	4	견적의뢰 / 주문
PL095×135AD-N-KP	P	1,738,000	-	-	-	4	견적의뢰 / 주문
PL100×145AD-N-KP	P	2,222,000	-	-	-	6	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
