파워록

파워록 ML시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


35건 중 1~35건 표시

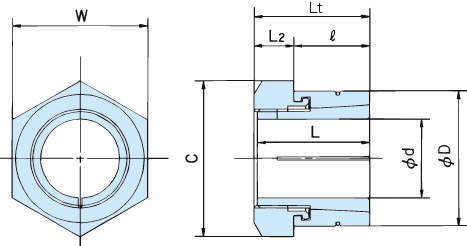

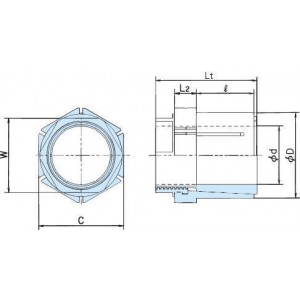

형식	타입	축경 d (mm)	외경 D (mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	타입	축경 d (mm)	외경 D (mm)	Lt	l	L2	L	W	C
PL005x016M	ML타입	5	16	15	10	5	14	17	19.6
PL006x016M	ML타입	6	16	15	10	5	14	17	19.6
PL007x021M	ML타입	7	21	21	14	7	20	22	25.4
PL008x021M	ML타입	8	21	21	14	7	20	22	25.4
PL009x021M	ML타입	9	21	21	14	7	20	22	25.4
PL010x024M	ML타입	10	24	22	14	8	21	24	27.7
PL011x024M	ML타입	11	24	22	14	8	21	24	27.7
PL012x024M	ML타입	12	24	22	14	8	21	24	27.7
PL014x031M	ML타입	14	31	27	17	10	26	32	37
PL015x031M	ML타입	15	31	27	17	10	26	32	37
PL016x031M	ML타입	16	31	27	17	10	26	32	37
PL017x036M	ML타입	17	36	33	21	12	32	36	41.6
PL018x036M	ML타입	18	36	33	21	12	32	36	41.6
PL019x036M	ML타입	19	36	33	21	12	32	36	41.6
PL020x041M	ML타입	20	41	35	23	12	34	41	47.3
PL022x041M	ML타입	22	41	35	23	12	34	41	47.3
PL024x041M	ML타입	24	41	35	23	12	34	41	47.3
PL025x046M	ML타입	25	46	37	25	12	36	46	53.1
PL028x046M	ML타입	28	46	37	25	12	36	46	53.1
PL030x050M	ML타입	30	50	41	28	13	40	50	57.7
PL032x050M	ML타입	32	50	41	28	13	40	50	57.7
PL034x060MG	MG타입	34	60.5	70	38	13	-	50	60.3
PL035x060MG	MG타입	35	60.5	70	38	13	-	50	60.3
PL036x060MG	MG타입	36	60.5	70	38	13	-	50	60.3
PL038x060MG	MG타입	38	60.5	70	38	13	-	50	60.3
PL040x067MG	MG타입	40	67	79.5	43	17.5	-	60	66.7
PL042x067MG	MG타입	42	67	79.5	43	17.5	-	60	66.7
PL045x067MG	MG타입	45	67	79.5	43	17.5	-	60	66.7
PL048x073MG	MG타입	48	73	90.5	51	19	-	65	73
PL050x073MG	MG타입	50	73	90.5	51	19	-	65	73
PL055x080MG	MG타입	55	80	95.3	54	20.5	-	70	79.4
PL060x086MG	MG타입	60	86	98.4	57.2	19	-	75	85.7
PL065x092MG	MG타입	65	92	103.2	60.3	20.5	-	82	92.1
PL070x092MG	MG타입	70	92	103.2	60.3	20.5	-	82	92.1
PL075x100MG	MG타입	75	100	108	63.5	20.5	-	90	98.4

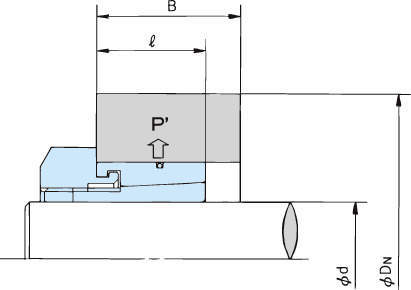

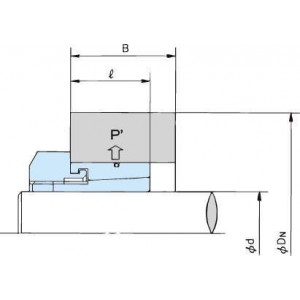

형식	전달토르크 Mt (N·m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	너트체결토르크 Ma (N·m)
형식	전달토르크 Mt (N·m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	너트체결토르크 Ma (N·m)
PL005x016M	6.76	2.65	181	45	5.39
PL006x016M	8.13	2.65	161	45	5.39
PL007x021M	22.5	6.57	179	60	16.7
PL008x021M	26.5	6.57	163	60	16.7
PL009x021M	29.4	6.57	150	60	16.7
PL010x024M	42.1	8.43	180	68	24.5
PL011x024M	46.1	8.43	172	68	24.5
PL012x024M	50	8.43	164	68	24.5
PL014x031M	108	16.1	186	81	60.8
PL015x031M	118	16.1	179	81	60.8
PL016x031M	127	16.1	173	81	60.8
PL017x036M	196	22.8	181	80	104
PL018x036M	206	22.8	175	80	104
PL019x036M	216	22.8	171	80	104
PL020x041M	245	24.9	156	71	129
PL022x041M	274	24.9	149	71	129
PL024x041M	294	24.9	144	71	129
PL025x046M	374	30.1	138	70	178
PL028x046M	421	30.1	131	70	178
PL030x050M	451	30.1	111	66	274
PL032x050M	480	30.1	104	66	274
PL034x060MG	570	33.7	65	39	260
PL035x060MG	590	33.7	63	39	260
PL036x060MG	600	33.7	61	39	260
PL038x060MG	640	33.7	58	39	260
PL040x067MG	720	36.2	53	34	316
PL042x067MG	760	36.2	51	34	316
PL045x067MG	810	36.2	47	34	316
PL048x073MG	1350	57.5	60	42	554
PL050x073MG	1430	57.5	57	42	554
PL055x080MG	1560	56.8	49	38	600
PL060x086MG	1650	55.1	41	30	635
PL065x092MG	1770	54.5	36	27	680
PL070x092MG	1900	54.5	33	27	680
PL075x100MG	2000	56	30	24	750

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
PL005x016M	P	149,600	-	-	-	-	견적의뢰 / 주문
PL006x016M	P	149,600	-	-	-	-	견적의뢰 / 주문
PL007x021M	P	154,000	-	-	-	-	견적의뢰 / 주문
PL008x021M	P	154,000	-	-	-	-	견적의뢰 / 주문
PL009x021M	P	154,000	-	-	-	-	견적의뢰 / 주문
PL010x024M	P	158,400	-	-	-	-	견적의뢰 / 주문
PL011x024M	P	158,400	-	-	-	-	견적의뢰 / 주문
PL012x024M	P	158,400	-	-	-	-	견적의뢰 / 주문
PL014x031M	P	198,000	-	-	-	-	견적의뢰 / 주문
PL015x031M	P	198,000	-	-	-	-	견적의뢰 / 주문
PL016x031M	P	198,000	-	-	-	-	견적의뢰 / 주문
PL017x036M	P	211,200	-	-	-	-	견적의뢰 / 주문
PL018x036M	P	211,200	-	-	-	-	견적의뢰 / 주문
PL019x036M	P	211,200	-	-	-	-	견적의뢰 / 주문
PL020x041M	P	220,000	-	-	-	-	견적의뢰 / 주문
PL022x041M	P	220,000	-	-	-	-	견적의뢰 / 주문
PL024x041M	P	220,000	-	-	-	-	견적의뢰 / 주문
PL025x046M	P	255,200	-	-	-	-	견적의뢰 / 주문
PL028x046M	P	255,200	-	-	-	-	견적의뢰 / 주문
PL030x050M	P	286,000	-	-	-	-	견적의뢰 / 주문
PL032x050M	P	286,000	-	-	-	-	견적의뢰 / 주문
PL034x060MG	P	308,000	-	-	-	1	견적의뢰 / 주문
PL035x060MG	P	308,000	-	-	-	1	견적의뢰 / 주문
PL036x060MG	P	308,000	-	-	-	1	견적의뢰 / 주문
PL038x060MG	P	308,000	-	-	-	1	견적의뢰 / 주문
PL040x067MG	P	374,000	-	-	-	1	견적의뢰 / 주문
PL042x067MG	P	374,000	-	-	-	1	견적의뢰 / 주문
PL045x067MG	P	374,000	-	-	-	1	견적의뢰 / 주문
PL048x073MG	P	506,000	-	-	-	1	견적의뢰 / 주문
PL050x073MG	P	506,000	-	-	-	1	견적의뢰 / 주문
PL055x080MG	P	770,000	-	-	-	2	견적의뢰 / 주문
PL060x086MG	P	858,000	-	-	-	2	견적의뢰 / 주문
PL065x092MG	P	946,000	-	-	-	3	견적의뢰 / 주문
PL070x092MG	P	946,000	-	-	-	3	견적의뢰 / 주문
PL075x100MG	P	1,078,000	-	-	-	3	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
