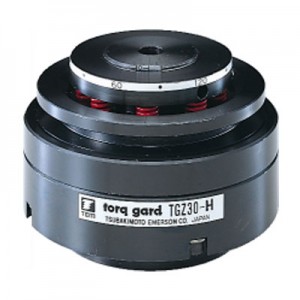

쇼크가드 TGZ시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 12건 중 1~12건 표시 | |

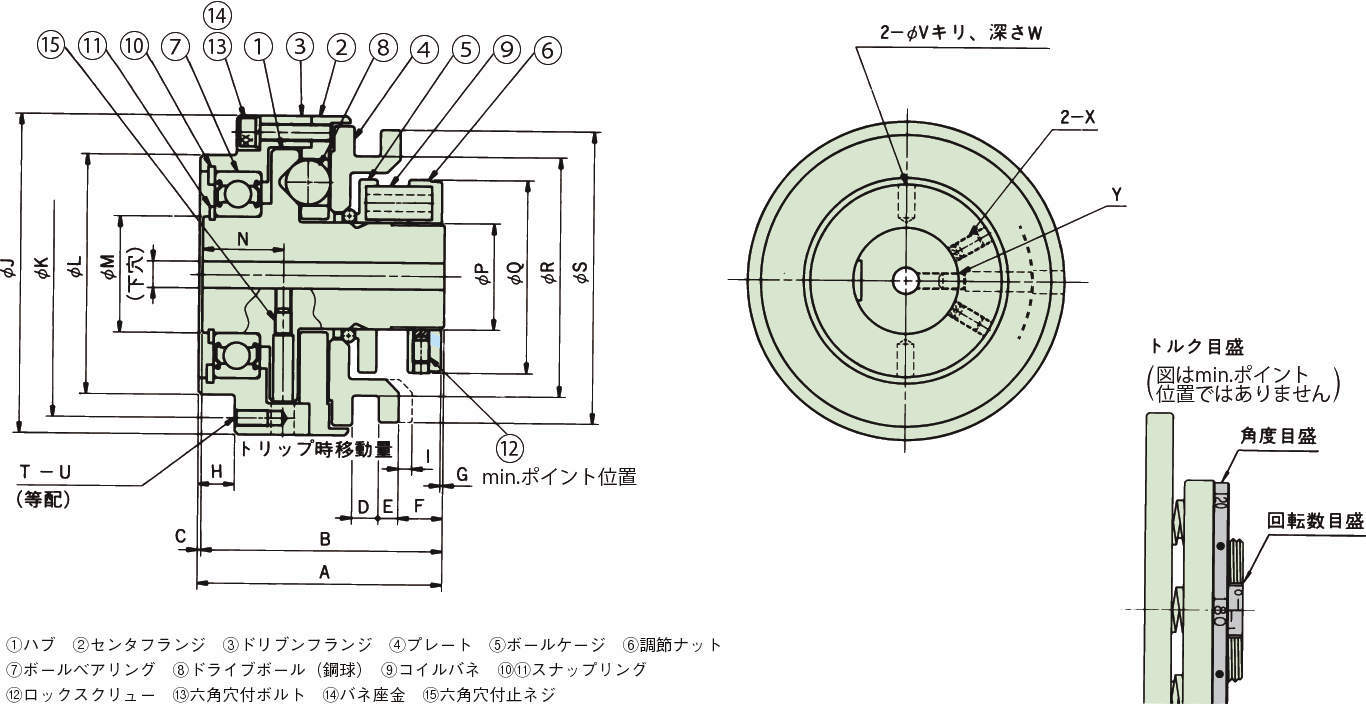

| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 축구멍직경(mm) | 축구멍직경(mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F mm) |
| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 예비구멍 | 최대 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F mm) |
| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F mm) | ||
| TGZ20-L | 노랑×3 | 2.4～8.3 | 1800 | 8 | 20 | 74 | 73 | 1 | 8 | 6 | 13.5 |
| TGZ20-M | 파랑×3 | 4.1～16 | 1800 | 8 | 20 | 74 | 73 | 1 | 8 | 6 | 13.5 |
| TGZ20-H | 파랑×6 | 8.2～31 | 1800 | 8 | 20 | 74 | 73 | 1 | 8 | 6 | 13.5 |
| TGZ30-L | 노랑×4 | 5.9～21 | 1800 | 12 | 30 | 83.5 | 82 | 1.5 | 8 | 6 | 14.5 |
| TGZ30-M | 빨강×4 | 20～52 | 1800 | 12 | 30 | 83.5 | 82 | 1.5 | 8 | 6 | 14.5 |
| TGZ30-H | 빨강×8 | 39～108 | 1800 | 12 | 30 | 83.5 | 82 | 1.5 | 8 | 6 | 14.5 |
| TGZ40-L | 파랑×5 | 25～93 | 1800 | 17 | 40 | 101 | 100 | 1 | 9 | 8 | 20 |
| TGZ40-M | 빨강×5 | 44～127 | 1800 | 17 | 40 | 101 | 100 | 1 | 9 | 8 | 20 |
| TGZ40-H | 빨강×10 | 88～245 | 1800 | 17 | 40 | 101 | 100 | 1 | 9 | 8 | 20 |
| TGZ50-L | 빨강×5 | 63～157 | 1800 | 22 | 50 | 114.5 | 112 | 2.5 | 10 | 9 | 20.2 |
| TGZ50-M | 빨강×10 | 127～304 | 1800 | 22 | 50 | 114.5 | 112 | 2.5 | 10 | 9 | 20.2 |
| TGZ50-H | 그린×10 | 245～451 | 1800 | 22 | 50 | 114.5 | 112 | 2.5 | 10 | 9 | 20.2 |
| 형식 | min포인트위치 G (mm) | H mm) | 트립시 이동량 | J (mm) | P.C.D K (mm) | L (mm) | M (mm) | N (mm) | P (mm) | Q (mm) | R (mm) |
| 형식 | min포인트위치 G (mm) | H mm) | I | J (mm) | P.C.D K (mm) | L (mm) | M (mm) | N (mm) | P (mm) | Q (mm) | R (mm) |
| 형식 | min포인트위치 G (mm) | H mm) | (mm) | J (mm) | P.C.D K (mm) | L (mm) | M (mm) | N (mm) | P (mm) | Q (mm) | R (mm) |
| TGZ20-L | 0.8 | 11 | 4.1 | 96 | 86 | 72 | 35 | 24.5 | 32 | 57 | 70 |
| TGZ20-M | 0.8 | 11 | 4.1 | 96 | 86 | 72 | 35 | 24.5 | 32 | 57 | 70 |
| TGZ20-H | 0.8 | 11 | 4.1 | 96 | 86 | 72 | 35 | 24.5 | 32 | 57 | 70 |
| TGZ30-L | 1.1 | 11.5 | 4.7 | 118 | 106 | 87 | 45 | 27.5 | 45 | 76 | 88 |
| TGZ30-M | 1.1 | 11.5 | 4.7 | 118 | 106 | 87 | 45 | 27.5 | 45 | 76 | 88 |
| TGZ30-H | 1.1 | 11.5 | 4.7 | 118 | 106 | 87 | 45 | 27.5 | 45 | 76 | 88 |
| TGZ40-L | 1.1 | 14 | 5.9 | 152 | 139 | 114 | 65 | 32.5 | 65 | 104 | 119 |
| TGZ40-M | 1.1 | 14 | 5.9 | 152 | 139 | 114 | 65 | 32.5 | 65 | 104 | 119 |
| TGZ40-H | 1.1 | 14 | 5.9 | 152 | 139 | 114 | 65 | 32.5 | 65 | 104 | 119 |
| TGZ50-L | 1.2 | 16 | 7 | 178 | 162 | 133 | 75 | 37 | 75 | 114 | 138 |
| TGZ50-M | 1.2 | 16 | 7 | 178 | 162 | 133 | 75 | 37 | 75 | 114 | 138 |
| TGZ50-H | 1.2 | 16 | 7 | 178 | 162 | 133 | 75 | 37 | 75 | 114 | 138 |
| 형식 | S (mm) | T (mm) | U | V (mm) | W (mm) | 나사사이즈 | 나사사이즈 | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| 형식 | S (mm) | T (mm) | U | V (mm) | W (mm) | X | Y | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| 형식 | S (mm) | T (mm) | U | V (mm) | W (mm) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) | ||
| TGZ20-L | 88 | 4 | M5-L10 | 5 | 10 | M5-L10 | M5-L10 | 0.273×10^-2 | 1.09×10^-2 |
| TGZ20-M | 88 | 4 | M5-L10 | 5 | 10 | M5-L10 | M5-L10 | 0.273×10^-2 | 1.09×10^-2 |
| TGZ20-H | 88 | 4 | M5-L10 | 5 | 10 | M5-L10 | M5-L10 | 0.273×10^-2 | 1.09×10^-2 |
| TGZ30-L | 108 | 4 | M6-L12 | 6 | 10 | M5-L10 | M6-L10 | 0.69×10^-2 | 2.78×10^-2 |
| TGZ30-M | 108 | 4 | M6-L12 | 6 | 10 | M5-L10 | M6-L10 | 0.69×10^-2 | 2.78×10^-2 |
| TGZ30-H | 108 | 4 | M6-L12 | 6 | 10 | M5-L10 | M6-L10 | 0.69×10^-2 | 2.78×10^-2 |
| TGZ40-L | 141 | 6 | M6-L12 | 8 | 14 | M8-L10 | M8-L10 | 2.40×10^-2 | 9.60×10^-2 |
| TGZ40-M | 141 | 6 | M6-L12 | 8 | 14 | M8-L10 | M8-L10 | 2.40×10^-2 | 9.60×10^-2 |
| TGZ40-H | 141 | 6 | M6-L12 | 8 | 14 | M8-L10 | M8-L10 | 2.40×10^-2 | 9.60×10^-2 |
| TGZ50-L | 166 | 6 | M8-L16 | 9 | 14 | M8-L10 | M8-L10 | 530×10^-2 | 21.2×10^-2 |
| TGZ50-M | 166 | 6 | M8-L16 | 9 | 14 | M8-L10 | M8-L10 | 530×10^-2 | 21.2×10^-2 |
| TGZ50-H | 166 | 6 | M8-L16 | 9 | 14 | M8-L10 | M8-L10 | 530×10^-2 | 21.2×10^-2 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 질량 | 견적의뢰 및 주문 | |||
| TGZ20-L | P | 996,600 | - | - | - | 3 | 견적의뢰 / 주문 |
| TGZ20-M | P | 996,600 | - | - | - | 3 | 견적의뢰 / 주문 |
| TGZ20-H | P | 996,600 | - | - | - | 3 | 견적의뢰 / 주문 |
| TGZ30-L | P | 1,474,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| TGZ30-M | P | 1,474,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| TGZ30-H | P | 1,474,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| TGZ40-L | P | 1,958,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| TGZ40-M | P | 1,958,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| TGZ40-H | P | 1,958,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| TGZ50-L | P | 2,442,000 | - | - | - | 14 | 견적의뢰 / 주문 |
| TGZ50-M | P | 2,442,000 | - | - | - | 14 | 견적의뢰 / 주문 |
| TGZ50-H | P | 2,442,000 | - | - | - | 14 | 견적의뢰 / 주문 |
 |
