쇼크가드

쇼크가드 TGM시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


22건 중 1~22건 표시

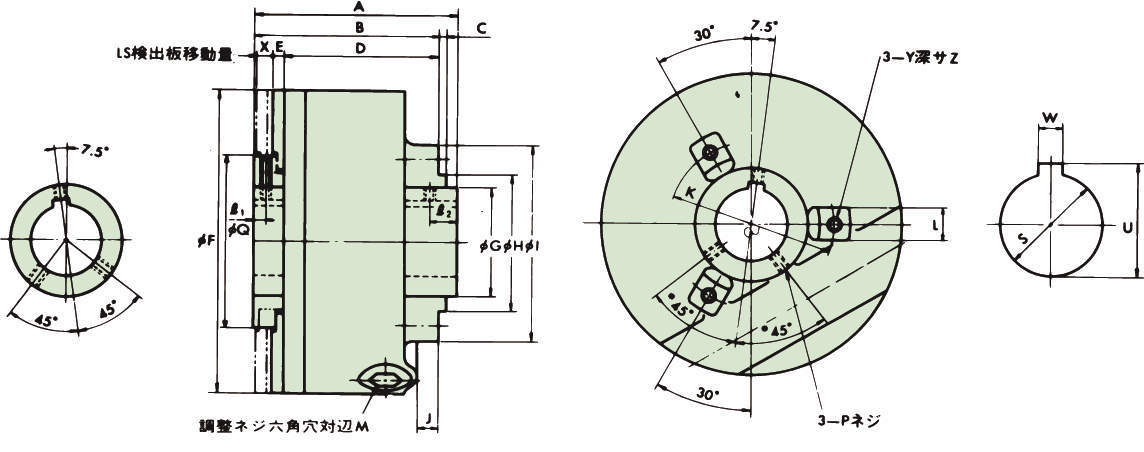

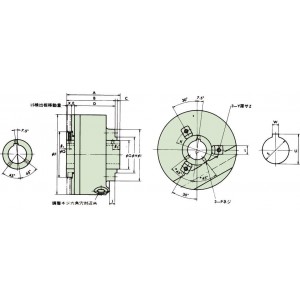

형식	설정 토크범위 (N?m)	최고 회전속도 (r/min)	축구멍직경 (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F mm)	G (mm)	H (mm)	I (mm)	J (mm)	K (mm)	L (mm)	M (mm)	P	Q (mm)	l1 (mm)	l2 (mm)	S (mm)	U (mm)	W (mm)	X (mm)	Y	Z (mm)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)
형식	설정 토크범위 (N?m)	최고 회전속도 (r/min)	축구멍직경 (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F mm)	G (mm)	H (mm)	I (mm)	J (mm)	K (mm)	L (mm)	M (mm)	P	Q (mm)	l1 (mm)	l2 (mm)	S (mm)	U (mm)	W (mm)	X (mm)	Y	Z (mm)	관성 모멘트 (kg?m2)	GD2 (kgf?m2)
TGM3-D10	1.5～3.7	600	10	60	57	2	48	3	80	22	30	50	3	40	8	5	M4	40	4	6	14	16.3	5	4	M4	8	0.0425×10＾-2	0.17×10＾-2
TGM3-D12	1.5～3.7	600	12	60	57	2	48	3	80	22	30	50	3	40	8	5	M4	40	4	6	14	16.3	5	4	M4	8	0.0425×10＾-2	0.17×10＾-2
TGM3-D14	1.5～3.7	600	14	60	57	2	48	3	80	22	30	50	3	40	8	5	M4	40	4	6	14	16.3	5	4	M4	8	0.0425×10＾-2	0.17×10＾-2
TGM6-D10	2.5～6.4	600	10	60	57	2	48	3	80	22	30	50	3	40	8	5	M4	40	4	6	14	16.3	5	4	M4	8	0.0425×10＾-2	0.17×10＾-2
TGM6-D12	2.5～6.4	600	12	60	57	2	48	3	80	22	30	50	3	40	8	5	M4	40	4	6	14	16.3	5	4	M4	8	0.0425×10＾-2	0.17×10＾-2
TGM6-D14	2.5～6.4	600	14	60	57	2	48	3	80	22	30	50	3	40	8	5	M4	40	4	6	14	16.3	5	4	M4	8	0.0425×10＾-2	0.17×10＾-2
TGM20-D14	6.4～20	500	14	70	66	3	57	3	100	30	40	60	4	50	10	6	M4	50	4	7	20	22.8	6	4	M5	10	0.168×10＾-2	0.67×10＾-2
TGM20-D16	6.4～20	500	16	70	66	3	57	3	100	30	40	60	4	50	10	6	M4	50	4	7	20	22.8	6	4	M5	10	0.168×10＾-2	0.67×10＾-2
TGM20-D18	6.4～20	500	18	70	66	3	57	3	100	30	40	60	4	50	10	6	M4	50	4	7	20	22.8	6	4	M5	10	0.168×10＾-2	0.67×10＾-2
TGM20-D20	6.4～20	500	20	70	66	3	57	3	100	30	40	60	4	50	10	6	M4	50	4	7	20	22.8	6	4	M5	10	0.168×10＾-2	0.67×10＾-2
TGM60-D20	20～69	300	20	89	81	3	68	5	133	47.6	60	86	7	73	14	12	M5	76	6	12	30	33.3	8	6	M6	13	0.938×10＾-2	3.75×10＾-2
TGM60-D22	20～69	300	22	89	81	3	68	5	133	47.6	60	86	7	73	14	12	M5	76	6	12	30	33.3	8	6	M6	13	0.938×10＾-2	3.75×10＾-2
TGM60-D25	20～69	300	25	89	81	3	68	5	133	47.6	60	86	7	73	14	12	M5	76	6	12	30	33.3	8	6	M6	13	0.938×10＾-2	3.75×10＾-2
TGM60-D28	20～69	300	28	89	81	3	68	5	133	47.6	60	86	7	73	14	12	M5	76	6	12	30	33.3	8	6	M6	13	0.938×10＾-2	3.75×10＾-2
TGM60-D30	20～69	300	30	89	81	3	68	5	133	47.6	60	86	7	73	14	12	M5	76	6	12	30	33.3	8	6	M6	13	0.938×10＾-2	3.75×10＾-2
TGM200-D30	68～225	200	30	110	100	3	85	5	178	69.9	82	133	14	114	20	12	M6	105	7	14	50	53.8	14	6	M10	19	4.03×10＾-2	16.1×10＾-2
TGM200-D35	68～225	200	35	110	100	3	85	5	178	69.9	82	133	14	114	20	12	M6	105	7	14	50	53.8	14	6	M10	19	4.03×10＾-2	16.1×10＾-2
TGM200-D40	68～225	200	40	110	100	3	85	5	178	69.9	82	133	14	114	20	12	M6	105	7	14	50	53.8	14	6	M10	19	4.03×10＾-2	16.1×10＾-2
TGM200-D45	68～225	200	45	110	100	3	85	5	178	69.9	82	133	14	114	20	12	M6	105	7	14	50	53.8	14	6	M10	19	4.03×10＾-2	16.1×10＾-2
TGM200-D50	68～225	200	50	110	100	3	85	5	178	69.9	82	133	14	114	20	12	M6	105	7	14	50	53.8	14	6	M10	19	4.03×10＾-2	16.1×10＾-2
TGM400-D60	225～451	150	60	157	147	9	131	5	273	88.9	114	190	17	165	28	17	M8	124	7	16	60	64.4	18	8	M12	28	40.0×10＾-2	160×10＾-2
TGM800-D60	451～902	150	60	157	147	9	131	5	273	88.9	114	190	17	165	28	17	M8	124	7	16	60	64.4	18	8	M12	28	40.0×10＾-2	160×10＾-2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
TGM3-D10	P	974,600	-	-	-	1	견적의뢰 / 주문
TGM3-D12	P	974,600	-	-	-	1	견적의뢰 / 주문
TGM3-D14	P	884,400	-	-	-	1	견적의뢰 / 주문
TGM6-D10	P	974,600	-	-	-	1	견적의뢰 / 주문
TGM6-D12	P	974,600	-	-	-	1	견적의뢰 / 주문
TGM6-D14	P	884,400	-	-	-	1	견적의뢰 / 주문
TGM20-D14	P	1,177,000	-	-	-	1	견적의뢰 / 주문
TGM20-D16	P	1,177,000	-	-	-	1	견적의뢰 / 주문
TGM20-D18	P	1,177,000	-	-	-	1	견적의뢰 / 주문
TGM20-D20	P	1,071,400	-	-	-	1	견적의뢰 / 주문
TGM60-D20	P	2,002,000	-	-	-	3	견적의뢰 / 주문
TGM60-D22	P	2,002,000	-	-	-	3	견적의뢰 / 주문
TGM60-D25	P	2,002,000	-	-	-	3	견적의뢰 / 주문
TGM60-D28	P	2,002,000	-	-	-	3	견적의뢰 / 주문
TGM60-D30	P	1,815,000	-	-	-	3	견적의뢰 / 주문
TGM200-D30	P	2,728,000	-	-	-	5	견적의뢰 / 주문
TGM200-D35	P	2,728,000	-	-	-	5	견적의뢰 / 주문
TGM200-D40	P	2,728,000	-	-	-	5	견적의뢰 / 주문
TGM200-D45	P	2,728,000	-	-	-	5	견적의뢰 / 주문
TGM200-D50	P	2,464,000	-	-	-	5	견적의뢰 / 주문
TGM400-D60	P	4,378,000	-	-	-	17	견적의뢰 / 주문
TGM800-D60	P	4,510,000	-	-	-	17	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
