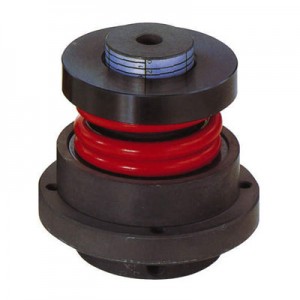

쇼크가드 TGB시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 22건 중 1~22건 표시 | |

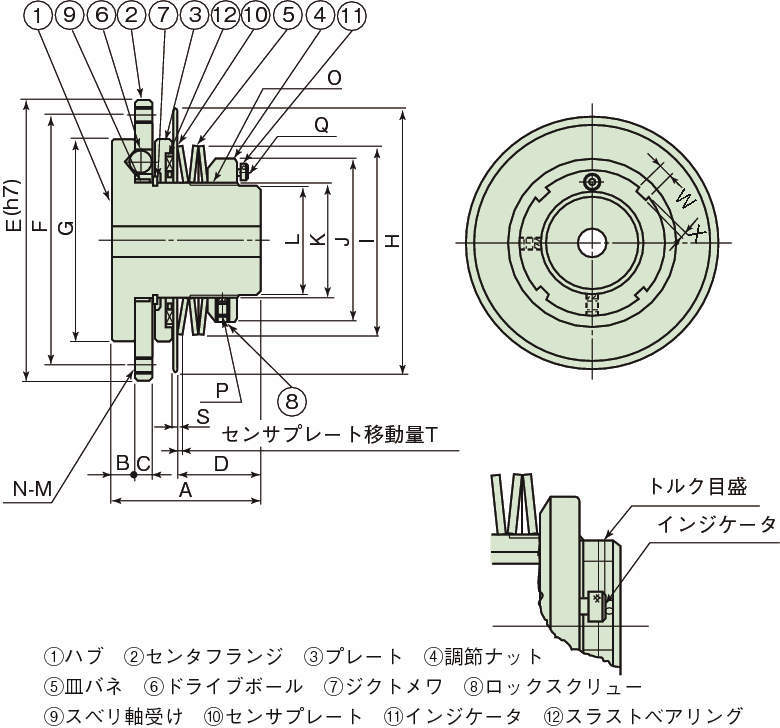

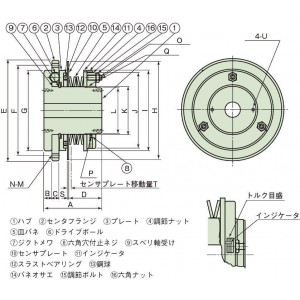

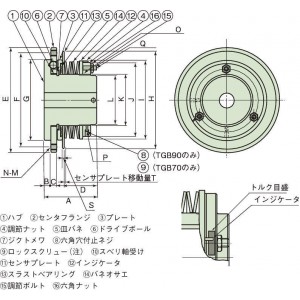

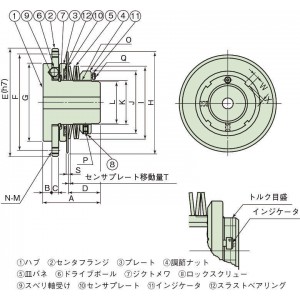

| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 축구멍직경(mm) | 축구멍직경(mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | P.C.D F (mm) |
| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 예비구멍 | 최대 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | P.C.D F (mm) |
| TGB08-L | 노랑 | 0.29～1.47 | 1200 | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 |
| TGB08-M | 파랑 | 0.78～2.16 | 1200 | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 |
| TGB08-H | 오렌지 | 1.17～2.94 | 1200 | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 |
| TGB12-L | 노랑 | 0.68～2.94 | 1000 | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 |
| TGB12-M | 파랑 | 1.96～4.9 | 1000 | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 |
| TGB12-H | 오렌지 | 2.94～5.88 | 1000 | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 |
| TGB16-L | 노랑 | 1.47～4.9 | 900 | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 |
| TGB16-M | 파랑 | 2.94～7.84 | 900 | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 |
| TGB16-H | 오렌지 | 5.88～11.76 | 900 | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 |
| TGB20-H | 오렌지 | 9.8～44 | 700 | 8 | 20 | 47 | 7.5 | 5.7 | 25 | 90 | 78 |
| TGB30-L | 노랑 | 20～54 | 500 | 12 | 30 | 60 | 9.5 | 7 | 33 | 113 | 100 |
| TGB30-H | 오렌지 | 54～167 | 500 | 12 | 30 | 60 | 9.5 | 7 | 33 | 113 | 100 |
| TGB50-L | 노랑 | 69～147 | 300 | 22 | 50 | 81 | 14.5 | 8.5 | 44.8 | 160 | 142 |
| TGB50-M | 파랑 | 137～412 | 300 | 22 | 50 | 81 | 14.5 | 8.5 | 44.8 | 160 | 142 |
| TGB50-H | 오렌지 | 196～539 | 300 | 22 | 50 | 81 | 14.5 | 8.5 | 44.8 | 160 | 142 |
| TGB70-H | 오렌지 | 294～1080 | 160 | 32 | 70 | 110 | 14.5 | 12 | 68.5 | 220 | 200 |
| TGB90-L | 노랑 | 441～1320 | 120 | 42 | 90 | 157 | 25 | 22 | 88.6 | 295 | 265 |
| TGB90-H | 오렌지 | 931～3140 | 120 | 42 | 90 | 157 | 25 | 22 | 88.6 | 295 | 265 |
| TGB110-L | 노랑 | 686～1960 | 100 | 52 | 110 | 195 | 30 | 25 | 105 | 355 | 325 |
| TGB110-H | 오렌지 | 1570～5100 | 100 | 52 | 110 | 195 | 30 | 25 | 105 | 355 | 325 |
| TGB130-L | 노랑 | 1176～3038 | 80 | 60 | 130 | 230 | 35 | 27 | 130 | 400 | 360 |
| TGB130-H | 오렌지 | 2650～7154 | 80 | 60 | 130 | 230 | 35 | 27 | 130 | 400 | 360 |
| 형식 | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | N (mm) | O | P | Q |
| 형식 | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | N (mm) | O | P | Q |
| TGB08-L | 26 | 33 | - | 29.5 | 15 | - | 3 | M15×1 | M3-L4 | - |
| TGB08-M | 26 | 33 | - | 29.5 | 15 | - | 3 | M15×1 | M3-L4 | - |
| TGB08-H | 26 | 33 | - | 29.5 | 15 | - | 3 | M15×1 | M3-L4 | - |
| TGB12-L | 32 | 40 | - | 35 | 20 | - | 3 | M20×1 | M4-L6 | - |
| TGB12-M | 32 | 40 | - | 35 | 20 | - | 3 | M20×1 | M4-L6 | - |
| TGB12-H | 32 | 40 | - | 35 | 20 | - | 3 | M20×1 | M4-L6 | - |
| TGB16-L | 39 | 48 | - | 45 | 25 | - | 3 | M25×1.5 | M5-L6 | - |
| TGB16-M | 39 | 48 | - | 45 | 25 | - | 3 | M25×1.5 | M5-L6 | - |
| TGB16-H | 39 | 48 | - | 45 | 25 | - | 3 | M25×1.5 | M5-L6 | - |
| TGB20-H | 62 | 82 | 54 | 48 | 32 | 30 | 4 | M32×1.5 | M5-L6 | M4-L8 |
| TGB30-L | 82 | 106 | 75 | 65 | 45 | 42.5 | 6 | M45×1.5 | M5-L6 | M4-L10 |
| TGB30-H | 82 | 106 | 75 | 65 | 45 | 42.5 | 6 | M45×1.5 | M5-L6 | M4-L10 |
| TGB50-L | 122 | 150 | 116.7 | 98 | 75 | 70 | 6 | M75×2 | M5-L10 | M4-L14 |
| TGB50-M | 122 | 150 | 116.7 | 98 | 75 | 70 | 6 | M75×2 | M5-L10 | M4-L14 |
| TGB50-H | 122 | 150 | 116.7 | 98 | 75 | 70 | 6 | M75×2 | M5-L10 | M4-L14 |
| TGB70-H | 170 | 205 | 166 | 157 | 110 | 106 | 6 | M110×2 | M5-L10 | M10-L28 |
| TGB90-L | 236 | 290 | 213 | 203 | 130 | 124 | 8 | M130×2 | M10-L20 | M16-L35 |
| TGB90-H | 236 | 290 | 213 | 203 | 130 | 124 | 8 | M130×2 | M10-L20 | M16-L35 |
| TGB110-L | 287 | 345 | 278 | 266 | 160 | 155 | 6 | M160×3 | M12-L20 | M16-L45 |
| TGB110-H | 287 | 345 | 278 | 266 | 160 | 155 | 6 | M160×3 | M12-L20 | M16-L45 |
| TGB130-L | 319 | 390 | 316 | 304 | 190 | 184 | 8 | M190×3 | M16-L30 | M20-L60 |
| TGB130-H | 319 | 390 | 316 | 304 | 190 | 184 | 8 | M190×3 | M16-L30 | M20-L60 |
| 형식 | S (mm) | T (mm) | W (mm) | X (mm) | U | 스냅링크기 Y (mm) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| 형식 | S (mm) | T (mm) | W (mm) | X (mm) | U | 스냅링크기 Y (mm) | 관성 모멘트 (kg?m2) | GD2 (kgf?m2) |
| TGB08-L | - | 0.9 | - | - | - | - | 0.0025×10^-2 | 0.010×10^-2 |
| TGB08-M | - | 0.9 | - | - | - | - | 0.0025×10^-2 | 0.010×10^-2 |
| TGB08-H | - | 0.9 | - | - | - | - | 0.0025×10^-2 | 0.010×10^-2 |
| TGB12-L | - | 1 | - | - | - | - | 0.0065×10^-2 | 0.026×10^-2 |
| TGB12-M | - | 1 | - | - | - | - | 0.0065×10^-2 | 0.026×10^-2 |
| TGB12-H | - | 1 | - | - | - | - | 0.0065×10^-2 | 0.026×10^-2 |
| TGB16-L | - | 1.2 | - | - | - | - | 0.0180×10^-2 | 0.072×10^-2 |
| TGB16-M | - | 1.2 | - | - | - | - | 0.0180×10^-2 | 0.072×10^-2 |
| TGB16-H | - | 1.2 | - | - | - | - | 0.0180×10^-2 | 0.072×10^-2 |
| TGB20-H | 2 | 1.8 | 5 | 2 | - | 32 | 0.058×10^-2 | 0.23×10^-2 |
| TGB30-L | 2 | 2 | 6 | 2.5 | - | 45 | 0.20×10^-2 | 0.79×10^-2 |
| TGB30-H | 2 | 2 | 6 | 2.5 | - | 45 | 0.20×10^-2 | 0.79×10^-2 |
| TGB50-L | 3 | 2.7 | 8 | 3.5 | - | 75 | 1.21×10^-2 | 4.84×10^-2 |
| TGB50-M | 3 | 2.7 | 8 | 3.5 | - | 75 | 1.21×10^-2 | 4.84×10^-2 |
| TGB50-H | 3 | 2.7 | 8 | 3.5 | - | 75 | 1.21×10^-2 | 4.84×10^-2 |
| TGB70-H | 3 | 3.3 | - | - | - | 110 | 6.3×10^-2 | 25.2×10^-2 |
| TGB90-L | 5.5 | 5.4 | - | - | M8-L16 | 130 | 33.8×10^-2 | 135×10^-2 |
| TGB90-H | 5.5 | 5.4 | - | - | M8-L16 | 130 | 33.8×10^-2 | 135×10^-2 |
| TGB110-L | 7 | 6 | - | - | M10-L20 | 160 | 91×10^-2 | 364×10^-2 |
| TGB110-H | 7 | 6 | - | - | M10-L20 | 160 | 91×10^-2 | 364×10^-2 |
| TGB130-L | 7 | 6.6 | - | - | M12-L24 | 190 | 167×10^-2 | 668×10^-2 |
| TGB130-H | 7 | 6.6 | - | - | M12-L24 | 190 | 167×10^-2 | 668×10^-2 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| TGB08-L | P | 466,400 | - | - | - | - | 견적의뢰 / 주문 |
| TGB08-M | P | 466,400 | - | - | - | - | 견적의뢰 / 주문 |
| TGB08-H | P | 466,400 | - | - | - | - | 견적의뢰 / 주문 |
| TGB12-L | P | 512,600 | - | - | - | - | 견적의뢰 / 주문 |
| TGB12-M | P | 512,600 | - | - | - | - | 견적의뢰 / 주문 |
| TGB12-H | P | 512,600 | - | - | - | - | 견적의뢰 / 주문 |
| TGB16-L | P | 558,800 | - | - | - | - | 견적의뢰 / 주문 |
| TGB16-M | P | 558,800 | - | - | - | - | 견적의뢰 / 주문 |
| TGB16-H | P | 558,800 | - | - | - | - | 견적의뢰 / 주문 |
| TGB20-H | P | 847,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGB30-L | P | 1,276,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGB30-H | P | 1,276,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGB50-L | P | 2,112,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| TGB50-M | P | 2,112,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| TGB50-H | P | 2,112,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| TGB70-H | P | 2,948,000 | - | - | - | 17 | 견적의뢰 / 주문 |
| TGB90-L | P | 6,050,000 | - | - | - | 38 | 견적의뢰 / 주문 |
| TGB90-H | P | 6,050,000 | - | - | - | 38 | 견적의뢰 / 주문 |
| TGB110-L | P | 8,382,000 | - | - | - | 70 | 견적의뢰 / 주문 |
| TGB110-H | P | 8,382,000 | - | - | - | 70 | 견적의뢰 / 주문 |
| TGB130-L | P | 13,992,000 | - | - | - | 102 | 견적의뢰 / 주문 |
| TGB130-H | P | 13,992,000 | - | - | - | 102 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
