상품 상세보기 : 마이터기어 - SMS 스파이럴 마이터기어

마이터기어

SMS 스파이럴 마이터기어

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 4급
치형	글리슨
압력각	20°
비틀림각	35°
재료	S45C
열처리	치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●스파이럴마이터의 보급품으로 모듈，잇수가 다양하게 준비되어 응용성이 있습니다.

관련이미지

상세사양


54건 중 1~54건 표시

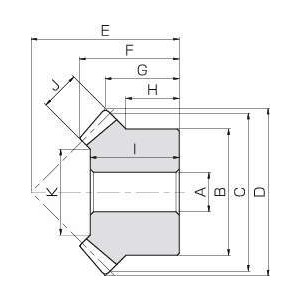

형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
SMS1-20R	1	20	R	B3	6	16	20	21.3	20
SMS1-20L	1	20	L	B3	6	16	20	21.3	20
SMS1.5-20R	1.5	20	R	B3	8	26	30	31.74	30
SMS1.5-20L	1.5	20	L	B3	8	26	30	31.74	30
SMS2-20R	2	20	R	B3	12	34	40	42.4	37
SMS2-20L	2	20	L	B3	12	34	40	42.4	37
SMS2.5-20R	2.5	20	R	B3	14	42	50	52.94	48
SMS2.5-20L	2.5	20	L	B3	14	42	50	52.94	48
SMS3-20R	3	20	R	B3	16	50	60	63.72	58
SMS3-20L	3	20	L	B3	16	50	60	63.72	58
SMS3.5-20R	3.5	20	R	B3	20	60	70	74.47	65
SMS3.5-20L	3.5	20	L	B3	20	60	70	74.47	65
SMS4-20R	4	20	R	B3	20	64	80	84.88	75
SMS4-20L	4	20	L	B3	20	64	80	84.88	75
SMS5-20R	5	20	R	B3	25	80	100	105.9	90
SMS5-20L	5	20	L	B3	25	80	100	105.9	90
SMS6-20R	6	20	R	B3	28	100	120	127.16	104
SMS6-20L	6	20	L	B3	28	100	120	127.16	104
SMS8-20R	8	20	R	B3	30	130	160	169.94	125
SMS8-20L	8	20	L	B3	30	130	160	169.94	125
SMS1-25R	1	25	R	B3	6	20	25	26.22	23
SMS1-25L	1	25	L	B3	6	20	25	26.22	23
SMS1.5-25R	1.5	25	R	B3	10	30	37.5	39.31	34
SMS1.5-25L	1.5	25	L	B3	10	30	37.5	39.31	34
SMS2-25R	2	25	R	B3	12	40	50	52.38	40
SMS2-25L	2	25	L	B3	12	40	50	52.38	40
SMS2.5-25R	2.5	25	R	B3	16	50	62.5	65.54	50
SMS2.5-25L	2.5	25	L	B3	16	50	62.5	65.54	50
SMS3-25R	3	25	R	B3	20	60	75	78.77	60
SMS3-25L	3	25	L	B3	20	60	75	78.77	60
SMS3.5-25R	3.5	25	R	B3	25	70	87.5	91.81	70
SMS3.5-25L	3.5	25	L	B3	25	70	87.5	91.81	70
SMS4-25R	4	25	R	B3	28	80	100	104.7	80
SMS4-25L	4	25	L	B3	28	80	100	104.7	80
SMS5-25R	5	25	R	B3	28	100	125	130.86	100
SMS5-25L	5	25	L	B3	28	100	125	130.86	100
SMS6-25R	6	25	R	B3	28	120	150	157.17	120
SMS6-25L	6	25	L	B3	28	120	150	157.17	120
SMS1-30R	1	30	R	B3	8	24	30	31.26	28
SMS1-30L	1	30	L	B3	8	24	30	31.26	28
SMS1.5-30R	1.5	30	R	B3	10	36	45	46.84	43
SMS1.5-30L	1.5	30	L	B3	10	36	45	46.84	43
SMS2-30R	2	30	R	B3	12	45	60	62.42	50
SMS2-30L	2	30	L	B3	12	45	60	62.42	50
SMS2.5-30R	2.5	30	R	B3	16	60	75	78.04	62
SMS2.5-30L	2.5	30	L	B3	16	60	75	78.04	62
SMS3-30R	3	30	R	B3	20	70	90	93.61	75
SMS3-30L	3	30	L	B3	20	70	90	93.61	75
SMS3.5-30R	3.5	30	R	B3	25	90	105	109.21	85
SMS3.5-30L	3.5	30	L	B3	25	90	105	109.21	85
SMS4-30R	4	30	R	B3	28	100	120	124.71	95
SMS4-30L	4	30	L	B3	28	100	120	124.71	95
SMS5-30R	5	30	R	B3	28	130	150	155.9	120
SMS5-30L	5	30	L	B3	28	130	150	155.9	120

형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
SMS1-20R	13.84	10.65	8	12	5	9.86
SMS1-20L	13.84	10.65	8	12	5	9.86
SMS1.5-20R	21.18	15.87	13	19	8	15.37
SMS1.5-20L	21.18	15.87	13	19	8	15.37
SMS2-20R	24.75	18.2	14	22	10	21.72
SMS2-20L	24.75	18.2	14	22	10	21.72
SMS2.5-20R	32.42	24.47	19	29	12	28.06
SMS2.5-20L	32.42	24.47	19	29	12	28.06
SMS3-20R	39.6	29.86	23	35	15	31.57
SMS3-20L	39.6	29.86	23	35	15	31.57
SMS3.5-20R	43.81	32.23	25	40	18	39.09
SMS3.5-20L	43.81	32.23	25	40	18	39.09
SMS4-20R	50.51	37.44	27	45	20	43.43
SMS4-20L	50.51	37.44	27	45	20	43.43
SMS5-20R	60.16	42.95	30	54	26	54.46
SMS5-20L	60.16	42.95	30	54	26	54.46
SMS6-20R	67.35	47.58	34	60	30	67.15
SMS6-20L	67.35	47.58	34	60	30	67.15
SMS8-20R	72.6	49.97	30	62	35	95
SMS8-20L	72.6	49.97	30	62	35	95
SMS1-25R	15.08	11.11	8	14	6	15.03
SMS1-25L	15.08	11.11	8	14	6	15.03
SMS1.5-25R	22.14	16.16	11.5	19	9	19.54
SMS1.5-25L	22.14	16.16	11.5	19	9	19.54
SMS2-25R	24.2	16.19	10	20	12	26.06
SMS2-25L	24.2	16.19	10	20	12	26.06
SMS2.5-25R	30.24	20.27	12.5	26	15	34.57
SMS2.5-25L	30.24	20.27	12.5	26	15	34.57
SMS3-25R	37.57	24.39	15	32	20	37.43
SMS3-25L	37.57	24.39	15	32	20	37.43
SMS3.5-25R	42.98	28.41	17.5	37	22	46.77
SMS3.5-25L	42.98	28.41	17.5	37	22	46.77
SMS4-25R	49.14	32.35	20	43	25	55.29
SMS4-25L	49.14	32.35	20	43	25	55.29
SMS5-25R	60.59	40.43	25	50	30	65.15
SMS5-25L	60.59	40.43	25	50	30	65.15
SMS6-25R	71.97	48.58	30	61	35	83
SMS6-25L	71.97	48.58	30	61	35	83
SMS1-30R	17.61	13.63	10	16	6	19.03
SMS1-30L	17.61	13.63	10	16	6	19.03
SMS1.5-30R	28.11	21.42	16	25	10	25.72
SMS1.5-30L	28.11	21.42	16	25	10	25.72
SMS2-30R	29.27	21.21	12.5	25	12	36.06
SMS2-30L	29.27	21.21	12.5	25	12	36.06
SMS2.5-30R	36.08	26.02	17	32	15	47.57
SMS2.5-30L	36.08	26.02	17	32	15	47.57
SMS3-30R	45.25	31.8	20	40	20	53.43
SMS3-30L	45.25	31.8	20	40	20	53.43
SMS3.5-30R	49.4	34.6	25	45	22	67.77
SMS3.5-30L	49.4	34.6	25	45	22	67.77
SMS4-30R	54.28	37.35	25	50	25	79.29
SMS4-30L	54.28	37.35	25	50	25	79.29
SMS5-30R	68.2	47.95	35	62	30	99.15
SMS5-30L	68.2	47.95	35	62	30	99.15

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시(mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시(mm)
SMS1-20R	1.07	0.65	0.11	0.067	0.03~0.13
SMS1-20L	1.07	0.65	0.11	0.067	0.03~0.13
SMS1.5-20R	3.73	2.33	0.38	0.24	0.05~0.15
SMS1.5-20L	3.73	2.33	0.38	0.24	0.05~0.15
SMS2-20R	8.54	5.4	0.87	0.55	0.06~0.16
SMS2-20L	8.54	5.4	0.87	0.55	0.06~0.16
SMS2.5-20R	16.3	10.5	1.66	1.07	0.07~0.17
SMS2.5-20L	16.3	10.5	1.66	1.07	0.07~0.17
SMS3-20R	28.8	18.7	2.94	1.9	0.08~0.18
SMS3-20L	28.8	18.7	2.94	1.9	0.08~0.18
SMS3.5-20R	46.5	30.4	4.74	3.1	0.10~0.25
SMS3.5-20L	46.5	30.4	4.74	3.1	0.10~0.25
SMS4-20R	68.3	45	6.97	4.59	0.12~0.27
SMS4-20L	68.3	45	6.97	4.59	0.12~0.27
SMS5-20R	136	90.9	13.9	9.27	0.14~0.34
SMS5-20L	136	90.9	13.9	9.27	0.14~0.34
SMS6-20R	226	155	23	15.8	0.16~0.36
SMS6-20L	226	155	23	15.8	0.16~0.36
SMS8-20R	484	344	49.4	35.1	0.20~0.45
SMS8-20L	484	344	49.4	35.1	0.20~0.45
SMS1-25R	1.71	1.28	0.17	0.13	0.03~0.13
SMS1-25L	1.71	1.28	0.17	0.13	0.03~0.13
SMS1.5-25R	5.78	4.42	0.59	0.45	0.05~0.15
SMS1.5-25L	5.78	4.42	0.59	0.45	0.05~0.15
SMS2-25R	13.7	10.7	1.4	1.09	0.06~0.16
SMS2-25L	13.7	10.7	1.4	1.09	0.06~0.16
SMS2.5-25R	26.8	21.1	2.73	2.15	0.07~0.17
SMS2.5-25L	26.8	21.1	2.73	2.15	0.07~0.17
SMS3-25R	49.1	39.1	5	3.98	0.08~0.18
SMS3-25L	49.1	39.1	5	3.98	0.08~0.18
SMS3.5-25R	75.4	60.6	7.69	6.18	0.10~0.25
SMS3.5-25L	75.4	60.6	7.69	6.18	0.10~0.25
SMS4-25R	112	90.7	11.5	9.25	0.12~0.27
SMS4-25L	112	90.7	11.5	9.25	0.12~0.27
SMS5-25R	214	175	21.8	17.8	0.14~0.34
SMS5-25L	214	175	21.8	17.8	0.14~0.34
SMS6-25R	357	300	36.4	30.6	0.16~0.36
SMS6-25L	357	300	36.4	30.6	0.16~0.36
SMS1-30R	2.28	2.03	0.23	0.21	0.03~0.13
SMS1-30L	2.28	2.03	0.23	0.21	0.03~0.13
SMS1.5-30R	8.22	7.48	0.84	0.76	0.05~0.15
SMS1.5-30L	8.22	7.48	0.84	0.76	0.05~0.15
SMS2-30R	18.2	16.9	1.86	1.72	0.06~0.16
SMS2-30L	18.2	16.9	1.86	1.72	0.06~0.16
SMS2.5-30R	35.6	33.4	3.63	3.4	0.07~0.17
SMS2.5-30L	35.6	33.4	3.63	3.4	0.07~0.17
SMS3-30R	65.8	62.3	6.71	6.35	0.08~0.18
SMS3-30L	65.8	62.3	6.71	6.35	0.08~0.18
SMS3.5-30R	101	96	10.3	9.79	0.10~0.25
SMS3.5-30L	101	96	10.3	9.79	0.10~0.25
SMS4-30R	150	144	15.3	14.7	0.12~0.27
SMS4-30L	150	144	15.3	14.7	0.12~0.27
SMS5-30R	284	276	29	28.1	0.14~0.34
SMS5-30L	284	276	29	28.1	0.14~0.34

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SMS1-20R	P	31,460	-	-	-	-	견적의뢰 / 주문
SMS1-20L	P	31,460	-	-	-	-	견적의뢰 / 주문
SMS1.5-20R	P	35,860	-	-	-	-	견적의뢰 / 주문
SMS1.5-20L	P	35,860	-	-	-	-	견적의뢰 / 주문
SMS2-20R	P	44,880	-	-	-	-	견적의뢰 / 주문
SMS2-20L	P	44,880	-	-	-	-	견적의뢰 / 주문
SMS2.5-20R	P	75,240	-	-	-	-	견적의뢰 / 주문
SMS2.5-20L	P	75,240	-	-	-	-	견적의뢰 / 주문
SMS3-20R	P	92,180	-	-	-	1	견적의뢰 / 주문
SMS3-20L	P	92,180	-	-	-	1	견적의뢰 / 주문
SMS3.5-20R	P	124,300	-	-	-	1	견적의뢰 / 주문
SMS3.5-20L	P	124,300	-	-	-	1	견적의뢰 / 주문
SMS4-20R	P	150,700	-	-	-	1	견적의뢰 / 주문
SMS4-20L	P	150,700	-	-	-	1	견적의뢰 / 주문
SMS5-20R	P	251,900	-	-	-	2	견적의뢰 / 주문
SMS5-20L	P	251,900	-	-	-	2	견적의뢰 / 주문
SMS6-20R	P	415,800	-	-	-	4	견적의뢰 / 주문
SMS6-20L	P	415,800	-	-	-	4	견적의뢰 / 주문
SMS8-20R	P	614,900	-	-	-	7	견적의뢰 / 주문
SMS8-20L	P	614,900	-	-	-	7	견적의뢰 / 주문
SMS1-25R	P	35,420	-	-	-	-	견적의뢰 / 주문
SMS1-25L	P	35,420	-	-	-	-	견적의뢰 / 주문
SMS1.5-25R	P	44,220	-	-	-	-	견적의뢰 / 주문
SMS1.5-25L	P	44,220	-	-	-	-	견적의뢰 / 주문
SMS2-25R	P	52,800	-	-	-	-	견적의뢰 / 주문
SMS2-25L	P	52,800	-	-	-	-	견적의뢰 / 주문
SMS2.5-25R	P	94,160	-	-	-	-	견적의뢰 / 주문
SMS2.5-25L	P	94,160	-	-	-	-	견적의뢰 / 주문
SMS3-25R	P	118,800	-	-	-	1	견적의뢰 / 주문
SMS3-25L	P	118,800	-	-	-	1	견적의뢰 / 주문
SMS3.5-25R	P	147,400	-	-	-	1	견적의뢰 / 주문
SMS3.5-25L	P	147,400	-	-	-	1	견적의뢰 / 주문
SMS4-25R	P	214,500	-	-	-	2	견적의뢰 / 주문
SMS4-25L	P	214,500	-	-	-	2	견적의뢰 / 주문
SMS5-25R	P	325,600	-	-	-	3	견적의뢰 / 주문
SMS5-25L	P	325,600	-	-	-	3	견적의뢰 / 주문
SMS6-25R	P	497,200	-	-	-	6	견적의뢰 / 주문
SMS6-25L	P	497,200	-	-	-	6	견적의뢰 / 주문
SMS1-30R	P	42,020	-	-	-	-	견적의뢰 / 주문
SMS1-30L	P	42,020	-	-	-	-	견적의뢰 / 주문
SMS1.5-30R	P	52,800	-	-	-	-	견적의뢰 / 주문
SMS1.5-30L	P	52,800	-	-	-	-	견적의뢰 / 주문
SMS2-30R	P	85,800	-	-	-	-	견적의뢰 / 주문
SMS2-30L	P	85,800	-	-	-	-	견적의뢰 / 주문
SMS2.5-30R	P	115,500	-	-	-	1	견적의뢰 / 주문
SMS2.5-30L	P	115,500	-	-	-	1	견적의뢰 / 주문
SMS3-30R	P	154,000	-	-	-	1	견적의뢰 / 주문
SMS3-30L	P	154,000	-	-	-	1	견적의뢰 / 주문
SMS3.5-30R	P	220,000	-	-	-	2	견적의뢰 / 주문
SMS3.5-30L	P	220,000	-	-	-	2	견적의뢰 / 주문
SMS4-30R	P	295,900	-	-	-	3	견적의뢰 / 주문
SMS4-30L	P	295,900	-	-	-	3	견적의뢰 / 주문
SMS5-30R	P	548,900	-	-	-	6	견적의뢰 / 주문
SMS5-30L	P	548,900	-	-	-	6	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
