상품 상세보기 : 마이터기어 - SMA·SMSB 완성 마이터기어

마이터기어

SMA·SMSB 완성 마이터기어

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 4급
치형	글리슨
압력각	20°
비틀림각	-
재료	S45C
열처리	치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●추가 가공없이 사용할 수있는 완제품으로 내경도 3 종류입니다.

관련이미지

상세사양


50건 중 1~50건 표시

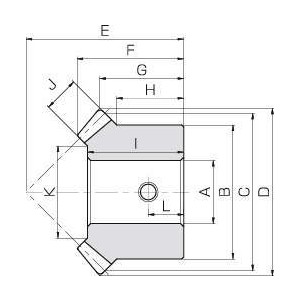

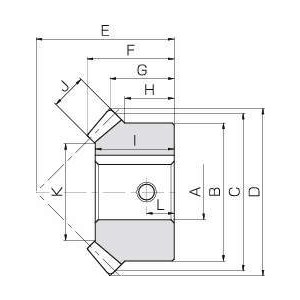

형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
형식	모듈 m	잇수	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
SMA1-20	1	20	BT	8	16	20	21.41	20
SMB1-20	1	20	BT	10	16	20	21.41	20
SMA1.5-20	1.5	20	BT	10	26	30	32.12	30
SMB1.5-20	1.5	20	BK	12	26	30	32.12	30
SMA2-20	2	20	BK	14	34	40	42.83	37
SMB2-20	2	20	BK	15	34	40	42.83	37
SMA2.5-20	2.5	20	BK	18	42	50	53.54	48
SMB2.5-20	2.5	20	BK	20	42	50	53.54	48
SMA3-20	3	20	BK	22	50	60	64.24	58
SMB3-20	3	20	BK	25	50	60	64.24	58
SMC3-20	3	20	BK	20	50	60	64.24	58
SMA3.5-20	3.5	20	BK	28	60	70	74.95	65
SMB3.5-20	3.5	20	BK	30	60	70	74.95	65
SMA4-20	4	20	BK	30	64	80	85.65	75
SMB4-20	4	20	BK	32	64	80	85.65	75
SMC4-20	4	20	BK	25	64	80	85.65	75
SMA5-20	5	20	BK	40	80	100	107.07	90
SMB5-20	5	20	BK	30	80	100	107.07	90
SMC5-20	5	20	BK	35	80	100	107.07	90
SMA6-20	6	20	BK	45	100	120	128.48	104
SMB6-20	6	20	BK	50	100	120	128.48	104
SMC6-20	6	20	BK	40	100	120	128.48	104
SMA8-20	8	20	BK	60	130	160	171.31	125
SMA1-25	1	25	BT	10	20	25	26.41	23
SMA1.5-25	1.5	25	BK	12	30	37.5	39.62	34
SMA2-25	2	25	BK	18	40	50	52.83	40
SMB2-25	2	25	BK	15	40	50	52.83	40
SMA2.5-25	2.5	25	BK	20	50	62.5	66.04	50
SMB2.5-25	2.5	25	BK	18	50	62.5	66.04	50
SMA3-25	3	25	BK	30	60	75	79.24	60
SMB3-25	3	25	BK	25	60	75	79.24	60
SMA3.5-25	3.5	25	BK	32	70	87.5	92.45	70
SMB3.5-25	3.5	25	BK	28	70	87.5	92.45	70
SMA4-25	4	25	BK	35	80	100	105.66	80
SMB4-25	4	25	BK	30	80	100	105.66	80
SMA5-25	5	25	BK	50	100	125	132.07	100
SMA6-25	6	25	BK	55	120	150	158.48	120
SMA1-30	1	30	BK	12	24	30	31.41	28
SMA1.5-30	1.5	30	BK	15	36	45	47.12	43
SMA2-30	2	30	BK	20	45	60	62.83	50
SMB2-30	2	30	BK	15	45	60	62.83	50
SMA2.5-30	2.5	30	BK	25	60	75	78.54	62
SMB2.5-30	2.5	30	BK	20	60	75	78.54	62
SMA3-30	3	30	BK	32	70	90	94.24	75
SMB3-30	3	30	BK	25	70	90	94.24	75
SMA3.5-30	3.5	30	BK	35	90	105	109.95	85
SMB3.5-30	3.5	30	BK	30	90	105	109.95	85
SMA4-30	4	30	BK	40	100	120	125.66	95
SMB4-30	4	30	BK	30	100	120	125.66	95
SMA5-30	5	30	BK	55	130	150	157.07	120

형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K	키홈 (폭x깊이)	탭구멍	탭구멍
형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K	키홈 (폭x깊이)	규격	L
SMA1-20	13.95	10.71	8	12	5	9.86	-	M4	4
SMB1-20	13.95	10.71	8	12.07	5	10	-	M4	4
SMA1.5-20	21.24	16.06	13	19	8	15.37	-	M4	6.5
SMB1.5-20	21.24	16.06	13	19	8	15.37	4×1.8	M5	6.5
SMA2-20	24.89	18.41	14	22	10	21.72	5×2.3	M5	7
SMB2-20	24.89	18.41	14	22	10	21.72	5×2.3	M5	7
SMA2.5-20	32.54	24.77	19	29	12	28.06	5×2.3	M6	9.5
SMB2.5-20	32.54	24.77	19	29	12	28.06	6×2.8	M6	9.5
SMA3-20	39.84	30.12	23	35	15	31.57	7×3	M6	11.5
SMB3-20	39.84	30.12	23	35	15	31.57	7×3	M8	11.5
SMC3-20	39.84	30.12	23	35	15	31.57	6×2.8	M6	11.5
SMA3.5-20	44.13	32.47	25	40	18	39.09	7×3	M8	12.5
SMB3.5-20	44.13	32.47	25	40	18	39.09	8×3.3	M8	12.5
SMA4-20	50.78	37.83	27	45	20	43.43	7×3	M8	13.5
SMB4-20	50.78	37.83	27	45	20	43.43	10×3.3	M8	13.5
SMC4-20	50.78	37.83	27	45	20	43.43	8×3.3	M8	13.5
SMA5-20	60.38	43.54	30	54	26	54.46	10×3.3	M8	15
SMB5-20	60.38	43.54	30	54	26	54.46	8×3.3	M8	15
SMC5-20	60.38	43.54	30	54	26	54.46	10×3.3	M8	15
SMA6-20	67.67	48.24	34	60	30	67.15	12×3.3	M8	17
SMB6-20	67.67	48.24	34	60	30	67.15	14×3.8	M8	17
SMC6-20	67.67	48.24	34	60	30	67.15	12×3.3	M8	17
SMA8-20	73.33	50.66	30	62	35	95	18×4.4	M10	15
SMA1-25	15.16	11.21	8	14	6	15.03	-	M4	4
SMA1.5-25	22.25	16.31	11.5	19	9	19.54	4×1.8	M5	5.75
SMA2-25	24.33	16.41	10	20	12	26.06	6×2.8	M6	5
SMB2-25	24.33	16.41	10	20	12	26.06	5×2.3	M5	5
SMA2.5-25	30.41	20.52	12.5	26	15	34.57	5×2.3	M6	6
SMB2.5-25	30.41	20.52	12.5	26	15	34.57	6×2.8	M6	6
SMA3-25	37.81	24.62	15	32	20	37.43	7×3	M8	7.5
SMB3-25	37.81	24.62	15	32	20	37.43	8×3.3	M8	7.5
SMA3.5-25	43.23	28.72	17.5	37	22	46.77	10×3.3	M8	8.5
SMB3.5-25	43.23	28.72	17.5	37	22	46.77	8×3.3	M8	8.5
SMA4-25	49.32	32.83	20	43	25	55.29	10×3.3	M8	10
SMB4-25	49.32	32.83	20	43	25	55.29	8×3.3	M8	10
SMA5-25	60.82	41.04	25	50	30	65.15	12×3.3	M8	12.5
SMA6-25	72.32	49.24	30	61	35	83	16×4.3	M10	15
SMA1-30	17.71	13.71	10	16	6	19.03	4×1.8	M5	5
SMA1.5-30	28.24	21.56	16	25	10	25.71	5×2.3	M5	8
SMA2-30	29.42	21.41	12.5	25	12	36.06	6×2.8	M6	6.25
SMB2-30	29.42	21.41	12.5	25	12	36.06	5×2.3	M5	6.25
SMA2.5-30	36.28	26.27	17	32	15	47.57	8×3.3	M8	8.5
SMB2.5-30	36.28	26.27	17	32	15	47.57	6×2.8	M6	8.5
SMA3-30	45.47	32.12	20	40	20	53.43	10×3.3	M8	10
SMB3-30	45.47	32.12	20	40	20	53.43	8×3.3	M8	10
SMA3.5-30	49.66	34.97	25	45	22	67.77	10×3.3	M8	12.5
SMB3.5-30	49.66	34.97	25	45	22	67.77	8×3.3	M8	12.5
SMA4-30	54.52	37.83	25	50	25	79.29	12×3.3	M8	12.5
SMB4-30	54.52	37.83	25	50	25	79.29	8×3.3	M8	12.5
SMA5-30	68.56	48.54	35	62	30	99.15	16×4.3	M10	17.5

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시(mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시(mm)
SMA1-20	0.9	0.37	0.091	0.038	0.03~0.13
SMB1-20	0.9	0.37	0.091	0.038	0.03~0.13
SMA1.5-20	3.13	1.31	0.32	0.13	0.05~0.15
SMB1.5-20	3.13	1.31	0.32	0.13	0.05~0.15
SMA2-20	7.17	3.05	0.73	0.31	0.06~0.16
SMB2-20	7.17	3.05	0.73	0.31	0.06~0.16
SMA2.5-20	13.7	5.9	1.39	0.6	0.07~0.17
SMB2.5-20	13.7	5.9	1.39	0.6	0.07~0.17
SMA3-20	24.2	10.5	2.47	1.08	0.08~0.18
SMB3-20	24.2	10.5	2.47	1.08	0.08~0.18
SMC3-20	24.2	10.5	2.47	1.08	0.08~0.18
SMA3.5-20	39	17.2	3.98	1.75	0.10~0.25
SMB3.5-20	39	17.2	3.98	1.75	0.10~0.25
SMA4-20	57.3	25.4	5.85	2.59	0.12~0.27
SMB4-20	57.3	25.4	5.85	2.59	0.12~0.27
SMC4-20	57.3	25.4	5.85	2.59	0.12~0.27
SMA5-20	114	51.3	11.7	5.23	0.14~0.34
SMB5-20	114	51.3	11.7	5.23	0.14~0.34
SMC5-20	114	51.3	11.7	5.23	0.14~0.34
SMA6-20	190	87.5	19.3	8.92	0.16~0.36
SMB6-20	190	87.5	19.3	8.92	0.16~0.36
SMC6-20	190	87.5	19.3	8.92	0.16~0.36
SMA8-20	406	194	41.4	19.8	0.20~0.45
SMA1-25	1.48	0.71	0.15	0.072	0.03~0.13
SMA1.5-25	4.98	2.44	0.51	0.25	0.05~0.15
SMA2-25	11.8	5.9	1.2	0.6	0.06~0.16
SMB2-25	11.8	5.9	1.2	0.6	0.06~0.16
SMA2.5-25	23.1	11.7	2.35	1.19	0.07~0.17
SMB2.5-25	23.1	11.7	2.35	1.19	0.07~0.17
SMA3-25	42.3	21.6	4.31	2.2	0.08~0.18
SMB3-25	42.3	21.6	4.31	2.2	0.08~0.18
SMA3.5-25	65	33.5	6.63	3.42	0.10~0.25
SMB3.5-25	65	33.5	6.63	3.42	0.10~0.25
SMA4-25	96.8	50.2	9.87	5.12	0.12~0.27
SMB4-25	96.8	50.2	9.87	5.12	0.12~0.27
SMA5-25	185	96.8	18.8	9.87	0.14~0.34
SMA6-25	307	166	31.3	16.9	0.16~0.36
SMA1-30	2	1.11	0.2	0.11	0.03~0.13
SMA1.5-30	7.22	4.08	0.74	0.42	0.05~0.15
SMA2-30	16	9.2	1.63	0.94	0.06~0.16
SMB2-30	16	9.2	1.63	0.94	0.06~0.16
SMA2.5-30	31.2	18.2	3.19	1.86	0.07~0.17
SMB2.5-30	31.2	18.2	3.19	1.86	0.07~0.17
SMA3-30	57.8	34	5.89	3.46	0.08~0.18
SMB3-30	57.8	34	5.89	3.46	0.08~0.18
SMA3.5-30	88.4	52.3	9.01	5.34	0.10~0.25
SMB3.5-30	88.4	52.3	9.01	5.34	0.10~0.25
SMA4-30	131	78.3	13.4	7.99	0.12~0.27
SMB4-30	131	78.3	13.4	7.99	0.12~0.27
SMA5-30	250	150	25.5	15.3	0.14~0.34

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SMA1-20	P	28,600	-	-	-	-	견적의뢰 / 주문
SMB1-20	P	28,600	-	-	-	-	견적의뢰 / 주문
SMA1.5-20	P	33,440	-	-	-	-	견적의뢰 / 주문
SMB1.5-20	P	36,080	-	-	-	-	견적의뢰 / 주문
SMA2-20	P	43,560	-	-	-	-	견적의뢰 / 주문
SMB2-20	P	43,560	-	-	-	-	견적의뢰 / 주문
SMA2.5-20	P	60,060	-	-	-	-	견적의뢰 / 주문
SMB2.5-20	P	60,060	-	-	-	-	견적의뢰 / 주문
SMA3-20	P	73,040	-	-	-	-	견적의뢰 / 주문
SMB3-20	P	73,040	-	-	-	-	견적의뢰 / 주문
SMC3-20	P	73,040	-	-	-	-	견적의뢰 / 주문
SMA3.5-20	P	97,240	-	-	-	1	견적의뢰 / 주문
SMB3.5-20	P	97,240	-	-	-	1	견적의뢰 / 주문
SMA4-20	P	118,800	-	-	-	1	견적의뢰 / 주문
SMB4-20	P	118,800	-	-	-	1	견적의뢰 / 주문
SMC4-20	P	118,800	-	-	-	1	견적의뢰 / 주문
SMA5-20	P	171,600	-	-	-	2	견적의뢰 / 주문
SMB5-20	P	171,600	-	-	-	2	견적의뢰 / 주문
SMC5-20	P	171,600	-	-	-	2	견적의뢰 / 주문
SMA6-20	P	247,500	-	-	-	3	견적의뢰 / 주문
SMB6-20	P	247,500	-	-	-	3	견적의뢰 / 주문
SMC6-20	P	247,500	-	-	-	3	견적의뢰 / 주문
SMA8-20	P	463,100	-	-	-	6	견적의뢰 / 주문
SMA1-25	P	32,560	-	-	-	-	견적의뢰 / 주문
SMA1.5-25	P	43,120	-	-	-	-	견적의뢰 / 주문
SMA2-25	P	53,900	-	-	-	-	견적의뢰 / 주문
SMB2-25	P	53,020	-	-	-	-	견적의뢰 / 주문
SMA2.5-25	P	71,500	-	-	-	-	견적의뢰 / 주문
SMB2.5-25	P	71,500	-	-	-	-	견적의뢰 / 주문
SMA3-25	P	89,320	-	-	-	1	견적의뢰 / 주문
SMB3-25	P	89,320	-	-	-	1	견적의뢰 / 주문
SMA3.5-25	P	112,200	-	-	-	1	견적의뢰 / 주문
SMB3.5-25	P	112,200	-	-	-	1	견적의뢰 / 주문
SMA4-25	P	147,400	-	-	-	2	견적의뢰 / 주문
SMB4-25	P	147,400	-	-	-	2	견적의뢰 / 주문
SMA5-25	P	238,700	-	-	-	3	견적의뢰 / 주문
SMA6-25	P	342,100	-	-	-	5	견적의뢰 / 주문
SMA1-30	P	39,380	-	-	-	-	견적의뢰 / 주문
SMA1.5-30	P	50,820	-	-	-	-	견적의뢰 / 주문
SMA2-30	P	66,220	-	-	-	-	견적의뢰 / 주문
SMB2-30	P	66,220	-	-	-	-	견적의뢰 / 주문
SMA2.5-30	P	88,880	-	-	-	1	견적의뢰 / 주문
SMB2.5-30	P	88,880	-	-	-	1	견적의뢰 / 주문
SMA3-30	P	115,500	-	-	-	1	견적의뢰 / 주문
SMB3-30	P	115,500	-	-	-	1	견적의뢰 / 주문
SMA3.5-30	P	170,500	-	-	-	2	견적의뢰 / 주문
SMB3.5-30	P	170,500	-	-	-	2	견적의뢰 / 주문
SMA4-30	P	206,800	-	-	-	3	견적의뢰 / 주문
SMB4-30	P	206,800	-	-	-	3	견적의뢰 / 주문
SMA5-30	P	343,200	-	-	-	6	견적의뢰 / 주문
