마이터기어

MMA·MMSB 완성 스파이럴 마이터기어

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 4급
치형	글리슨
압력각	20°
비틀림각	35°
재료	SCM415
열처리	전면침탄열처리
치면경도	55~60HRC

캐드자료

카탈로그

제품설명

●추가 가공없이 사용할 수있는 완성품입니다. 강도，내마모성이 우수합니다.

관련이미지

상세사양


40건 중 1~40건 표시

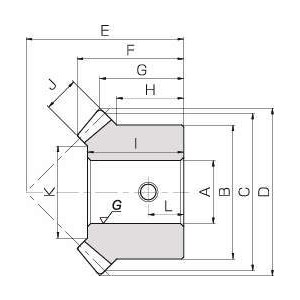

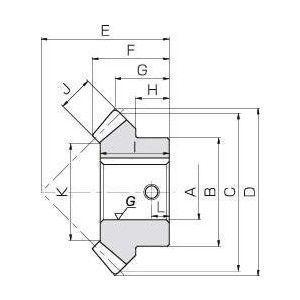

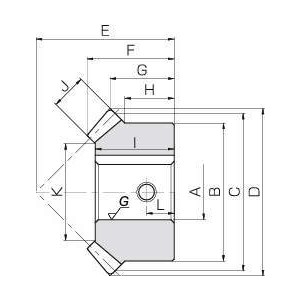

형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D
형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D
MMSA1-20R	1	20	R	BT	8	17	20	21.29
MMSB1-20R	1	20	R	BT	10	17	20	21.29
MMSA1-20L	1	20	L	BT	8	17	20	21.29
MMSB1-20L	1	20	L	BT	10	17	20	21.29
MMSA1.5-20R	1.5	20	R	BT	10	25	30	31.9
MMSB1.5-20R	1.5	20	R	BK	12	25	30	31.9
MMSA1.5-20L	1.5	20	L	BT	10	25	30	31.9
MMSB1.5-20L	1.5	20	L	BK	12	25	30	31.9
MMSA2-20R	2	20	R	BK	14	35	40	42.52
MMSB2-20R	2	20	R	BK	16	35	40	42.52
MMSA2-20L	2	20	L	BK	14	35	40	42.52
MMSB2-20L	2	20	L	BK	16	35	40	42.52
MMSA2.5-20R	2.5	20	R	BK	18	42	50	53.2
MMSB2.5-20R	2.5	20	R	BK	20	42	50	53.2
MMSA2.5-20L	2.5	20	L	BK	18	42	50	53.2
MMSB2.5-20L	2.5	20	L	BK	20	42	50	53.2
MMSA3-20R	3	20	R	BK	20	52	60	63.99
MMSB3-20R	3	20	R	BK	22	52	60	63.99
MMSA3-20L	3	20	L	BK	20	52	60	63.99
MMSB3-20L	3	20	L	BK	22	52	60	63.99
MMSA3.5-20R	3.5	20	R	B4	25	50	70	74.53
MMSB3.5-20R	3.5	20	R	B4	28	50	70	74.53
MMSA3.5-20L	3.5	20	L	B4	25	50	70	74.53
MMSB3.5-20L	3.5	20	L	B4	28	50	70	74.53
MMSA4-20R	4	20	R	B4	28	55	80	84.99
MMSB4-20R	4	20	R	B4	30	55	80	84.99
MMSA4-20L	4	20	L	B4	28	55	80	84.99
MMSB4-20L	4	20	L	B4	30	55	80	84.99
MMSA5-20R	5	20	R	B4	30	70	100	106.25
MMSB5-20R	5	20	R	B4	35	70	100	106.25
MMSA5-20L	5	20	L	B4	30	70	100	106.25
MMSB5-20L	5	20	L	B4	35	70	100	106.25
MMSA6-20R	6	20	R	B4	40	80	120	127.59
MMSB6-20R	6	20	R	B4	45	80	120	127.59
MMSA6-20L	6	20	L	B4	40	80	120	127.59
MMSB6-20L	6	20	L	B4	45	80	120	127.59
MMSA8-20R	8	20	R	B7	80	-	160	-
MMSA8-20L	8	20	L	B7	80	-	160	-
MMSA10-20R	10	20	R	B7	100	-	200	-
MMSA10-20L	10	20	L	B7	100	-	200	-

형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K	키홈 (폭x깊이)	탭구멍	탭구멍
형식	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K	키홈 (폭x깊이)	규격	L
MMSA1-20R	13.53	10.64	8.5	12.2	4.5	11.67	-	2-M4	4.5
MMSB1-20R	13.53	10.64	8.5	12.2	4.5	11.67	-	2-M4	4.5
MMSA1-20L	13.53	10.64	8.5	12.2	4.5	11.67	-	2-M4	4.5
MMSB1-20L	13.53	10.64	8.5	12.2	4.5	11.67	-	2-M4	4.5
MMSA1.5-20R	18.48	13.95	10.5	16.5	7	17.2	-	2-M4	6
MMSB1.5-20R	18.48	13.95	10.5	16.5	7	17.2	4×1.8	2-M5	6
MMSA1.5-20L	18.48	13.95	10.5	16.5	7	17.2	-	2-M4	6
MMSB1.5-20L	18.48	13.95	10.5	16.5	7	17.2	4×1.8	2-M5	6
MMSA2-20R	22.09	16.26	12.5	20	9	24.54	5×2.3	2-M4	7
MMSB2-20R	22.09	16.26	12.5	20	9	24.54	5×2.3	2-M4	7
MMSA2-20L	22.09	16.26	12.5	20	9	24.54	5×2.3	2-M4	7
MMSB2-20L	22.09	16.26	12.5	20	9	24.54	5×2.3	2-M4	7
MMSA2.5-20R	28.63	21.6	16	26	11	30.89	6×2.8	2-M5	8
MMSB2.5-20R	28.63	21.6	16	26	11	30.89	6×2.8	2-M5	8
MMSA2.5-20L	28.63	21.6	16	26	11	30.89	6×2.8	2-M5	8
MMSB2.5-20L	28.63	21.6	16	26	11	30.89	6×2.8	2-M5	8
MMSA3-20R	30.78	21.99	16	27	14	34.4	6×2.8	2-M5	8
MMSB3-20R	30.78	21.99	16	27	14	34.4	6×2.8	2-M5	8
MMSA3-20L	30.78	21.99	16	27	14	34.4	6×2.8	2-M5	8
MMSB3-20L	30.78	21.99	16	27	14	34.4	6×2.8	2-M5	8
MMSA3.5-20R	32.45	22.26	14	29	16	42.75	8×3.3	2-M6	8
MMSB3.5-20R	32.45	22.26	14	29	16	42.75	8×3.3	2-M6	8
MMSA3.5-20L	32.45	22.26	14	29	16	42.75	8×3.3	2-M6	8
MMSB3.5-20L	32.45	22.26	14	29	16	42.75	8×3.3	2-M6	8
MMSA4-20R	39.13	27.5	17	35	18	49.08	8×3.3	2-M6	9
MMSB4-20R	39.13	27.5	17	35	18	49.08	8×3.3	2-M6	9
MMSA4-20L	39.13	27.5	17	35	18	49.08	8×3.3	2-M6	9
MMSB4-20L	39.13	27.5	17	35	18	49.08	8×3.3	2-M6	9
MMSA5-20R	42.99	28.13	17	38	23	60.95	8×3.3	2-M6	9
MMSB5-20R	42.99	28.13	17	38	23	60.95	10×3.3	2-M8	9
MMSA5-20L	42.99	28.13	17	38	23	60.95	8×3.3	2-M6	9
MMSB5-20L	42.99	28.13	17	38	23	60.95	10×3.3	2-M8	9
MMSA6-20R	51.13	33.8	20	45	27	73.63	12×3.3	2-M8	10
MMSB6-20R	51.13	33.8	20	45	27	73.63	14×3.8	2-M10	10
MMSA6-20L	51.13	33.8	20	45	27	73.63	12×3.3	2-M8	10
MMSB6-20L	51.13	33.8	20	45	27	73.63	14×3.8	2-M10	10
MMSA8-20R	45	29.16	-	40	35	101	-	6-M10	110
MMSA8-20L	45	29.16	-	40	35	101	-	6-M10	110
MMSA10-20R	58	36.48	-	50	45	122.72	-	6-M10	130
MMSA10-20L	58	36.48	-	50	45	122.72	-	6-M10	130

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시(mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시(mm)
MMSA1-20R	2.24	2.09	0.23	0.21	0.03~0.13
MMSB1-20R	2.24	2.09	0.23	0.21	0.03~0.13
MMSA1-20L	2.24	2.09	0.23	0.21	0.03~0.13
MMSB1-20L	2.24	2.09	0.23	0.21	0.03~0.13
MMSA1.5-20R	7.74	7.34	0.79	0.75	0.05~0.15
MMSB1.5-20R	7.74	7.34	0.79	0.75	0.05~0.15
MMSA1.5-20L	7.74	7.34	0.79	0.75	0.05~0.15
MMSB1.5-20L	7.74	7.34	0.79	0.75	0.05~0.15
MMSA2-20R	18	17.3	1.83	1.76	0.06~0.16
MMSB2-20R	18	17.3	1.83	1.76	0.06~0.16
MMSA2-20L	18	17.3	1.83	1.76	0.06~0.16
MMSB2-20L	18	17.3	1.83	1.76	0.06~0.16
MMSA2.5-20R	34.6	33.7	3.52	3.44	0.07~0.17
MMSB2.5-20R	34.6	33.7	3.52	3.44	0.07~0.17
MMSA2.5-20L	34.6	33.7	3.52	3.44	0.07~0.17
MMSB2.5-20L	34.6	33.7	3.52	3.44	0.07~0.17
MMSA3-20R	61.9	61.1	6.32	6.23	0.08~0.18
MMSB3-20R	61.9	61.1	6.32	6.23	0.08~0.18
MMSA3-20L	61.9	61.1	6.32	6.23	0.08~0.18
MMSB3-20L	61.9	61.1	6.32	6.23	0.08~0.18
MMSA3.5-20R	97.1	96.7	9.9	9.86	0.10~0.25
MMSB3.5-20R	97.1	96.7	9.9	9.86	0.10~0.25
MMSA3.5-20L	97.1	96.7	9.9	9.86	0.10~0.25
MMSB3.5-20L	97.1	96.7	9.9	9.86	0.10~0.25
MMSA4-20R	144	144	14.6	14.7	0.12~0.27
MMSB4-20R	144	144	14.6	14.7	0.12~0.27
MMSA4-20L	144	144	14.6	14.7	0.12~0.27
MMSB4-20L	144	144	14.6	14.7	0.12~0.27
MMSA5-20R	284	288	29	29.4	0.14~0.34
MMSB5-20R	284	288	29	29.4	0.14~0.34
MMSA5-20L	284	288	29	29.4	0.14~0.34
MMSB5-20L	284	288	29	29.4	0.14~0.34
MMSA6-20R	475	496	48.4	50.6	0.16~0.36
MMSB6-20R	475	496	48.4	50.6	0.16~0.36
MMSA6-20L	475	496	48.4	50.6	0.16~0.36
MMSB6-20L	475	496	48.4	50.6	0.16~0.36
MMSA8-20R	1080	1170	111	119	0.20~0.45
MMSA8-20L	1080	1170	111	119	0.20~0.45
MMSA10-20R	1660	1840	169	188	0.25~0.50
MMSA10-20L	1660	1840	169	188	0.25~0.50

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
MMSA1-20R	P	38,500	-	-	-	-	견적의뢰 / 주문
MMSB1-20R	P	38,500	-	-	-	-	견적의뢰 / 주문
MMSA1-20L	P	38,500	-	-	-	-	견적의뢰 / 주문
MMSB1-20L	P	38,500	-	-	-	-	견적의뢰 / 주문
MMSA1.5-20R	P	44,660	-	-	-	-	견적의뢰 / 주문
MMSB1.5-20R	P	51,480	-	-	-	-	견적의뢰 / 주문
MMSA1.5-20L	P	44,660	-	-	-	-	견적의뢰 / 주문
MMSB1.5-20L	P	51,480	-	-	-	-	견적의뢰 / 주문
MMSA2-20R	P	61,600	-	-	-	-	견적의뢰 / 주문
MMSB2-20R	P	61,600	-	-	-	-	견적의뢰 / 주문
MMSA2-20L	P	61,600	-	-	-	-	견적의뢰 / 주문
MMSB2-20L	P	61,600	-	-	-	-	견적의뢰 / 주문
MMSA2.5-20R	P	110,000	-	-	-	-	견적의뢰 / 주문
MMSB2.5-20R	P	110,000	-	-	-	-	견적의뢰 / 주문
MMSA2.5-20L	P	110,000	-	-	-	-	견적의뢰 / 주문
MMSB2.5-20L	P	110,000	-	-	-	-	견적의뢰 / 주문
MMSA3-20R	P	129,800	-	-	-	-	견적의뢰 / 주문
MMSB3-20R	P	129,800	-	-	-	-	견적의뢰 / 주문
MMSA3-20L	P	129,800	-	-	-	-	견적의뢰 / 주문
MMSB3-20L	P	129,800	-	-	-	-	견적의뢰 / 주문
MMSA3.5-20R	P	163,900	-	-	-	-	견적의뢰 / 주문
MMSB3.5-20R	P	163,900	-	-	-	-	견적의뢰 / 주문
MMSA3.5-20L	P	163,900	-	-	-	-	견적의뢰 / 주문
MMSB3.5-20L	P	163,900	-	-	-	-	견적의뢰 / 주문
MMSA4-20R	P	206,800	-	-	-	1	견적의뢰 / 주문
MMSB4-20R	P	206,800	-	-	-	1	견적의뢰 / 주문
MMSA4-20L	P	206,800	-	-	-	1	견적의뢰 / 주문
MMSB4-20L	P	206,800	-	-	-	1	견적의뢰 / 주문
MMSA5-20R	P	379,500	-	-	-	1	견적의뢰 / 주문
MMSB5-20R	P	379,500	-	-	-	1	견적의뢰 / 주문
MMSA5-20L	P	379,500	-	-	-	1	견적의뢰 / 주문
MMSB5-20L	P	379,500	-	-	-	1	견적의뢰 / 주문
MMSA6-20R	P	459,800	-	-	-	2	견적의뢰 / 주문
MMSB6-20R	P	459,800	-	-	-	2	견적의뢰 / 주문
MMSA6-20L	P	459,800	-	-	-	2	견적의뢰 / 주문
MMSB6-20L	P	459,800	-	-	-	2	견적의뢰 / 주문
MMSA8-20R	P	698,500	-	-	-	4	견적의뢰 / 주문
MMSA8-20L	P	698,500	-	-	-	4	견적의뢰 / 주문
MMSA10-20R	P	1,287,000	-	-	-	8	견적의뢰 / 주문
MMSA10-20L	P	1,287,000	-	-	-	8	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
