HOME > 기어전도 > 마이터기어 > MMSG 연마 스파이럴 마이터기어
마이터기어
MMSG 연마 스파이럴 마이터기어
코하라치차공업(주) ( KHK )
공통사양
정도등급JIS B 1704 2급
치형글리슨
압력각20°
비틀림각35°
재료SCM415
열처리침탄열처리
치면경도55~60HRC
캐드자료
    • 카탈로그
    		•
    제품설명
    ●강도，내마모성이 뛰어나 고속，고토르크의 전달이 가능，컴팩트한 설계가 가능합니다.


    관련이미지
    상세사양
    30건 중 1~30건 표시

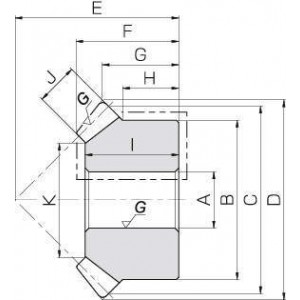

    형식모듈
    m    		잇수비틀림방향형상내경
    AH7    		보스경
    B    		피치원직경
    C    		이끝원직경
    D    		조립거리
    E
    형식모듈
    m    		잇수비틀림방향형상내경
    AH7    		보스경
    B    		피치원직경
    C    		이끝원직경
    D    		조립거리
    E
    MMSG2-20R220RB312354042.735
    MMSG2-20L220LB312354042.735
    MMSG2.5-20R2.520RB314425053.245
    MMSG2.5-20L2.520LB314425053.245
    MMSG3-20R320RB316526063.9950
    MMSG3-20L320LB316526063.9950
    MMSG3.5-20R3.520RB420507074.5355
    MMSG3.5-20L3.520LB420507074.5355
    MMSG4-20R420RB420558084.9965
    MMSG4-20L420LB420558084.9965
    MMSG2-25R225RB412385052.540
    MMSG2-25L225LB412385052.540
    MMSG2.5-25R2.525RB4164562.565.5450
    MMSG2.5-25L2.525LB4164562.565.5450
    MMSG3-25R325RB420557578.7860
    MMSG3-25L325LB420557578.7860
    MMSG3.5-25R3.525RB4256587.591.8170
    MMSG3.5-25L3.525LB4256587.591.8170
    MMSG4-25R425RB42875100104.780
    MMSG4-25L425LB42875100104.780
    MMSG2-30R230RB414456062.4250
    MMSG2-30L230LB414456062.4250
    MMSG2.5-30R2.530RB416557578.0460
    MMSG2.5-30L2.530LB416557578.0460
    MMSG3-30R330RB420659093.6170
    MMSG3-30L330LB420659093.6170
    MMSG3.5-30R3.530RB42580105109.2180
    MMSG3.5-30L3.530LB42580105109.2180
    MMSG4-30R430RB42890120124.790
    MMSG4-30L430LB42890120124.790
    형식이끝거리
    G    		보스길이
    H    		내경길이
    I    		치폭
    J    		누름면직경
    K
    형식이끝거리
    G    		보스길이
    H    		내경길이
    I    		치폭
    J    		누름면직경
    K
    MMSG2-20R16.3512.520924.54
    MMSG2-20L16.3512.520924.54
    MMSG2.5-20R21.616261130.89
    MMSG2.5-20L21.616261130.89
    MMSG3-20R21.9916271434.4
    MMSG3-20L21.9916271434.4
    MMSG3.5-20R22.2614291642.75
    MMSG3.5-20L22.2614291642.75
    MMSG4-20R27.517351849.08
    MMSG4-20L27.517351849.08
    MMSG2-25R16.2511211130.89
    MMSG2-25L16.2511211130.89
    MMSG2.5-25R20.2714261437.4
    MMSG2.5-25L20.2714261437.4
    MMSG3-25R24.3917311743.92
    MMSG3-25L24.3917311743.92
    MMSG3.5-25R28.4119372052.43
    MMSG3.5-25L28.4119372052.43
    MMSG4-25R32.3522422358.95
    MMSG4-25L32.3522422358.95
    MMSG2-30R21.2115261238.06
    MMSG2-30L21.2115261238.06
    MMSG2.5-30R24.0216301547.57
    MMSG2.5-30L24.0216301547.57
    MMSG3-30R26.818362055.43
    MMSG3-30L26.818362055.43
    MMSG3.5-30R29.620402267.77
    MMSG3.5-30L29.620402267.77
    MMSG4-30R32.3522442577.29
    MMSG4-30L32.3522442577.29
    형식허용토크(N·m)허용토크(N·m)허용토크(kgf·m)허용토크(kgf·m)백래시(mm)
    형식굽힘강도치면강도굽힘강도치면강도백래시(mm)
    MMSG2-20R15.621.71.592.210.05~0.11
    MMSG2-20L15.621.71.592.210.05~0.11
    MMSG2.5-20R3042.63.064.350.06~0.12
    MMSG2.5-20L3042.63.064.350.06~0.12
    MMSG3-20R53.877.65.487.910.07~0.13
    MMSG3-20L53.877.65.487.910.07~0.13
    MMSG3.5-20R84.31248.612.60.08~0.14
    MMSG3.5-20L84.31248.612.60.08~0.14
    MMSG4-20R12518512.718.90.10~0.16
    MMSG4-20L12518512.718.90.10~0.16
    MMSG2-25R25.343.52.574.440.05~0.11
    MMSG2-25L25.343.52.574.440.05~0.11
    MMSG2.5-25R49.987.65.098.940.06~0.12
    MMSG2.5-25L49.987.65.098.940.06~0.12
    MMSG3-25R86.81558.8515.80.07~0.13
    MMSG3-25L86.81558.8515.80.07~0.13
    MMSG3.5-25R13925114.125.60.08~0.14
    MMSG3.5-25L13925114.125.60.08~0.14
    MMSG4-25R19235319.6360.10~0.16
    MMSG4-25L19235319.6360.10~0.16
    MMSG2-30R35.472.93.617.430.05~0.11
    MMSG2-30L35.472.93.617.430.05~0.11
    MMSG2.5-30R69.11457.0514.80.06~0.12
    MMSG2.5-30L69.11457.0514.80.06~0.12
    MMSG3-30R1282741327.90.07~0.13
    MMSG3-30L1282741327.90.07~0.13
    MMSG3.5-30R18139318.440.10.08~0.14
    MMSG3.5-30L18139318.440.10.08~0.14
    MMSG4-30R26859327.460.50.10~0.16
    MMSG4-30L26859327.460.50.10~0.16
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량
    (kg)    		견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량
    (kg)    		견적의뢰 및 주문
    MMSG2-20RP211,200----견적의뢰 / 주문
    MMSG2-20LP211,200----견적의뢰 / 주문
    MMSG2.5-20RP283,800----견적의뢰 / 주문
    MMSG2.5-20LP283,800----견적의뢰 / 주문
    MMSG3-20RP327,800----견적의뢰 / 주문
    MMSG3-20LP327,800----견적의뢰 / 주문
    MMSG3.5-20RP378,400---1견적의뢰 / 주문
    MMSG3.5-20LP378,400---1견적의뢰 / 주문
    MMSG4-20RP429,000---1견적의뢰 / 주문
    MMSG4-20LP429,000---1견적의뢰 / 주문
    MMSG2-25RP248,600----견적의뢰 / 주문
    MMSG2-25LP248,600----견적의뢰 / 주문
    MMSG2.5-25RP327,800----견적의뢰 / 주문
    MMSG2.5-25LP327,800----견적의뢰 / 주문
    MMSG3-25RP424,600---1견적의뢰 / 주문
    MMSG3-25LP424,600---1견적의뢰 / 주문
    MMSG3.5-25RP473,000---1견적의뢰 / 주문
    MMSG3.5-25LP473,000---1견적의뢰 / 주문
    MMSG4-25RP552,200---2견적의뢰 / 주문
    MMSG4-25LP552,200---2견적의뢰 / 주문
    MMSG2-30RP297,000----견적의뢰 / 주문
    MMSG2-30LP297,000----견적의뢰 / 주문
    MMSG2.5-30RP382,800---1견적의뢰 / 주문
    MMSG2.5-30LP382,800---1견적의뢰 / 주문
    MMSG3-30RP470,800---1견적의뢰 / 주문
    MMSG3-30LP470,800---1견적의뢰 / 주문
    MMSG3.5-30RP563,200---2견적의뢰 / 주문
    MMSG3.5-30LP563,200---2견적의뢰 / 주문
    MMSG4-30RP679,800---2견적의뢰 / 주문
    MMSG4-30LP679,800---25견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
