SMZG 연마 마이터기어
코하라치차공업(주) ( KHK )
제품설명
| ●비틀림 각이 10 ° 이하의 나선형마이터입니다. ●기어에 작용하는 힘의 방향이 스트레이트마이터와 같으며 고정밀도 제품입니다. |
|
|
| 6건 중 1~6건 표시 | |

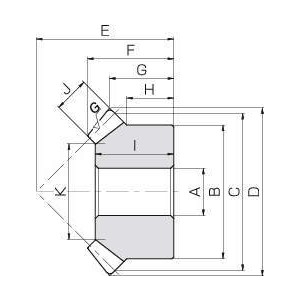

| 형식 | 모듈 m | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 조립거리 E |
| 형식 | 모듈 m | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D | 조립거리 E |
| SMZG2-20R | 2 | 20 | R | B3 | 12 | 34 | 40 | 43.32 | 37 |
| SMZG2-20L | 2 | 20 | L | B3 | 12 | 34 | 40 | 43.32 | 37 |
| SMZG2.5-20R | 2.5 | 20 | R | B3 | 14 | 42 | 50 | 54.16 | 48 |
| SMZG2.5-20L | 2.5 | 20 | L | B3 | 14 | 42 | 50 | 54.16 | 48 |
| SMZG3-20R | 3 | 20 | R | B3 | 16 | 50 | 60 | 64.89 | 58 |
| SMZG3-20L | 3 | 20 | L | B3 | 16 | 50 | 60 | 64.89 | 58 |
| 형식 | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K |
| 형식 | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K |
| SMZG2-20R | 24.69 | 18.66 | 14 | 22 | 10 | 21.72 |
| SMZG2-20L | 24.69 | 18.66 | 14 | 22 | 10 | 21.72 |
| SMZG2.5-20R | 32.34 | 25.08 | 19 | 29 | 12 | 28.06 |
| SMZG2.5-20L | 32.34 | 25.08 | 19 | 29 | 12 | 28.06 |
| SMZG3-20R | 39.52 | 30.45 | 23 | 35 | 15 | 31.57 |
| SMZG3-20L | 39.52 | 30.45 | 23 | 35 | 15 | 31.57 |
| 형식 | 허용토크(N·m) | 허용토크(N·m) | 허용토크(kgf·m) | 허용토크(kgf·m) | 백래시(mm) |
| 형식 | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시(mm) |
| SMZG2-20R | 7.76 | 4.1 | 0.79 | 0.42 | 0.05~0.11 |
| SMZG2-20L | 7.76 | 4.1 | 0.79 | 0.42 | 0.05~0.11 |
| SMZG2.5-20R | 14.8 | 7.92 | 1.51 | 0.81 | 0.06~0.12 |
| SMZG2.5-20L | 14.8 | 7.92 | 1.51 | 0.81 | 0.06~0.12 |
| SMZG3-20R | 26.2 | 14.3 | 2.67 | 1.45 | 0.07~0.13 |
| SMZG3-20L | 26.2 | 14.3 | 2.67 | 1.45 | 0.07~0.13 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SMZG2-20R | P | 169,400 | - | - | - | - | 견적의뢰 / 주문 |
| SMZG2-20L | P | 169,400 | - | - | - | - | 견적의뢰 / 주문 |
| SMZG2.5-20R | P | 226,600 | - | - | - | - | 견적의뢰 / 주문 |
| SMZG2.5-20L | P | 226,600 | - | - | - | - | 견적의뢰 / 주문 |
| SMZG3-20R | P | 257,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SMZG3-20L | P | 257,400 | - | - | - | 1 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
