상품 상세보기 : 마이터기어 - SMSG 연마 스파이럴 마이터기어

HOME > 기어전도 > 마이터기어 > SMSG 연마 스파이럴 마이터기어

마이터기어

SMSG 연마 스파이럴 마이터기어

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 2급
치형	글리슨
압력각	20°
비틀림각	35°
재료	S45C
열처리	치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●합리적인 가격의 치면연마 제품으로 치면 부분 이외에는 자유롭게 추가공을 할 수 있습니다.

관련이미지

상세사양


48건 중 1~48건 표시

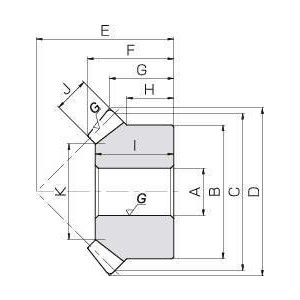

형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
형식	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D	조립거리 E
SMSG1-20R	1	20	R	B3	6	16	20	21.3	20
SMSG1-20L	1	20	L	B3	6	16	20	21.3	20
SMSG1.5-20R	1.5	20	R	B3	8	26	30	31.74	30
SMSG1.5-20L	1.5	20	L	B3	8	26	30	31.74	30
SMSG2-20R	2	20	R	B3	12	34	40	42.4	37
SMSG2-20L	2	20	L	B3	12	34	40	42.4	37
SMSG2.5-20R	2.5	20	R	B3	14	42	50	52.94	48
SMSG2.5-20L	2.5	20	L	B3	14	42	50	52.94	48
SMSG3-20R	3	20	R	B3	16	50	60	63.72	58
SMSG3-20L	3	20	L	B3	16	50	60	63.72	58
SMSG3.5-20R	3.5	20	R	B3	20	60	70	74.47	65
SMSG3.5-20L	3.5	20	L	B3	20	60	70	74.47	65
SMSG4-20R	4	20	R	B3	20	64	80	84.88	75
SMSG4-20L	4	20	L	B3	20	64	80	84.88	75
SMSG5-20R	5	20	R	B3	25	80	100	105.9	90
SMSG5-20L	5	20	L	B3	25	80	100	105.9	90
SMSG1-25R	1	25	R	B3	6	20	25	26.22	23
SMSG1-25L	1	25	L	B3	6	20	25	26.22	23
SMSG1.5-25R	1.5	25	R	B3	10	30	37.5	39.31	34
SMSG1.5-25L	1.5	25	L	B3	10	30	37.5	39.31	34
SMSG2-25R	2	25	R	B3	12	40	50	52.4	40
SMSG2-25L	2	25	L	B3	12	40	50	52.4	40
SMSG2.5-25R	2.5	25	R	B3	16	50	62.5	65.54	50
SMSG2.5-25L	2.5	25	L	B3	16	50	62.5	65.54	50
SMSG3-25R	3	25	R	B3	20	60	75	78.77	60
SMSG3-25L	3	25	L	B3	20	60	75	78.77	60
SMSG3.5-25R	3.5	25	R	B3	25	70	87.5	91.81	70
SMSG3.5-25L	3.5	25	L	B3	25	70	87.5	91.81	70
SMSG4-25R	4	25	R	B3	28	80	100	104.7	80
SMSG4-25L	4	25	L	B3	28	80	100	104.7	80
SMSG5-25R	5	25	R	B3	28	100	125	130.86	100
SMSG5-25L	5	25	L	B3	28	100	125	130.86	100
SMSG1-30R	1	30	R	B3	8	24	30	31.26	28
SMSG1-30L	1	30	L	B3	8	24	30	31.26	28
SMSG1.5-30R	1.5	30	R	B3	10	36	45	46.84	43
SMSG1.5-30L	1.5	30	L	B3	10	36	45	46.84	43
SMSG2-30R	2	30	R	B3	12	45	60	62.42	50
SMSG2-30L	2	30	L	B3	12	45	60	62.42	50
SMSG2.5-30R	2.5	30	R	B3	16	60	75	78.04	62
SMSG2.5-30L	2.5	30	L	B3	16	60	75	78.04	62
SMSG3-30R	3	30	R	B3	20	70	90	93.61	75
SMSG3-30L	3	30	L	B3	20	70	90	93.61	75
SMSG3.5-30R	3.5	30	R	B3	25	90	105	109.21	85
SMSG3.5-30L	3.5	30	L	B3	25	90	105	109.21	85
SMSG4-30R	4	30	R	B3	28	100	120	124.71	95
SMSG4-30L	4	30	L	B3	28	100	120	124.71	95
SMSG5-30R	5	30	R	B3	28	130	150	155.9	120
SMSG5-30L	5	30	L	B3	28	130	150	155.9	120

형식	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
형식	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
SMSG1-20R	10.65	8	12	5	9.86
SMSG1-20L	10.65	8	12	5	9.86
SMSG1.5-20R	15.87	13	19	8	15.37
SMSG1.5-20L	15.87	13	19	8	15.37
SMSG2-20R	18.2	14	22	10	21.72
SMSG2-20L	18.2	14	22	10	21.72
SMSG2.5-20R	24.47	19	29	12	28.06
SMSG2.5-20L	24.47	19	29	12	28.06
SMSG3-20R	29.86	23	35	15	31.57
SMSG3-20L	29.86	23	35	15	31.57
SMSG3.5-20R	32.23	25	40	18	39.09
SMSG3.5-20L	32.23	25	40	18	39.09
SMSG4-20R	37.44	27	45	20	43.43
SMSG4-20L	37.44	27	45	20	43.43
SMSG5-20R	42.95	30	54	26	54.46
SMSG5-20L	42.95	30	54	26	54.46
SMSG1-25R	11.11	8	14	6	15.03
SMSG1-25L	11.11	8	14	6	15.03
SMSG1.5-25R	16.16	11.5	19	9	19.54
SMSG1.5-25L	16.16	11.5	19	9	19.54
SMSG2-25R	16.2	10	20	12	26.06
SMSG2-25L	16.2	10	20	12	26.06
SMSG2.5-25R	20.27	12.5	26	15	34.57
SMSG2.5-25L	20.27	12.5	26	15	34.57
SMSG3-25R	24.39	15	32	20	37.43
SMSG3-25L	24.39	15	32	20	37.43
SMSG3.5-25R	28.41	17.5	37	22	46.77
SMSG3.5-25L	28.41	17.5	37	22	46.77
SMSG4-25R	32.35	20	43	25	55.29
SMSG4-25L	32.35	20	43	25	55.29
SMSG5-25R	40.43	25	50	30	65.15
SMSG5-25L	40.43	25	50	30	65.15
SMSG1-30R	13.63	10	16	6	19.03
SMSG1-30L	13.63	10	16	6	19.03
SMSG1.5-30R	21.42	16	25	10	25.72
SMSG1.5-30L	21.42	16	25	10	25.72
SMSG2-30R	21.21	12.5	25	12	36.06
SMSG2-30L	21.21	12.5	25	12	36.06
SMSG2.5-30R	26.02	17	32	15	47.57
SMSG2.5-30L	26.02	17	32	15	47.57
SMSG3-30R	31.8	20	40	20	53.43
SMSG3-30L	31.8	20	40	20	53.43
SMSG3.5-30R	34.6	25	45	22	67.77
SMSG3.5-30L	34.6	25	45	22	67.77
SMSG4-30R	37.35	25	50	25	79.29
SMSG4-30L	37.35	25	50	25	79.29
SMSG5-30R	47.95	35	62	30	99.15
SMSG5-30L	47.95	35	62	30	99.15

형식	허용토크(N·m)	허용토크(N·m)	허용토크(kgf·m)	허용토크(kgf·m)	백래시(mm)
형식	굽힘강도	치면강도	굽힘강도	치면강도	백래시(mm)
SMSG1-20R	1.17	0.97	0.12	0.099	0.02~0.08
SMSG1-20L	1.17	0.97	0.12	0.099	0.02~0.08
SMSG1.5-20R	4.1	3.47	0.42	0.35	0.04~0.10
SMSG1.5-20L	4.1	3.47	0.42	0.35	0.04~0.10
SMSG2-20R	7.83	6.79	0.8	0.69	0.05~0.11
SMSG2-20L	7.83	6.79	0.8	0.69	0.05~0.11
SMSG2.5-20R	14.9	13.2	1.52	1.35	0.06~0.12
SMSG2.5-20L	14.9	13.2	1.52	1.35	0.06~0.12
SMSG3-20R	26.4	23.7	2.69	2.42	0.07~0.13
SMSG3-20L	26.4	23.7	2.69	2.42	0.07~0.13
SMSG3.5-20R	42.6	38.8	4.35	3.96	0.08~0.14
SMSG3.5-20L	42.6	38.8	4.35	3.96	0.08~0.14
SMSG4-20R	62.6	57.8	6.39	5.9	0.10~0.16
SMSG4-20L	62.6	57.8	6.39	5.9	0.10~0.16
SMSG5-20R	115	109	11.8	11.1	0.10~0.16
SMSG5-20L	115	109	11.8	11.1	0.10~0.16
SMSG1-25R	1.88	1.91	0.19	0.19	0.02~0.08
SMSG1-25L	1.88	1.91	0.19	0.19	0.02~0.08
SMSG1.5-25R	5.29	5.52	0.54	0.56	0.04~0.10
SMSG1.5-25L	5.29	5.52	0.54	0.56	0.04~0.10
SMSG2-25R	12.6	13.5	1.28	1.37	0.05~0.11
SMSG2-25L	12.6	13.5	1.28	1.37	0.05~0.11
SMSG2.5-25R	24.5	26.8	2.5	2.74	0.06~0.12
SMSG2.5-25L	24.5	26.8	2.5	2.74	0.06~0.12
SMSG3-25R	45	50	4.59	5.1	0.07~0.13
SMSG3-25L	45	50	4.59	5.1	0.07~0.13
SMSG3.5-25R	69.2	78.1	7.05	7.97	0.08~0.14
SMSG3.5-25L	69.2	78.1	7.05	7.97	0.08~0.14
SMSG4-25R	95	109	9.68	11.1	0.10~0.16
SMSG4-25L	95	109	9.68	11.1	0.10~0.16
SMSG5-25R	181	213	18.5	21.7	0.12~0.18
SMSG5-25L	181	213	18.5	21.7	0.12~0.18
SMSG1-30R	2.5	3.02	0.25	0.31	0.02~0.08
SMSG1-30L	2.5	3.02	0.25	0.31	0.02~0.08
SMSG1.5-30R	7.53	9.35	0.77	0.95	0.04~0.10
SMSG1.5-30L	7.53	9.35	0.77	0.95	0.04~0.10
SMSG2-30R	16.7	21.4	1.7	2.18	0.05~0.11
SMSG2-30L	16.7	21.4	1.7	2.18	0.05~0.11
SMSG2.5-30R	32.6	42.7	3.32	4.36	0.06~0.12
SMSG2.5-30L	32.6	42.7	3.32	4.36	0.06~0.12
SMSG3-30R	60.3	80.4	6.15	8.2	0.07~0.13
SMSG3-30L	60.3	80.4	6.15	8.2	0.07~0.13
SMSG3.5-30R	85.1	115	8.68	11.8	0.08~0.14
SMSG3.5-30L	85.1	115	8.68	11.8	0.08~0.14
SMSG4-30R	127	174	12.9	17.8	0.10~0.16
SMSG4-30L	127	174	12.9	17.8	0.10~0.16
SMSG5-30R	240	332	24.5	33.9	0.12~0.18
SMSG5-30L	240	332	24.5	33.9	0.12~0.18

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SMSG1-20R	P	132,000	-	재고품	-	-	견적의뢰 / 주문
SMSG1-20L	P	132,000	-	재고품	-	-	견적의뢰 / 주문
SMSG1.5-20R	P	127,600	-	재고품	-	-	견적의뢰 / 주문
SMSG1.5-20L	P	127,600	-	재고품	-	-	견적의뢰 / 주문
SMSG2-20R	P	132,000	-	재고품	-	-	견적의뢰 / 주문
SMSG2-20L	P	132,000	-	재고품	-	-	견적의뢰 / 주문
SMSG2.5-20R	P	182,600	-	재고품	-	-	견적의뢰 / 주문
SMSG2.5-20L	P	182,600	-	재고품	-	-	견적의뢰 / 주문
SMSG3-20R	P	217,800	-	재고품	-	1	견적의뢰 / 주문
SMSG3-20L	P	217,800	-	재고품	-	1	견적의뢰 / 주문
SMSG3.5-20R	P	259,600	-	재고품	-	1	견적의뢰 / 주문
SMSG3.5-20L	P	259,600	-	재고품	-	1	견적의뢰 / 주문
SMSG4-20R	P	292,600	-	재고품	-	1	견적의뢰 / 주문
SMSG4-20L	P	292,600	-	재고품	-	1	견적의뢰 / 주문
SMSG5-20R	P	686,400	-	재고품	-	2	견적의뢰 / 주문
SMSG5-20L	P	686,400	-	재고품	-	2	견적의뢰 / 주문
SMSG1-25R	P	143,000	-	재고품	-	-	견적의뢰 / 주문
SMSG1-25L	P	143,000	-	재고품	-	-	견적의뢰 / 주문
SMSG1.5-25R	P	132,000	-	재고품	-	-	견적의뢰 / 주문
SMSG1.5-25L	P	132,000	-	재고품	-	-	견적의뢰 / 주문
SMSG2-25R	P	136,400	-	재고품	-	-	견적의뢰 / 주문
SMSG2-25L	P	136,400	-	재고품	-	-	견적의뢰 / 주문
SMSG2.5-25R	P	213,400	-	재고품	-	-	견적의뢰 / 주문
SMSG2.5-25L	P	213,400	-	재고품	-	-	견적의뢰 / 주문
SMSG3-25R	P	272,800	-	재고품	-	1	견적의뢰 / 주문
SMSG3-25L	P	272,800	-	재고품	-	1	견적의뢰 / 주문
SMSG3.5-25R	P	312,400	-	재고품	-	1	견적의뢰 / 주문
SMSG3.5-25L	P	312,400	-	재고품	-	1	견적의뢰 / 주문
SMSG4-25R	P	374,000	-	재고품	-	2	견적의뢰 / 주문
SMSG4-25L	P	374,000	-	재고품	-	2	견적의뢰 / 주문
SMSG5-25R	P	827,200	-	재고품	-	3	견적의뢰 / 주문
SMSG5-25L	P	827,200	-	재고품	-	3	견적의뢰 / 주문
SMSG1-30R	P	162,800	-	재고품	-	-	견적의뢰 / 주문
SMSG1-30L	P	162,800	-	재고품	-	-	견적의뢰 / 주문
SMSG1.5-30R	P	158,400	-	재고품	-	-	견적의뢰 / 주문
SMSG1.5-30L	P	158,400	-	재고품	-	-	견적의뢰 / 주문
SMSG2-30R	P	184,800	-	재고품	-	-	견적의뢰 / 주문
SMSG2-30L	P	184,800	-	재고품	-	-	견적의뢰 / 주문
SMSG2.5-30R	P	248,600	-	재고품	-	1	견적의뢰 / 주문
SMSG2.5-30L	P	248,600	-	재고품	-	1	견적의뢰 / 주문
SMSG3-30R	P	312,400	-	재고품	-	1	견적의뢰 / 주문
SMSG3-30L	P	312,400	-	재고품	-	1	견적의뢰 / 주문
SMSG3.5-30R	P	391,600	-	재고품	-	2	견적의뢰 / 주문
SMSG3.5-30L	P	391,600	-	재고품	-	2	견적의뢰 / 주문
SMSG4-30R	P	455,400	-	재고품	-	3	견적의뢰 / 주문
SMSG4-30L	P	455,400	-	재고품	-	3	견적의뢰 / 주문
SMSG5-30R	P	880,000	-	재고품	-	6	견적의뢰 / 주문
SMSG5-30L	P	880,000	-	재고품	-	6	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
