리니어롤러웨이 수퍼X(프리콤비네이션사양)

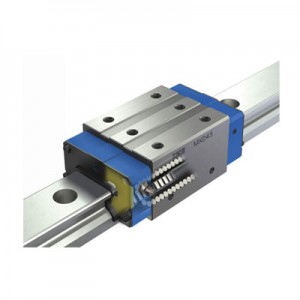

C루프리니어롤러웨이 수퍼X·MXD(블록형·슬라이드유니트)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


32건 중 1~32건 표시

형식	타입	재질	사이즈	어셈블리치수(mm)	어셈블리치수(mm)	어셈블리치수(mm)
형식	타입	재질	사이즈	H	H1	N
MXDC12C1HS1	숏	탄소강	12	20	3	7.5
MXDC15C1HS1	숏	탄소강	15	28	4	9.5
MXDC20C1HS1	숏	탄소강	20	34	5	12
MXDC25C1T1HS1	숏	탄소강	25	40	6	12.5
MXDC30C1T1HS1	숏	탄소강	30	45	6.5	16
MXDC35C1T2HS1	숏	탄소강	35	55	6.5	18
MXDC45C1T2HS1	숏	탄소강	45	70	8	20.5
MXDC55C1T2HS1	숏	탄소강	55	80	9	23.5
MXDC65C1T2HS1	숏	탄소강	65	90	12	31.5
MXD12C1HS1	스탠다드	탄소강	12	20	3	7.5
MXD15C1HS1	스탠다드	탄소강	15	28	4	9.5
MXD20C1HS1	스탠다드	탄소강	20	34	5	12
MXD25C1T1HS1	스탠다드	탄소강	25	40	6	12.5
MXD30C1T1HS1	스탠다드	탄소강	30	45	6.5	16
MXD35C1T2HS1	스탠다드	탄소강	35	55	6.5	18
MXD45C1T2HS1	스탠다드	탄소강	45	70	8	20.5
MXD55C1T2HS1	스탠다드	탄소강	55	80	9	23.5
MXD65C1T2HS1	스탠다드	탄소강	65	90	12	31.5
MXDG12C1HS1	롱	탄소강	12	20	3	7.5
MXDG15C1HS1	롱	탄소강	15	28	4	9.5
MXDG20C1HS1	롱	탄소강	20	34	5	12
MXDG25C1T1HS1	롱	탄소강	25	40	6	12.5
MXDG30C1T1HS1	롱	탄소강	30	45	6.5	16
MXDG35C1T2HS1	롱	탄소강	35	55	6.5	18
MXDG45C1T2HS1	롱	탄소강	45	70	8	20.5
MXDG55C1T2HS1	롱	탄소강	55	80	9	23.5
MXDG65C1T2HS1	롱	탄소강	65	90	12	31.5
MXD12C1SLHS1	스탠다드	스테인레스강	12	20	3	7.5
MXD15C1SLHS1	스탠다드	스테인레스강	15	28	4	9.5
MXD20C1SLHS1	스탠다드	스테인레스강	20	34	5	12
MXD25C1SLT1HS1	스탠다드	스테인레스강	25	40	6	12.5
MXD30C1SLT1HS1	스탠다드	스테인레스강	30	45	6.5	16

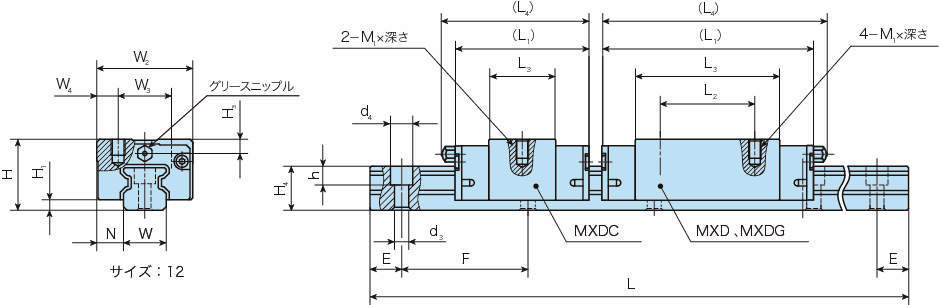

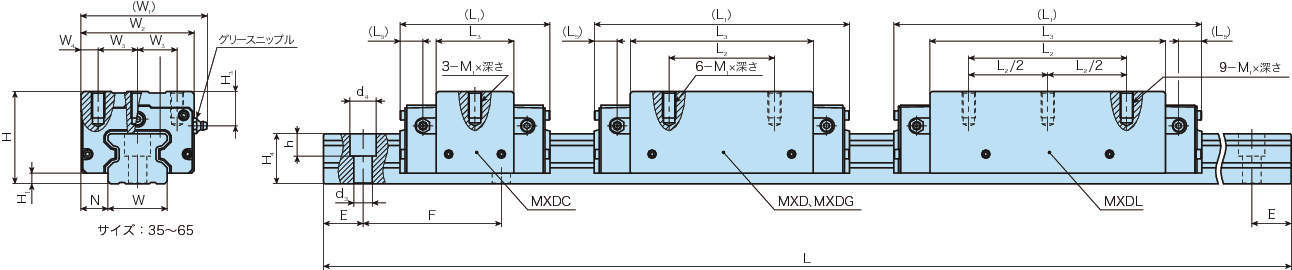

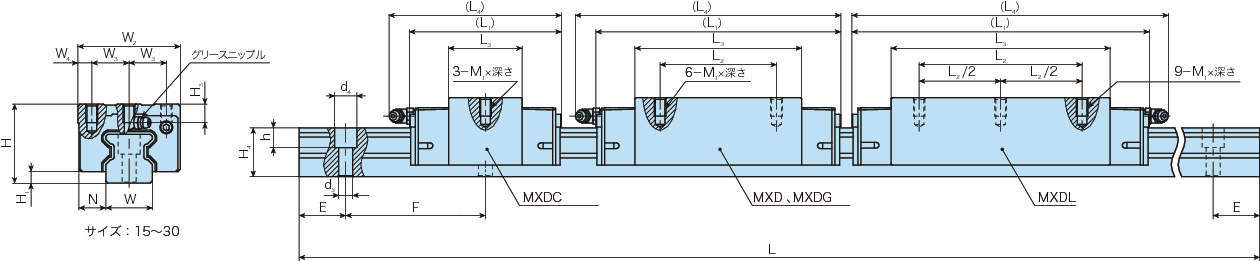

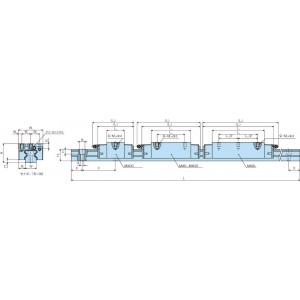

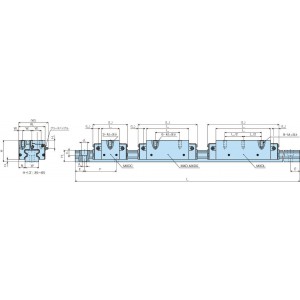

형식	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)
형식	W1	W2	W3	W4	L1	L2	L3	L4	L5	M1×깊이	H3
MXDC12C1HS1	-	27	15	6	40	-	15.8	44	-	M4×4.5	4
MXDC15C1HS1	-	34	13	4	52	-	24	55	-	M4×8	7.5
MXDC20C1HS1	-	44	16	6	66	-	31.6	74	-	M5×8	8
MXDC25C1T1HS1	-	48	17.5	6.5	74	-	36	83	-	M6×12	9
MXDC30C1T1HS1	-	60	20	10	85	-	42.4	95	-	M8×12	9.5
MXDC35C1T2HS1	78	70	25	10	92	-	46.6	-	12.7	M8×16	20
MXDC45C1T2HS1	96	86	30	13	114	-	59	-	17.5	M10×20	26
MXDC55C1T2HS1	110	100	37.5	12.5	136	-	72	-	20	M12×25	26
MXDC65C1T2HS1	135	126	38	25	180	-	95	-	26.3	M16×25	18
MXD12C1HS1	-	27	15	6	50	15	25.4	53	-	M4×4.5	4
MXD15C1HS1	-	34	13	4	68	26	40	71	-	M4×8	7.5
MXD20C1HS1	-	44	16	6	86	36	51.6	94	-	M5×8	8
MXD25C1T1HS1	-	48	17.5	6.5	98	35	60	107	-	M6×12	9
MXD30C1T1HS1	-	60	20	10	113	40	70.4	123	-	M8×12	9.5
MXD35C1T2HS1	78	70	25	10	124	50	78.6	-	12.7	M8×16	20
MXD45C1T2HS1	96	86	30	13	154	60	99	-	17.5	M10×20	26
MXD55C1T2HS1	110	100	37.5	12.5	184	75	120	-	20	M12×25	26
MXD65C1T2HS1	135	126	38	25	244	70	159	-	26.3	M16×25	18
MXDG12C1HS1	-	27	15	6	61	15	36.6	64	-	M4×4.5	4
MXDG15C1HS1	-	34	13	4	84	26	56	87	-	M4×8	7.5
MXDG20C1HS1	-	44	16	6	106	50	71.6	114	-	M5×8	8
MXDG25C1T1HS1	-	48	17.5	6.5	113	50	75	122	-	M6×12	9
MXDG30C1T1HS1	-	60	20	10	134	60	91.4	144	-	M8×12	9.5
MXDG35C1T2HS1	78	70	25	10	152	72	106.6	-	12.7	M8×16	20
MXDG45C1T2HS1	96	86	30	13	194	80	139	-	17.5	M10×20	26
MXDG55C1T2HS1	110	100	37.5	12.5	238	95	174	-	20	M12×25	26
MXDG65C1T2HS1	135	126	38	25	308	120	223	-	26.3	M16×25	18
MXD12C1SLHS1	-	27	15	6	50	15	25.4	53	-	M4×4.5	4
MXD15C1SLHS1	-	34	13	4	68	26	40	71	-	M4×8	7.5
MXD20C1SLHS1	-	44	16	6	86	36	51.6	94	-	M5×8	8
MXD25C1SLT1HS1	-	48	17.5	6.5	98	35	60	107	-	M6×12	9
MXD30C1SLT1HS1	-	60	20	10	113	40	70.4	123	-	M8×12	9.5

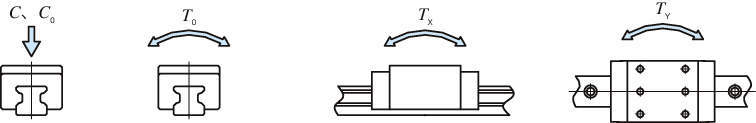

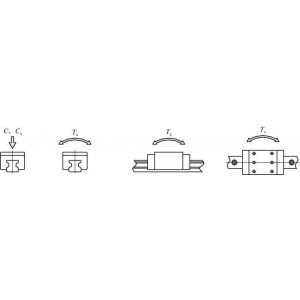

형식	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	정정격모멘트(N · m)	정정격모멘트(N · m)	정정격모멘트(N · m)
형식	W	H4	d3	d4	h	E	F	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	T0	TX	TY
MXDC12C1HS1	12	12	3.5	6	4.5	20	40	4250	6500	49.4	18.6	18.6
MXDC15C1HS1	15	16.5	4.5	8	6	30	60	7730	12000	113	50.6	50.6
MXDC20C1HS1	20	21	6	9.5	8.5	30	60	16100	26400	341	150	150
MXDC25C1T1HS1	23	24.5	7	11	9	30	60	21600	33800	500	213	213
MXDC30C1T1HS1	28	28	9	14	12	40	80	29200	44600	808	329	329
MXDC35C1T2HS1	34	32	9	14	12	40	80	39500	60000	1300	506	506
MXDC45C1T2HS1	45	38	14	20	17	52.5	105	64100	95600	2660	1010	1010
MXDC55C1T2HS1	53	43	16	23	20	60	120	99700	149000	4830	1880	1880
MXDC65C1T2HS1	63	56	18	26	22	75	150	174000	249000	9790	4200	4200
MXD12C1HS1	12	12	3.5	6	4.5	20	40	6120	10400	79.1	45.8	45.8
MXD15C1HS1	15	16.5	4.5	8	6	30	60	11500	20000	188	136	136
MXD20C1HS1	20	21	6	9.5	8.5	30	60	23400	42700	550	379	379
MXD25C1T1HS1	23	24.5	7	11	9	30	60	32100	56300	833	573	573
MXD30C1T1HS1	28	28	9	14	12	40	80	43400	74400	1350	883	883
MXD35C1T2HS1	34	32	9	14	12	40	80	58700	100000	2170	1360	1360
MXD45C1T2HS1	45	38	14	20	17	52.5	105	95400	159000	4430	2700	2700
MXD55C1T2HS1	53	43	16	23	20	60	120	148000	248000	8040	5040	5040
MXD65C1T2HS1	63	56	18	26	22	75	150	260000	415000	16300	11300	11300
MXDG12C1HS1	12	12	3.5	6	4.5	20	40	8120	15000	114	92.7	92.5
MXDG15C1HS1	15	16.5	4.5	8	6	30	60	14900	28000	263	262	262
MXDG20C1HS1	20	21	6	9.5	8.5	30	60	30100	58900	760	713	713
MXDG25C1T1HS1	23	24.5	7	11	9	30	60	38200	70300	1040	885	885
MXDG30C1T1HS1	28	28	9	14	12	40	80	53200	96700	1750	1470	1470
MXDG35C1T2HS1	34	32	9	14	12	40	80	74200	135000	2930	2440	2440
MXDG45C1T2HS1	45	38	14	20	17	52.5	105	124000	223000	6200	5220	5220
MXDG55C1T2HS1	53	43	16	23	20	60	120	198000	359000	11700	10400	10400
MXDG65C1T2HS1	63	56	18	26	22	75	150	337000	581000	22800	21800	21800
MXD12C1SLHS1	12	12	3.5	6	4.5	20	40	6120	10400	79.1	45.8	45.8
MXD15C1SLHS1	15	16.5	4.5	8	6	30	60	11500	20000	188	136	136
MXD20C1SLHS1	20	21	6	9.5	8.5	30	60	23400	42700	550	379	379
MXD25C1SLT1HS1	23	24.5	7	11	9	30	60	32100	56300	833	573	573
MXD30C1SLT1HS1	28	28	9	14	12	40	80	43400	74400	1350	883	883

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
MXDC12C1HS1	P	292,600	-	-	-	-	견적의뢰 / 주문
MXDC15C1HS1	P	292,600	-	-	-	-	견적의뢰 / 주문
MXDC20C1HS1	P	327,800	-	-	-	-	견적의뢰 / 주문
MXDC25C1T1HS1	P	361,900	-	-	-	-	견적의뢰 / 주문
MXDC30C1T1HS1	P	436,700	-	-	-	-	견적의뢰 / 주문
MXDC35C1T2HS1	P	548,900	-	-	-	-	견적의뢰 / 주문
MXDC45C1T2HS1	P	765,600	-	-	-	-	견적의뢰 / 주문
MXDC55C1T2HS1	P	1,053,800	-	-	-	-	견적의뢰 / 주문
MXDC65C1T2HS1	P	1,364,000	-	-	-	-	견적의뢰 / 주문
MXD12C1HS1	P	343,200	-	-	-	-	견적의뢰 / 주문
MXD15C1HS1	P	343,200	-	-	-	-	견적의뢰 / 주문
MXD20C1HS1	P	385,000	-	-	-	-	견적의뢰 / 주문
MXD25C1T1HS1	P	423,500	-	-	-	-	견적의뢰 / 주문
MXD30C1T1HS1	P	511,500	-	-	-	-	견적의뢰 / 주문
MXD35C1T2HS1	P	782,100	-	-	-	-	견적의뢰 / 주문
MXD45C1T2HS1	P	1,082,400	-	-	-	-	견적의뢰 / 주문
MXD55C1T2HS1	P	1,507,000	-	-	-	-	견적의뢰 / 주문
MXD65C1T2HS1	P	1,947,000	-	-	-	-	견적의뢰 / 주문
MXDG12C1HS1	P	396,000	-	-	-	-	견적의뢰 / 주문
MXDG15C1HS1	P	396,000	-	-	-	-	견적의뢰 / 주문
MXDG20C1HS1	P	444,400	-	-	-	-	견적의뢰 / 주문
MXDG25C1T1HS1	P	485,100	-	-	-	-	견적의뢰 / 주문
MXDG30C1T1HS1	P	588,500	-	-	-	-	견적의뢰 / 주문
MXDG35C1T2HS1	P	1,046,100	-	-	-	-	견적의뢰 / 주문
MXDG45C1T2HS1	P	1,463,000	-	-	-	-	견적의뢰 / 주문
MXDG55C1T2HS1	P	2,024,000	-	-	-	-	견적의뢰 / 주문
MXDG65C1T2HS1	P	2,629,000	-	-	-	-	견적의뢰 / 주문
MXD12C1SLHS1	P	448,800	-	-	-	-	견적의뢰 / 주문
MXD15C1SLHS1	P	448,800	-	-	-	-	견적의뢰 / 주문
MXD20C1SLHS1	P	499,400	-	-	-	-	견적의뢰 / 주문
MXD25C1SLT1HS1	P	546,700	-	-	-	-	견적의뢰 / 주문
MXD30C1SLT1HS1	P	661,100	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
