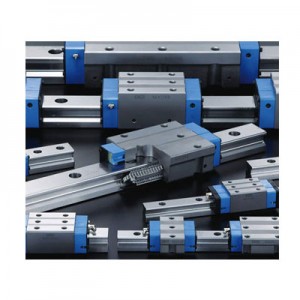

리니어롤러웨이 수퍼X(프리콤비네이션사양)
C루프리니어롤러웨이 수퍼X·MXS(컴팩트블록형·슬라이드유니트)
일본톰슨(주) ( NIPPON THOMPSON )
|
|
| 18건 중 1~18건 표시 | |
| 형식 | 타입 | 재질 | 사이즈 | 어셈블리치수(mm) | 어셈블리치수(mm) | 어셈블리치수(mm) |
| 형식 | 타입 | 재질 | 사이즈 | H | H1 | N |
| MXSC15C1HS1 | 숏 | 탄소강 | 15 | 24 | 4 | 9.5 |
| MXSC20C1HS1 | 숏 | 탄소강 | 20 | 30 | 5 | 12 |
| MXSC25C1T1HS1 | 숏 | 탄소강 | 25 | 36 | 6 | 12.5 |
| MXSC30C1T1HS1 | 숏 | 탄소강 | 30 | 42 | 6.5 | 16 |
| MXS15C1HS1 | 스탠다드 | 탄소강 | 15 | 24 | 4 | 9.5 |
| MXS20C1HS1 | 스탠다드 | 탄소강 | 20 | 30 | 5 | 12 |
| MXS25C1T1HS1 | 스탠다드 | 탄소강 | 25 | 36 | 6 | 12.5 |
| MXS30C1T1HS1 | 스탠다드 | 탄소강 | 30 | 42 | 6.5 | 16 |
| MXS35C1T2HS1 | 스탠다드 | 탄소강 | 35 | 48 | 6.5 | 18 |
| MXS45C1T2HS1 | 스탠다드 | 탄소강 | 45 | 60 | 8 | 20.5 |
| MXS55C1T2HS1 | 스탠다드 | 탄소강 | 55 | 70 | 9 | 23.5 |
| MXSG15C1HS1 | 롱 | 탄소강 | 15 | 24 | 4 | 9.5 |
| MXSG20C1HS1 | 롱 | 탄소강 | 20 | 30 | 5 | 12 |
| MXSG25C1T1HS1 | 롱 | 탄소강 | 25 | 36 | 6 | 12.5 |
| MXSG30C1T1HS1 | 롱 | 탄소강 | 30 | 42 | 6.5 | 16 |
| MXSG35C1T2HS1 | 롱 | 탄소강 | 35 | 48 | 6.5 | 18 |
| MXSG45C1T2HS1 | 롱 | 탄소강 | 45 | 60 | 8 | 20.5 |
| MXSG55C1T2HS1 | 롱 | 탄소강 | 55 | 70 | 9 | 23.5 |

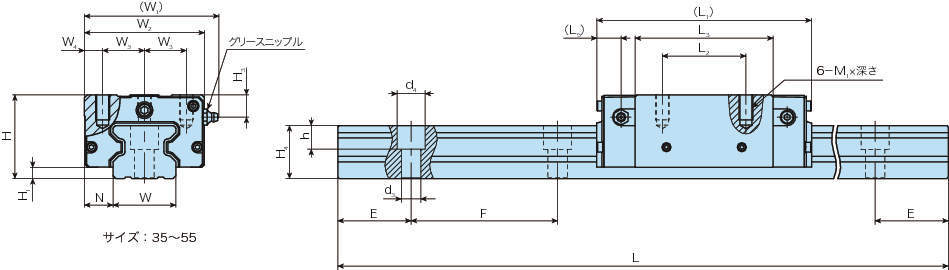

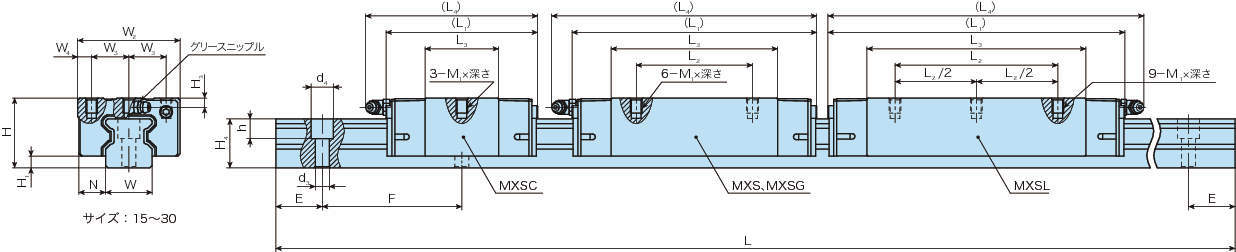

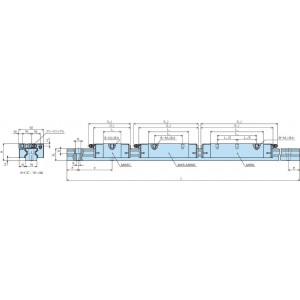

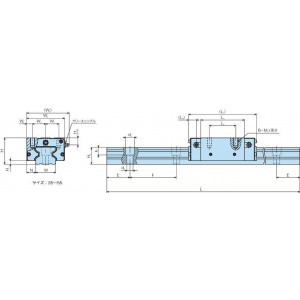

| 형식 | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) |
| 형식 | W1 | W2 | W3 | W4 | L1 | L2 | L3 | L4 | L5 | M1×깊이 | H3 |
| MXSC15C1HS1 | - | 34 | 13 | 4 | 52 | - | 24 | 55 | - | M4×5.5 | 3.5 |
| MXSC20C1HS1 | - | 44 | 16 | 6 | 66 | - | 31.6 | 74 | - | M5×6.5 | 4 |
| MXSC25C1T1HS1 | - | 48 | 17.5 | 6.5 | 74 | - | 36 | 83 | - | M6×9 | 5 |
| MXSC30C1T1HS1 | - | 60 | 20 | 10 | 85 | - | 42.4 | 95 | - | M8×11 | 6.5 |
| MXS15C1HS1 | - | 34 | 13 | 4 | 68 | 26 | 40 | 71 | - | M4×5.5 | 3.5 |
| MXS20C1HS1 | - | 44 | 16 | 6 | 86 | 36 | 51.6 | 94 | - | M5×6.5 | 4 |
| MXS25C1T1HS1 | - | 48 | 17.5 | 6.5 | 98 | 35 | 60 | 107 | - | M6×9 | 5 |
| MXS30C1T1HS1 | - | 60 | 20 | 10 | 113 | 40 | 70.4 | 123 | - | M8×11 | 6.5 |
| MXS35C1T2HS1 | 78 | 70 | 25 | 10 | 124 | 50 | 78.6 | - | 12.7 | M8×12 | 13 |
| MXS45C1T2HS1 | 96 | 86 | 30 | 13 | 154 | 60 | 99 | - | 17.5 | M10×18 | 16 |
| MXS55C1T2HS1 | 110 | 100 | 37.5 | 12.5 | 184 | 75 | 120 | - | 20 | M12×20 | 16 |
| MXSG15C1HS1 | - | 34 | 13 | 4 | 84 | 26 | 56 | 87 | - | M4×5.5 | 3.5 |
| MXSG20C1HS1 | - | 44 | 16 | 6 | 106 | 50 | 71.6 | 114 | - | M5×6.5 | 4 |
| MXSG25C1T1HS1 | - | 48 | 17.5 | 6.5 | 113 | 50 | 75 | 122 | - | M6×9 | 5 |
| MXSG30C1T1HS1 | - | 60 | 20 | 10 | 134 | 60 | 91.4 | 144 | - | M8×11 | 6.5 |
| MXSG35C1T2HS1 | 78 | 70 | 25 | 10 | 152 | 72 | 106.6 | - | 12.7 | M8×12 | 13 |
| MXSG45C1T2HS1 | 96 | 86 | 30 | 13 | 194 | 80 | 139 | - | 17.5 | M10×18 | 16 |
| MXSG55C1T2HS1 | 110 | 100 | 37.5 | 12.5 | 238 | 95 | 174 | - | 20 | M12×20 | 16 |

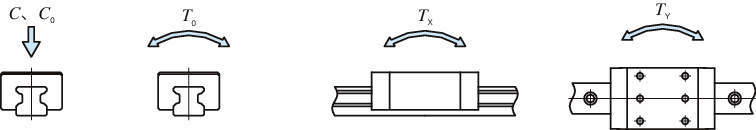

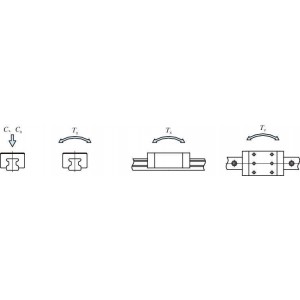

| 형식 | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | 정정격모멘트(N · m) | 정정격모멘트(N · m) | 정정격모멘트(N · m) |
| 형식 | W | H4 | d3 | d4 | h | E | F | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | T0 | TX | TY |
| MXSC15C1HS1 | 15 | 16.5 | 4.5 | 8 | 6 | 30 | 60 | 7730 | 12000 | 113 | 50.6 | 50.6 |
| MXSC20C1HS1 | 20 | 21 | 6 | 9.5 | 8.5 | 30 | 60 | 16100 | 26400 | 341 | 150 | 150 |
| MXSC25C1T1HS1 | 23 | 24.5 | 7 | 11 | 9 | 30 | 60 | 21600 | 33800 | 500 | 213 | 213 |
| MXSC30C1T1HS1 | 28 | 28 | 9 | 14 | 12 | 40 | 80 | 29200 | 44600 | 808 | 329 | 329 |
| MXS15C1HS1 | 15 | 16.5 | 4.5 | 8 | 6 | 30 | 60 | 11500 | 20000 | 188 | 136 | 136 |
| MXS20C1HS1 | 20 | 21 | 6 | 9.5 | 8.5 | 30 | 60 | 23400 | 42700 | 550 | 379 | 379 |
| MXS25C1T1HS1 | 23 | 24.5 | 7 | 11 | 9 | 30 | 60 | 32100 | 56300 | 833 | 573 | 573 |
| MXS30C1T1HS1 | 28 | 28 | 9 | 14 | 12 | 40 | 80 | 43400 | 74400 | 1350 | 883 | 883 |
| MXS35C1T2HS1 | 34 | 32 | 9 | 14 | 12 | 40 | 80 | 58700 | 100000 | 2170 | 1360 | 1360 |
| MXS45C1T2HS1 | 45 | 38 | 14 | 20 | 17 | 52.5 | 105 | 95400 | 159000 | 4430 | 2700 | 2700 |
| MXS55C1T2HS1 | 53 | 43 | 16 | 23 | 20 | 60 | 120 | 148000 | 248000 | 8040 | 5040 | 5040 |
| MXSG15C1HS1 | 15 | 16.5 | 4.5 | 8 | 6 | 30 | 60 | 14900 | 28000 | 263 | 262 | 262 |
| MXSG20C1HS1 | 20 | 21 | 6 | 9.5 | 8.5 | 30 | 60 | 30100 | 58900 | 760 | 713 | 713 |
| MXSG25C1T1HS1 | 23 | 24.5 | 7 | 11 | 9 | 30 | 60 | 38200 | 70300 | 1040 | 885 | 885 |
| MXSG30C1T1HS1 | 28 | 28 | 9 | 14 | 12 | 40 | 80 | 53200 | 96700 | 1750 | 1470 | 1470 |
| MXSG35C1T2HS1 | 34 | 32 | 9 | 14 | 12 | 40 | 80 | 74200 | 135000 | 2930 | 2440 | 2440 |
| MXSG45C1T2HS1 | 45 | 38 | 14 | 20 | 17 | 52.5 | 105 | 124000 | 223000 | 6200 | 5220 | 5220 |
| MXSG55C1T2HS1 | 53 | 43 | 16 | 23 | 20 | 60 | 120 | 198000 | 359000 | 11700 | 10400 | 10400 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| MXSC15C1HS1 | P | 292,600 | - | - | - | - | 견적의뢰 / 주문 |
| MXSC20C1HS1 | P | 327,800 | - | - | - | - | 견적의뢰 / 주문 |
| MXSC25C1T1HS1 | P | 361,900 | - | - | - | - | 견적의뢰 / 주문 |
| MXSC30C1T1HS1 | P | 436,700 | - | - | - | - | 견적의뢰 / 주문 |
| MXS15C1HS1 | P | 343,200 | - | - | - | - | 견적의뢰 / 주문 |
| MXS20C1HS1 | P | 385,000 | - | - | - | - | 견적의뢰 / 주문 |
| MXS25C1T1HS1 | P | 423,500 | - | - | - | - | 견적의뢰 / 주문 |
| MXS30C1T1HS1 | P | 511,500 | - | - | - | - | 견적의뢰 / 주문 |
| MXS35C1T2HS1 | P | 782,100 | - | - | - | - | 견적의뢰 / 주문 |
| MXS45C1T2HS1 | P | 1,082,400 | - | - | - | - | 견적의뢰 / 주문 |
| MXS55C1T2HS1 | P | 1,507,000 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG15C1HS1 | P | 396,000 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG20C1HS1 | P | 444,400 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG25C1T1HS1 | P | 485,100 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG30C1T1HS1 | P | 588,500 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG35C1T2HS1 | P | 1,046,100 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG45C1T2HS1 | P | 1,463,000 | - | - | - | - | 견적의뢰 / 주문 |
| MXSG55C1T2HS1 | P | 2,024,000 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
