상품 상세보기 : 리니어롤러웨이 수퍼X(프리콤비네이션사양) - C루프리니어롤러웨이 수퍼X·MX (플랜지형·슬라이드유니트)

HOME > 직동기기 > 가이드타입 > 리니어롤러웨이 > 리니어롤러웨이 수퍼X(프리콤비네이션사양) > C루프리니어롤러웨이 수퍼X·MX (플랜지형·슬라이드유니트)

리니어롤러웨이 수퍼X(프리콤비네이션사양)

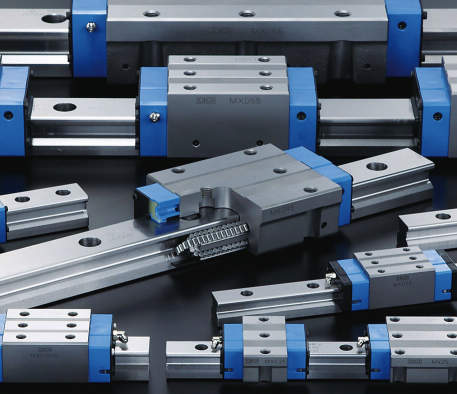

C루프리니어롤러웨이 수퍼X·MX (플랜지형·슬라이드유니트)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


27건 중 1~27건 표시

형식	타입	재질	사이즈	어셈블리치수(mm)	어셈블리치수(mm)	어셈블리치수(mm)
형식	타입	재질	사이즈	H	H1	N
MXC12C1HS1	숏	탄소강	12	19	3	14
MXC15C1HS1	숏	탄소강	15	24	4	16
MXC20C1HS1	숏	탄소강	20	30	5	21.5
MXC25C1T1HS1	숏	탄소강	25	36	6	23.5
MXC30C1T1HS1	숏	탄소강	30	42	6.5	31
MXC35C1T2HS1	숏	탄소강	35	48	6.5	33
MXC45C1T2HS1	숏	탄소강	45	60	8	37.5
MXC55C1T2HS1	숏	탄소강	55	70	9	43.5
MXC65C1T2HS1	숏	탄소강	65	90	12	53.5
MX12C1HS1	스탠다드	탄소강	12	19	3	14
MX15C1HS1	스탠다드	탄소강	15	24	4	16
MX20C1HS1	스탠다드	탄소강	20	30	5	21.5
MX25C1T1HS1	스탠다드	탄소강	25	36	6	23.5
MX30C1T1HS1	스탠다드	탄소강	30	42	6.5	31
MX35C1T2HS1	스탠다드	탄소강	35	48	6.5	33
MX45C1T2HS1	스탠다드	탄소강	45	60	8	37.5
MX55C1T2HS1	스탠다드	탄소강	55	70	9	43.5
MX65C1T2HS1	스탠다드	탄소강	65	90	12	53.5
MXG12C1HS1	롱	탄소강	12	19	3	14
MXG15C1HS1	롱	탄소강	15	24	4	16
MXG20C1HS1	롱	탄소강	20	30	5	21.5
MXG25C1T1HS1	롱	탄소강	25	36	6	23.5
MXG30C1T1HS1	롱	탄소강	30	42	6.5	31
MXG35C1T2HS1	롱	탄소강	35	48	6.5	33
MXG45C1T2HS1	롱	탄소강	45	60	8	37.5
MXG55C1T2HS1	롱	탄소강	55	70	9	43.5
MXG65C1T2HS1	롱	탄소강	65	90	12	53.5

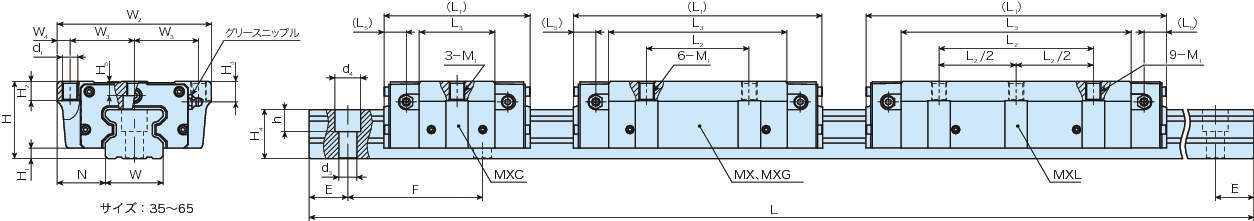

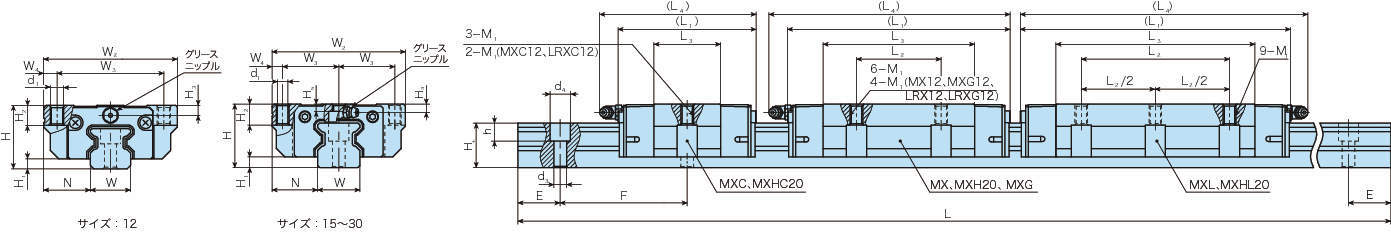

형식	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)
형식	W2	W3	W4	L1	L2	L3	L4	L5	d1	M1	H2	H3	H5
MXC12C1HS1	40	32	4	40	-	15.8	44	-	3.4	M4	6	3	-
MXC15C1HS1	47	19	4.5	52	-	24	55	-	4.4	M5	7	3.5	3
MXC20C1HS1	63	26.5	5	66	-	31.6	74	-	-	M6	10	4	3.5
MXC25C1T1HS1	70	28.5	6.5	74	-	36	83	-	7	M8	10	5	5
MXC30C1T1HS1	90	36	9	85	-	42.4	95	-	8.5	M10	10	6.5	5.5
MXC35C1T2HS1	100	41	9	92	-	46.6	-	12.7	8.5	M10	13	13	7
MXC45C1T2HS1	120	50	10	114	-	59	-	17.5	10.5	M12	15	16	11
MXC55C1T2HS1	140	58	12	136	-	72	-	20	12.5	M14	17	16	14
MXC65C1T2HS1	170	71	14	180	-	95	-	26.3	14.5	M16	23	18	18.5
MX12C1HS1	40	32	4	50	15	25.4	53	-	3.4	M4	6	3	-
MX15C1HS1	47	19	4.5	68	30	40	71	-	4.4	M5	7	3.5	3
MX20C1HS1	63	26.5	5	86	40	51.6	94	-	-	M6	10	4	3.5
MX25C1T1HS1	70	28.5	6.5	98	45	60	107	-	7	M8	10	5	5
MX30C1T1HS1	90	36	9	113	52	70.4	123	-	8.5	M10	10	6.5	5.5
MX35C1T2HS1	100	41	9	124	62	78.6	-	12.7	8.5	M10	13	13	7
MX45C1T2HS1	120	50	10	154	80	99	-	17.5	10.5	M12	15	16	11
MX55C1T2HS1	140	58	12	184	95	120	-	20	12.5	M14	17	16	14
MX65C1T2HS1	170	71	14	244	110	159	-	26.3	14.5	M16	23	18	18.5
MXG12C1HS1	40	32	4	61	15	36.6	64	-	3.4	M4	6	3	-
MXG15C1HS1	47	19	4.5	84	30	56	87	-	4.4	M5	7	3.5	3
MXG20C1HS1	63	26.5	5	106	40	71.6	114	-	-	M6	10	4	3.5
MXG25C1T1HS1	70	28.5	6.5	113	45	75	122	-	7	M8	10	5	5
MXG30C1T1HS1	90	36	9	134	52	91.4	144	-	8.5	M10	10	6.5	5.5
MXG35C1T2HS1	100	41	9	152	62	106.6	-	12.7	8.5	M10	13	13	7
MXG45C1T2HS1	120	50	10	194	80	139	-	17.5	10.5	M12	15	16	11
MXG55C1T2HS1	140	58	12	238	95	174	-	20	12.5	M14	17	16	14
MXG65C1T2HS1	170	71	14	308	110	223	-	26.3	14.5	M16	23	18	18.5

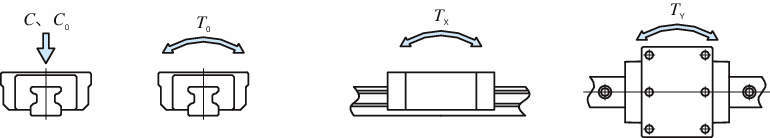

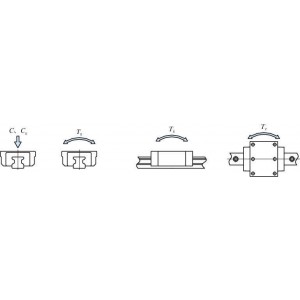

형식	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	정정격모멘트(N · m)	정정격모멘트(N · m)	정정격모멘트(N · m)
형식	W	H4	d3	d4	h	E	F	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	T0	TX	TY
MXC12C1HS1	12	12	3.5	6	4.5	20	40	4250	6500	49.4	18.6	18.6
MXC15C1HS1	15	16.5	4.5	8	6	30	60	7730	12000	113	50.6	50.6
MXC20C1HS1	20	21	6	9.5	8.5	30	60	16100	26400	341	150	150
MXC25C1T1HS1	23	24.5	7	11	9	30	60	21600	33800	500	213	213
MXC30C1T1HS1	28	28	9	14	12	40	80	29200	44600	808	329	329
MXC35C1T2HS1	34	32	9	14	12	40	80	39500	60000	1300	506	506
MXC45C1T2HS1	45	38	14	20	17	52.5	105	64100	95600	2660	1010	1010
MXC55C1T2HS1	53	43	16	23	20	60	120	99700	149000	4830	1880	1880
MXC65C1T2HS1	63	56	18	26	22	75	150	174000	249000	9790	4200	4200
MX12C1HS1	12	12	3.5	6	4.5	20	40	6120	10400	79.1	45.8	45.8
MX15C1HS1	15	16.5	4.5	8	6	30	60	11500	20000	188	136	136
MX20C1HS1	20	21	6	9.5	8.5	30	60	23400	42700	550	379	379
MX25C1T1HS1	23	24.5	7	11	9	30	60	32100	56300	833	573	573
MX30C1T1HS1	28	28	9	14	12	40	80	43400	74400	1350	883	883
MX35C1T2HS1	34	32	9	14	12	40	80	58700	100000	2170	1360	1360
MX45C1T2HS1	45	38	14	20	17	52.5	105	95400	159000	4430	2700	2700
MX55C1T2HS1	53	43	16	23	20	60	120	148000	248000	8040	5040	5040
MX65C1T2HS1	63	56	18	26	22	75	150	260000	415000	16300	11300	11300
MXG12C1HS1	12	12	3.5	6	4.5	20	40	8120	15000	114	92.7	92.7
MXG15C1HS1	15	16.5	4.5	8	6	30	60	14900	28000	263	262	262
MXG20C1HS1	20	21	6	9.5	8.5	30	60	30100	58900	760	713	713
MXG25C1T1HS1	23	24.5	7	11	9	30	60	38200	70300	1040	885	885
MXG30C1T1HS1	28	28	9	14	12	40	80	53200	96700	1750	1470	1470
MXG35C1T2HS1	34	32	9	14	12	40	80	74200	135000	2930	2440	2440
MXG45C1T2HS1	45	38	14	20	17	52.5	105	124000	223000	6200	5220	5220
MXG55C1T2HS1	53	43	16	23	20	60	120	198000	359000	11700	10400	10400
MXG65C1T2HS1	63	56	18	26	22	75	150	337000	581000	22800	21800	21800

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
MXC12C1HS1	P	292,600	-	-	-	-	견적의뢰 / 주문
MXC15C1HS1	P	292,600	-	-	-	-	견적의뢰 / 주문
MXC20C1HS1	P	327,800	-	-	-	-	견적의뢰 / 주문
MXC25C1T1HS1	P	361,900	-	-	-	-	견적의뢰 / 주문
MXC30C1T1HS1	P	436,700	-	-	-	-	견적의뢰 / 주문
MXC35C1T2HS1	P	577,500	-	-	-	-	견적의뢰 / 주문
MXC45C1T2HS1	P	803,000	-	-	-	-	견적의뢰 / 주문
MXC55C1T2HS1	P	1,111,000	-	-	-	-	견적의뢰 / 주문
MXC65C1T2HS1	P	1,441,000	-	-	-	-	견적의뢰 / 주문
MX12C1HS1	P	343,200	-	-	-	-	견적의뢰 / 주문
MX15C1HS1	P	343,200	-	-	-	-	견적의뢰 / 주문
MX20C1HS1	P	385,000	-	-	-	-	견적의뢰 / 주문
MX25C1T1HS1	P	423,500	-	-	-	-	견적의뢰 / 주문
MX30C1T1HS1	P	511,500	-	-	-	-	견적의뢰 / 주문
MX35C1T2HS1	P	821,700	-	-	-	-	견적의뢰 / 주문
MX45C1T2HS1	P	1,144,000	-	-	-	-	견적의뢰 / 주문
MX55C1T2HS1	P	1,584,000	-	-	-	-	견적의뢰 / 주문
MX65C1T2HS1	P	2,046,000	-	-	-	-	견적의뢰 / 주문
MXG12C1HS1	P	396,000	-	-	-	-	견적의뢰 / 주문
MXG15C1HS1	P	396,000	-	-	-	-	견적의뢰 / 주문
MXG20C1HS1	P	444,400	-	-	-	-	견적의뢰 / 주문
MXG25C1T1HS1	P	485,100	-	-	-	-	견적의뢰 / 주문
MXG30C1T1HS1	P	588,500	-	-	-	-	견적의뢰 / 주문
MXG35C1T2HS1	P	1,111,000	-	-	-	-	견적의뢰 / 주문
MXG45C1T2HS1	P	1,540,000	-	-	-	-	견적의뢰 / 주문
MXG55C1T2HS1	P	2,134,000	-	-	-	-	견적의뢰 / 주문
MXG65C1T2HS1	P	2,761,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
