리니어웨이H(고강성타입·콤비네이션사양)
C루프리니어웨이H·MHS(컴팩트블록형·슬라이드유니트)
일본톰슨(주) ( NIPPON THOMPSON )
|
|
| 12건 중 1~12건 표시 | |

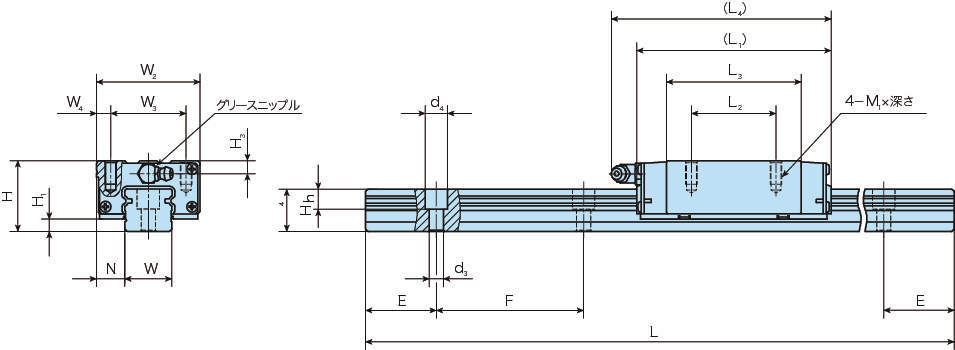

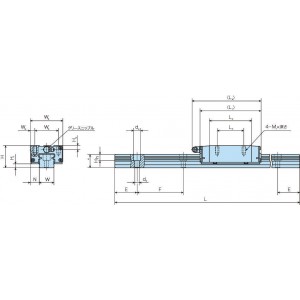

| 형식 | 타입 | 재질 | 사이즈 | 어셈블리치수(mm) | 어셈블리치수(mm) | 어셈블리치수(mm) |
| 형식 | 타입 | 재질 | 사이즈 | H | H1 | N |
| MHS15C1HS1 | 스탠다드 | 탄소강 | 15 | 24 | 4.5 | 9.5 |
| MHS20C1HS1 | 스탠다드 | 탄소강 | 20 | 30 | 5 | 12 |
| MHS25C1HS1 | 스탠다드 | 탄소강 | 25 | 36 | 6.5 | 12.5 |
| MHS30C1HS1 | 스탠다드 | 탄소강 | 30 | 42 | 9 | 16 |
| MHSG15C1HS1 | 롱 | 탄소강 | 15 | 24 | 4.5 | 9.5 |
| MHSG20C1HS1 | 롱 | 탄소강 | 20 | 30 | 5 | 12 |
| MHSG25C1HS1 | 롱 | 탄소강 | 25 | 36 | 6.5 | 12.5 |
| MHSG30C1HS1 | 롱 | 탄소강 | 30 | 42 | 9 | 16 |
| MHS15C1SLHS1 | 스탠다드 | 스테인레스강 | 15 | 24 | 4.5 | 9.5 |
| MHS20C1SLHS1 | 스탠다드 | 스테인레스강 | 20 | 30 | 5 | 12 |
| MHS30C1SLHS1 | 스탠다드 | 스테인레스강 | 30 | 42 | 9 | 16 |
| MHS25C1SLHS1 | 스탠다드 | 스테인레스강 | 25 | 36 | 6.5 | 12.5 |
| 형식 | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) |
| 형식 | W2 | W3 | W4 | L1 | L2 | L3 | L4 | M1×깊이 | H3 |
| MHS15C1HS1 | 34 | 26 | 4 | 66 | 26 | 44.2 | 69 | M4×8 | 4.5 |
| MHS20C1HS1 | 44 | 32 | 6 | 83 | 36 | 56 | 94 | M5×10 | 5.5 |
| MHS25C1HS1 | 48 | 35 | 6.5 | 95 | 35 | 63.9 | 105 | M6×12 | 6.5 |
| MHS30C1HS1 | 60 | 40 | 10 | 113 | 40 | 80.6 | 123 | M8×16 | 8 |
| MHSG15C1HS1 | 34 | 26 | 4 | 82 | 26 | 60.1 | 85 | M4×8 | 4.5 |
| MHSG20C1HS1 | 44 | 32 | 6 | 112 | 50 | 84.8 | 122 | M5×10 | 5.5 |
| MHSG25C1HS1 | 48 | 35 | 6.5 | 118 | 50 | 86.6 | 128 | M6×12 | 6.5 |
| MHSG30C1HS1 | 60 | 40 | 10 | 139 | 60 | 106.6 | 149 | M8×16 | 8 |
| MHS15C1SLHS1 | 34 | 26 | 4 | 66 | 26 | 44.2 | 69 | M4×8 | 4.5 |
| MHS20C1SLHS1 | 44 | 32 | 6 | 83 | 36 | 56 | 94 | M5×10 | 5.5 |
| MHS30C1SLHS1 | 60 | 40 | 10 | 113 | 40 | 80.6 | 123 | M8×16 | 8 |
| MHS25C1SLHS1 | 48 | 35 | 6.5 | 95 | 35 | 63.9 | 105 | M6×12 | 6.5 |

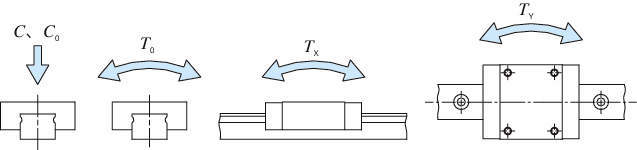

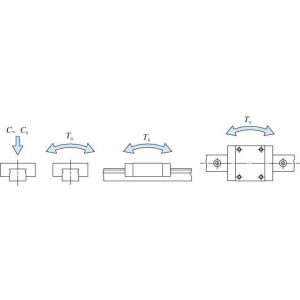

| 형식 | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | 정정격모멘트(N · m) | 정정격모멘트(N · m) | 정정격모멘트(N · m) |
| 형식 | W | H4 | d3 | d4 | h | E | F | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | T0 | TX | TY |
| MHS15C1HS1 | 15 | 15 | 4.5 | 8 | 6 | 30 | 60 | 11600 | 13400 | 112 | 95.6 | 95.6 |
| MHS20C1HS1 | 20 | 18 | 6 | 9.5 | 8.5 | 30 | 60 | 18100 | 21100 | 232 | 195 | 195 |
| MHS25C1HS1 | 23 | 22 | 7 | 11 | 9 | 30 | 60 | 25200 | 28800 | 362 | 309 | 309 |
| MHS30C1HS1 | 28 | 25 | 9 | 14 | 12 | 40 | 80 | 35400 | 40700 | 623 | 536 | 536 |
| MHSG15C1HS1 | 15 | 15 | 4.5 | 8 | 6 | 30 | 60 | 14400 | 18300 | 153 | 172 | 172 |
| MHSG20C1HS1 | 20 | 18 | 6 | 9.5 | 8.5 | 30 | 60 | 24100 | 31700 | 349 | 421 | 421 |
| MHSG25C1HS1 | 23 | 22 | 7 | 11 | 9 | 30 | 60 | 30800 | 38300 | 483 | 533 | 533 |
| MHSG30C1HS1 | 28 | 25 | 9 | 14 | 12 | 40 | 80 | 42700 | 53200 | 814 | 894 | 894 |
| MHS15C1SLHS1 | 15 | 15 | 4.5 | 8 | 6 | 30 | 60 | 11600 | 13400 | 112 | 95.6 | 95.6 |
| MHS20C1SLHS1 | 20 | 18 | 6 | 9.5 | 8.5 | 30 | 60 | 18100 | 21100 | 232 | 195 | 195 |
| MHS30C1SLHS1 | 28 | 25 | 9 | 14 | 12 | 40 | 80 | 35400 | 40700 | 623 | 536 | 536 |
| MHS25C1SLHS1 | 23 | 22 | 7 | 11 | 9 | 30 | 60 | 25200 | 28800 | 362 | 309 | 309 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| MHS15C1HS1 | P | 224,400 | - | - | - | - | 견적의뢰 / 주문 |
| MHS20C1HS1 | P | 250,800 | - | - | - | - | 견적의뢰 / 주문 |
| MHS25C1HS1 | P | 257,400 | - | - | - | - | 견적의뢰 / 주문 |
| MHS30C1HS1 | P | 325,600 | - | - | - | - | 견적의뢰 / 주문 |
| MHSG15C1HS1 | P | 290,400 | - | - | - | - | 견적의뢰 / 주문 |
| MHSG20C1HS1 | P | 327,800 | - | - | - | - | 견적의뢰 / 주문 |
| MHSG25C1HS1 | P | 352,000 | - | - | - | - | 견적의뢰 / 주문 |
| MHSG30C1HS1 | P | 426,800 | - | - | - | - | 견적의뢰 / 주문 |
| MHS15C1SLHS1 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| MHS20C1SLHS1 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| MHS30C1SLHS1 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| MHS25C1SLHS1 | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
