| 형식 | 잇수 | 풀리 형상 |
사용벨트//호칭폭 | 사용벨트//폭 (mm) |
피치원 직경 (mm) |
이끝원 직경 (mm) |
플랜지 외경 (mm) |
폭 W (mm) |
L1 (mm) |
축구멍직경 d (mm) |

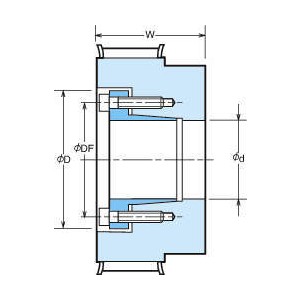

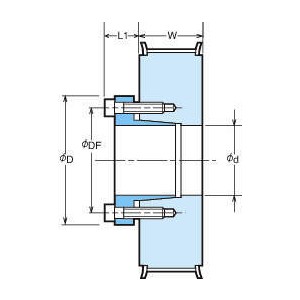

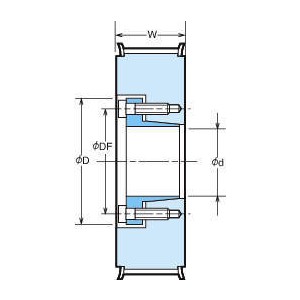

#취부 형식 |

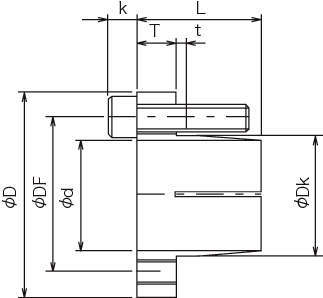

슬리브//틀번호 | 슬리브//ΦD (mm) |
슬리브//ΦDF (mm) |
슬리브//ΦDk (mm) |
슬리브//L (mm) |
슬리브//T (mm) |
슬리브//t (mm) |
슬리브//K (mm) |
#체결볼트//사이즈 | 체결볼트//본수 | 체결 토르크 (N · m) |
전달 토르크 (N · m) |
스러스트 하중 (kN) |
면압(Mpa) //축측 | 면압(Mpa) //허브측 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PT14H100AF-SS1415 | 14 | AF | 100 | 25.4 | 56.6 | 55.22 | 62 | 35.5 | 12 | 15 | AF-S(표준취부) | S1 | 32 | 24 | 18.6 | 18 | 6 | 2 | 4 | M4×16 | 4 | 4.2 | 86 | 11.5 | 175 | 148 |
| PT14H100AF-SS1416 | 14 | AF | 100 | 25.4 | 56.6 | 55.22 | 62 | 35.5 | 12 | 16 | AF-S(표준취부) | S1 | 32 | 24 | 18.6 | 18 | 6 | 2 | 4 | M4×16 | 4 | 4.2 | 92 | 11.5 | 164 | 148 |
| PT14H100AF-SS2417 | 14 | AF | 100 | 25.4 | 56.6 | 55.22 | 62 | 35.5 | 14 | 17 | AF-S(표준취부) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 158 | 18.6 | 191 | 135 |
| PT14H100AF-SS2418 | 14 | AF | 100 | 25.4 | 56.6 | 55.22 | 62 | 35.5 | 14 | 18 | AF-S(표준취부) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 167 | 18.6 | 181 | 135 |
| PT14H100AF-SS2419 | 14 | AF | 100 | 25.4 | 56.6 | 55.22 | 62 | 35.5 | 14 | 19 | AF-S(표준취부) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 177 | 18.6 | 171 | 135 |
| PT14H100AF-SS2420 | 14 | AF | 100 | 25.4 | 56.6 | 55.22 | 62 | 35.5 | 14 | 20 | AF-S(표준취부) | S2 | 42 | 32 | 25.2 | 22 | 7 | 2 | 5 | M5×18 | 4 | 8.3 | 186 | 18.6 | 163 | 135 |
