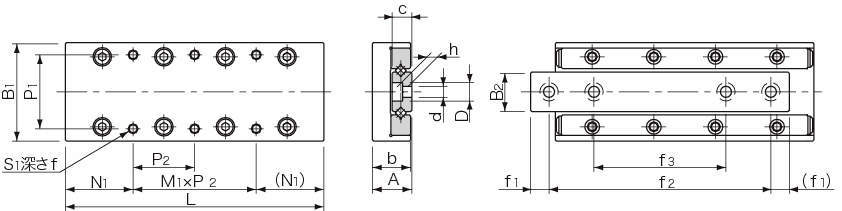

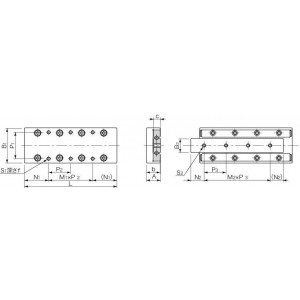

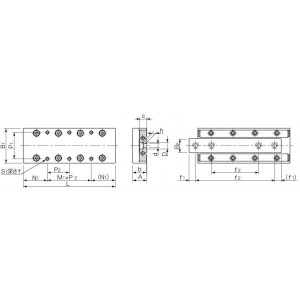

| 형식 | 재질 | 스트로크 ST (mm) |
주요치수//A//(mm) | 주요치수//A//공차 | 주요치수//B1//(mm) | 주요치수//B1//공차 | 주요치수//L (mm)//L (mm) |
주요치수//b (mm)//b (mm) |
주요치수//B2 (mm)//B2 (mm) |
주요치수//c (mm)//c (mm) |
#테이블면취부구멍치수//P1 (mm)//P1 (mm) |
테이블면취부구멍치수//S1 (mm)//S1 (mm) |
테이블면취부구멍치수//f (mm)//f (mm) |
테이블면취부구멍치수//N1 (mm)//N1 (mm) |
테이블면취부구멍치수//M1×P2 (mm)//M1×P2 (mm) |
#베드면취부구멍치수//S2 (mm)//S2 (mm) |
베드면취부구멍치수//N2 (mm)//N2 (mm) |
베드면취부구멍치수//M2×P3 (mm)//M2×P3 (mm) |
베드면취부구멍치수//d×D×h (mm)//d×D×h (mm) |
베드면취부구멍치수//f1 (mm)//f1 (mm) |
베드면취부구멍치수//f2 (mm)//f2 (mm) |
베드면취부구멍치수//f3 (mm)//f3 (mm) |
정도(진동)//T (μm)//T (μm) |
정도(진동)//S (μm)//S (μm) |
#기본동정격하중 C (N) |
기본정정격하중 C0 (N) |
허용하중 F (N) |
정적허용모멘트//MP (N · m)//MP (N · m) |
정적허용모멘트//MY (N · m)//MY (N · m) |
정적허용모멘트//MR (N · m)//MR (N · m) |
취부구멍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SYT1025-D | 표준(스틸제) | 12 | 8 | ±0.1 | 20 | ±0.1 | 25 | 7.5 | 6.6 | 4 | 14 | M2.6 | 3 | 3.5 | 1X18 | - | - | - | 2.5×4.1×2.2 | 3.5 | 18 | - | 2 | 4 | 464 | 476 | 158 | 1.79 | 1.47 | 1.79 | 카운터보어구멍 |
| SYT1035-D | 표준(스틸제) | 18 | 8 | ±0.1 | 20 | ±0.1 | 35 | 7.5 | 6.6 | 4 | 14 | M2.6 | 3 | 3.5 | 1X28 | - | - | - | 2.5×4.1×2.2 | 5 | 25 | - | 2 | 4 | 805 | 952 | 316 | 3.08 | 3.5 | 3.58 | 카운터보어구멍 |
| SYT1045-D | 표준(스틸제) | 25 | 8 | ±0.1 | 20 | ±0.1 | 45 | 7.5 | 6.6 | 4 | 14 | M2.6 | 3 | 12.5 | 1X20 | - | - | - | 2.5×4.1×2.2 | 3.5 | 38 | 25 | 2 | 5 | 959 | 1190 | 396 | 6.98 | 6.4 | 4.48 | 카운터보어구멍 |
| SYT1055-D | 표준(스틸제) | 32 | 8 | ±0.1 | 20 | ±0.1 | 55 | 7.5 | 6.6 | 4 | 14 | M2.6 | 3 | 12.5 | 1X30 | - | - | - | 2.5×4.1×2.2 | 3.5 | 48 | 29 | 2 | 5 | 1100 | 1420 | 475 | 9.53 | 8.81 | 5.37 | 카운터보어구멍 |
| SYT1065-D | 표준(스틸제) | 40 | 8 | ±0.1 | 20 | ±0.1 | 65 | 7.5 | 6.6 | 4 | 14 | M2.6 | 3 | 12.5 | 2X20 | - | - | - | 2.5×4.1×2.2 | 5 | 55 | 31 | 2 | 5 | 1240 | 1660 | 554 | 12.4 | 11.6 | 6.27 | 카운터보어구멍 |
| SYT1075-D | 표준(스틸제) | 45 | 8 | ±0.1 | 20 | ±0.1 | 75 | 7.5 | 6.6 | 4 | 14 | M2.6 | 3 | 22.5 | 1X30 | - | - | - | 2.5×4.1×2.2 | 5 | 65 | 35 | 2 | 5 | 1510 | 2140 | 712 | 19.3 | 18.3 | 8.06 | 카운터보어구멍 |
