| 압력각 | 20° |
|---|---|
| 재료 | SUS303 |
| 열처리 | - |
| 치면경도 | 187HB이하 |
| 정도등급 | JIS N8급 (JIS B 1702-1:1998) 구JIS 4급 (JIS B 1702:1976) |
| 치형 | 보통이 |

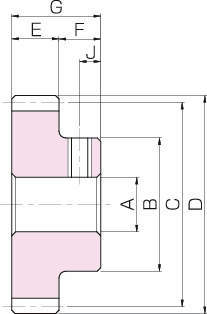

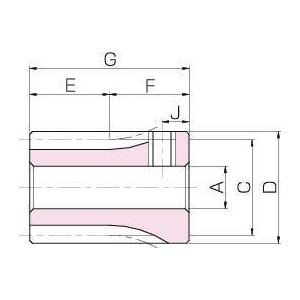

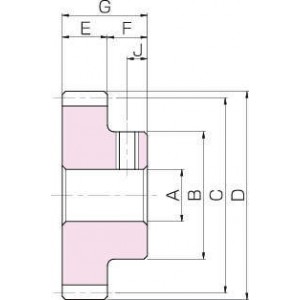

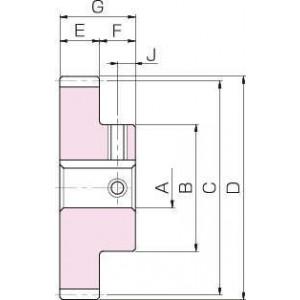

| 형식 | 잇수 | 내경 AH7 |
보스경 B |
피치원직경 C |
이끝원직경 D |
치폭 E |
보스길이 F |
전장 G |
형상 | #키홈 (폭x깊이) |
탭구멍 규격 |
탭구멍 J |
허용토크(N·m)//굽힘강도 | 허용토크(N·m)//치면강도 | 허용토크(kgf·m)//굽힘강도 | 허용토크(kgf·m)//치면강도 | 백래시 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS1-100J17 | 100 | 17 | 60 | 100 | 102 | 10 | 10 | 20 | S1K | 5×2.3 | M4 | 5 | 24.1 | 7.08 | 2.46 | 0.72 | 0.08~0.18 |
| SUS1-100J15 | 100 | 15 | 60 | 100 | 102 | 10 | 10 | 20 | S1K | 5×2.3 | M4 | 5 | 24.1 | 7.08 | 2.46 | 0.72 | 0.08~0.18 |
| SUS1-100J14 | 100 | 14 | 60 | 100 | 102 | 10 | 10 | 20 | S1K | 5×2.3 | M4 | 5 | 24.1 | 7.08 | 2.46 | 0.72 | 0.08~0.18 |
| SUS1-100J12 | 100 | 12 | 60 | 100 | 102 | 10 | 10 | 20 | S1K | 4×1.8 | M4 | 5 | 24.1 | 7.08 | 2.46 | 0.72 | 0.08~0.18 |
| SUS1-90J35 | 90 | 35 | 60 | 90 | 92 | 10 | 10 | 20 | S1K | 10×3.3 | M8 | 5 | 21.4 | 5.67 | 2.19 | 0.58 | 0.08~0.18 |
| SUS1-90J32 | 90 | 32 | 60 | 90 | 92 | 10 | 10 | 20 | S1K | 10×3.3 | M8 | 5 | 21.4 | 5.67 | 2.19 | 0.58 | 0.08~0.18 |
사용후기가 없습니다.
상품문의가 없습니다.
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.
- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.
- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.
- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
