| 정도등급 | JIS B 1704 0급 |
|---|---|
| 치형 | 글리슨 |
| 압력각 | 20° |
| 비틀림각 | 35° |
| 재료 | 모듈3이하：SCM415 모듈3.5이상：SCM420 |
| 열처리 | 침탄열처리(구멍 · 보스부방탄) |
| 치면강도 | 모듈2이하：80~83HRA 모듈2.5이상：60~63HRC |

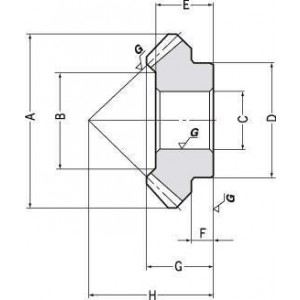

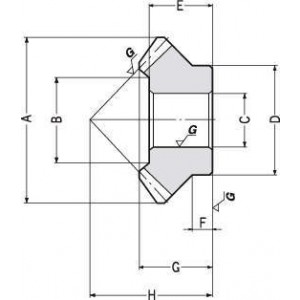

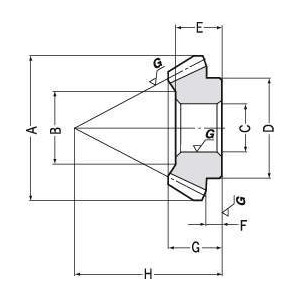

| 형식 | 모듈 m |
잇수 | 비틀림방향 | 피치원직경 | 치폭 | 형상 | 이끝원직경 A |
누름면직경 B |
내경 CH7 |
#보스경 D |
내경길이 E |
보스길이 F |
전장 G |
조립거리 H |
가공가능 MAX내경 |
허용토크 (kgf·m) |
백래시 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSP184001GUR | 6 | 30 | R | 180 | 38 | C | 184 | 84 | 40 | 101 | 51 | 17 | 56.5 | 118 | 62 | 85.8 | 0.05~0.10 |
| KSP184001GUL | 6 | 30 | L | 180 | 38 | C | 184 | 84 | 40 | 101 | 51 | 17 | 56.5 | 118 | 62 | 85.8 | 0.05~0.10 |
| KSP157001GUR | 5.5 | 28 | R | 154 | 34 | C | 157 | 76 | 32 | 92 | 47 | 20 | 53.5 | 105 | 55 | 60.1 | 0.05~0.10 |
| KSP157001GUL | 5.5 | 28 | L | 154 | 34 | C | 157 | 76 | 32 | 92 | 47 | 20 | 53.5 | 105 | 55 | 60.1 | 0.05~0.10 |
| KSP132001GUR | 5 | 26 | R | 130 | 29 | C | 132 | 64 | 30 | 82 | 41 | 14 | 45 | 88 | 48 | 38.4 | 0.05~0.10 |
| KSP132001GUL | 5 | 26 | L | 130 | 29 | C | 132 | 64 | 30 | 82 | 41 | 14 | 45 | 88 | 48 | 38.4 | 0.05~0.10 |
