| 정도등급 | JIS B 1704 3급 |
|---|---|
| 치형 | 글리슨 |
| 압력각 | 20° |
| 재료 | S45C |
| 열처리 | - |
| 치면경도 | 194HB이하 |

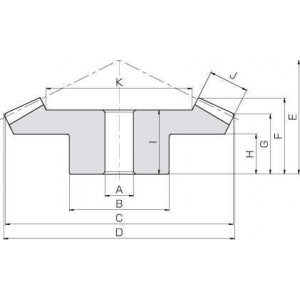

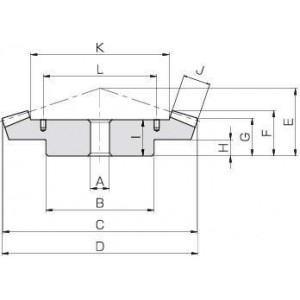

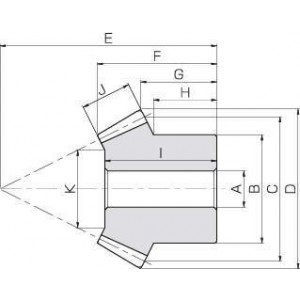

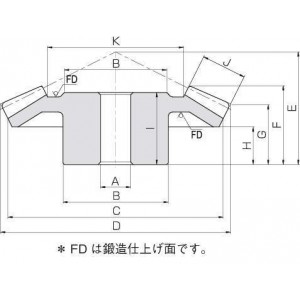

| 형식 | 잇수비 | 모듈 m |
잇수 | 형상 | 내경 AH7 |
보스경 B |
피치원직경 C |
이끝원직경 D |
#조립거리 E |
전장 F |
이끝거리 G |
보스길이 H |
내경길이 I |
치폭 J |
누름면직경 K |
#허용토크 (N·m) 굽힘강도 |
허용토크 (N·m) 치면강도 |
허용토크 (kgf·m) 굽힘강도 |
허용토크 (kgf·m) 치면강도 |
백래시 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB1.5-3020 | 1.5 | 1.5 | 30 | B4 | 10 | 30 | 45 | 46.24 | 28 | 18.53 | 13.93 | 8 | 16 | 9 | 27.37 | 5.82 | 0.65 | 0.59 | 0.07 | 0.05~0.15 |
| SB1.5-2030 | 1.5 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.13 | 33 | 18.63 | 11.54 | 8.83 | 17 | 9 | 17.05 | 4.04 | 0.44 | 0.41 | 0.04 | 0.05~0.15 |
| SB2-3020 | 1.5 | 2 | 30 | B4 | 10 | 35 | 60 | 61.65 | 40 | 26.87 | 21.24 | 15 | 23 | 11 | 37.56 | 13.1 | 1.52 | 1.33 | 0.16 | 0.06~0.16 |
| SB2-2030 | 1.5 | 2 | 20 | B3 | 10 | 30 | 40 | 44.18 | 45 | 25.06 | 16.39 | 11.67 | 22 | 11 | 21.34 | 9.07 | 1.01 | 0.92 | 0.1 | 0.06~0.16 |
| SB2.5-3020 | 1.5 | 2.5 | 30 | B4 | 15 | 45 | 75 | 77.07 | 50 | 34.22 | 26.55 | 18 | 30 | 15 | 45.61 | 26.9 | 3.21 | 2.75 | 0.33 | 0.07~0.17 |
| SB2.5-2030 | 1.5 | 2.5 | 20 | B3 | 12 | 35 | 50 | 55.22 | 55 | 31.06 | 19.24 | 12.5 | 28 | 15 | 27.42 | 18.7 | 2.14 | 1.91 | 0.22 | 0.07~0.17 |
