| 정도등급 | JIS B 1704 5급 |
|---|---|
| 치형 | 글리슨 |
| 압력각 | 20° |
| 재료 | SMF5040 |
| 열처리 | - |
| 치면경도 | 70~95HRB |

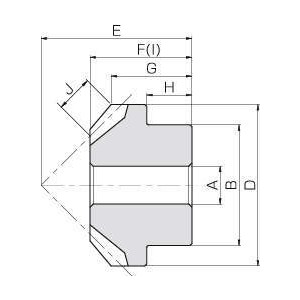

| 형식 | 모듈 m |
잇수 | 형상 | 내경 AH7 |
보스경 B |
피치원직경 C |
이끝원직경 D |
조립거리 E |
#전장 F |
이끝거리 G |
보스길이 H |
내경길이 I |
치폭 J |
#허용토크(N·m)//굽힘강도 | 허용토크(N·m)//치면강도 | 허용토크(kgf·m)//굽힘강도 | 허용토크(kgf·m)//치면강도 | 백래시(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM1.5-20 | 1.5 | 20 | B1 | 6 | 26 | 30 | 32.12 | 30 | 21 | 16.06 | 9 | 21 | 8.48 | 1.48 | 0.19 | 0.15 | 0.019 | 0~0.22 |
| LM1.25-20 | 1.25 | 20 | B1 | 6 | 22 | 25 | 26.77 | 23 | 15 | 11.38 | 6 | 15 | 6.36 | 0.81 | 0.099 | 0.083 | 0.01 | 0~0.20 |
| LM1-20 | 1 | 20 | B1 | 5 | 16 | 20 | 21.41 | 20 | 13.5 | 10.71 | 6 | 13.5 | 4.95 | 0.41 | 0.05 | 0.042 | 0.0051 | 0~0.18 |
| LM0.8-20 | 0.8 | 20 | B1 | 4 | 12 | 16 | 17.13 | 16 | 11 | 8.57 | 5.5 | 11 | 4.24 | 0.22 | 0.027 | 0.022 | 0.0027 | 0~0.16 |
