| 정도등급 | JIS N8급 (JIS B 1702-1:1998) 구JIS 4급 (JIS B 1702:1976) |
|---|---|
| 치형 | 보통이 |
| 압력각 | 20° |
| 재료 | SUS303 |
| 열처리 | - |
| 치면경도 | 187HB이하 |
| 형식 | 피치 (mm) |

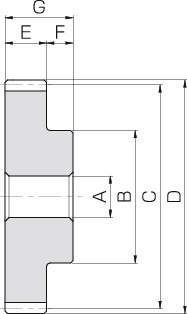

모듈 | 잇수 | 형상 | 내경 AH7 |
보스경 B |
피치원 직경 C |
이끝원 직경 D |
치폭 E |
#보스길이 F |
전장 G |
소기어1회전 이동거리 (mm) |
허용토크(N·m)//굽힘강도 | 허용토크(N·m)//치면강도 | 허용토크(kgf·m)//굽힘강도 | 허용토크(kgf·m)//치면강도 | 백래시(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUSCP10-30 | CP10 | 3.1831 | 30 | S1 | 20 | 75 | 95.49 | 101.86 | 30 | 20 | 50 | 300 | 187 | 58 | 19.1 | 5.92 | 0.15~0.38 |
| SUSCP10-25 | CP10 | 3.1831 | 25 | S1 | 20 | 60 | 79.57 | 85.94 | 30 | 20 | 50 | 250 | 148 | 37.4 | 15.1 | 3.82 | 0.15~0.38 |
| SUSCP10-20 | CP10 | 3.1831 | 20 | S1 | 15 | 50 | 63.66 | 70.03 | 30 | 20 | 50 | 200 | 110 | 21.9 | 11.2 | 2.23 | 0.13~0.35 |
| SUSCP5-30 | CP5 | 1.5915 | 30 | S1 | 10 | 38 | 47.74 | 50.93 | 15 | 15 | 30 | 150 | 23.4 | 6.72 | 2.39 | 0.68 | 0.09~0.28 |
| SUSCP5-25 | CP5 | 1.5915 | 25 | S1 | 10 | 32 | 39.78 | 42.97 | 15 | 15 | 30 | 125 | 18.5 | 4.31 | 1.89 | 0.44 | 0.09~0.28 |
| SUSCP5-20 | CP5 | 1.5915 | 20 | S1 | 8 | 25 | 31.83 | 35.01 | 15 | 15 | 30 | 100 | 13.7 | 2.5 | 1.4 | 0.25 | 0.08~0.26 |
