| 정도등급 | JIS N8급 (JIS B 1702-1:1998) 구JIS 4급 (JIS B 1702:1976) |
|---|---|
| 치형 | 보통이 |
| 압력각 | 20° |
| 재료 | S45C |
| 열처리 | - |
| 치면경도 | 194HB이하 |
| 형식 | 모듈 m |

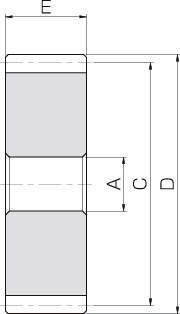

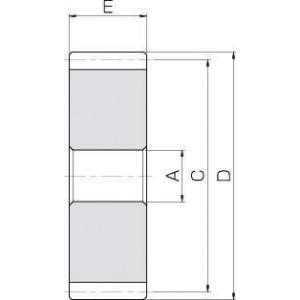

잇수 | 형상 | 내경 AH7 |
피치원직경 C |
이끝원직경 D |
치폭 E |
#허용토크(N·m)//굽힘강도 | 허용토크(N·m)//치면강도 | 허용토크(kgf·m)//굽힘강도 | 허용토크(kgf·m)//치면강도 | 백래시 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSAY1-100 | 1 | 100 | S5 | 10 | 100 | 102 | 6 | 26.2 | 5.98 | 2.67 | 0.61 | 0.08~0.18 |
| SSAY1-80 | 1 | 80 | S5 | 10 | 80 | 82 | 6 | 20.3 | 3.74 | 2.07 | 0.38 | 0.08~0.18 |
| SSAY1-70 | 1 | 70 | S5 | 8 | 70 | 72 | 6 | 17.4 | 2.82 | 1.78 | 0.29 | 0.08~0.18 |
| SSAY1-60 | 1 | 60 | S5 | 8 | 60 | 62 | 6 | 14.5 | 2.04 | 1.48 | 0.21 | 0.08~0.18 |
| SSAY1-56 | 1 | 56 | S5 | 8 | 56 | 58 | 6 | 13.4 | 1.77 | 1.37 | 0.18 | 0.08~0.18 |
| SSAY1-55 | 1 | 55 | S5 | 8 | 55 | 57 | 6 | 13.1 | 1.7 | 1.34 | 0.17 | 0.08~0.18 |
