롤러테이블용스프라켓
(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )
|
공통사양
캐드자료
카탈로그
|
|
|
관련이미지 | |
상세사양 |
|
| 31건 중 1~31건 표시 | |

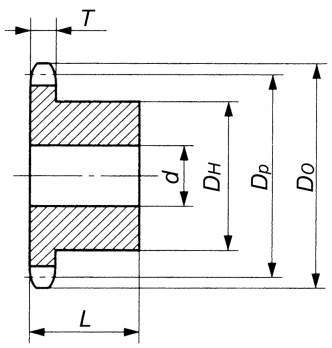

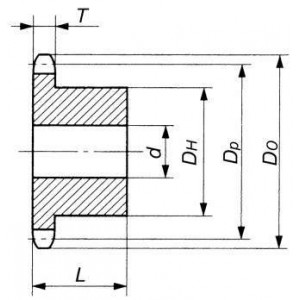

| 형식 | 작용잇수 | 피치원직경 DP (mm) | 외경 Do (mm) | 잇폭 T (mm) | 축구멍직경d(mm) | 허브직경 DH (mm) | 총폭 L (mm) | |
| 아래구멍 | 최대 | |||||||
| RS35-1B13T-R | 13 | 39.8 | 44 | 4.4 | 9.5 | 12 | 26 | 20 |
| RS35-1B14T-R | 14 | 42.81 | 46 | 4.4 | 9.5 | 15 | 29 | 20 |
| RS35-1B15T-R | 15 | 45.8 | 51 | 4.4 | 9.5 | 16 | 32 | 20 |
| RS35-1B16T-R | 16 | 48.82 | 53 | 4.4 | 9.5 | 19 | 35 | 20 |
| RS35-1B17T-R | 17 | 51.84 | 57 | 4.4 | 9.5 | 20 | 38 | 20 |
| RS35-1B18T-R | 18 | 54.85 | 60 | 4.4 | 12.7 | 23 | 41 | 20 |
| RS35-1B19T-R | 19 | 57.87 | 63 | 4.4 | 12.7 | 26 | 44 | 20 |
| RS35-1B20T-R | 20 | 60.89 | 66 | 4.4 | 12.7 | 28 | 47 | 20 |
| RS35-1B21T-R | 21 | 63.91 | 69 | 4.4 | 12.7 | 30 | 50 | 20 |
| RS40-1B10T-R | 10 | 41.1 | 46 | 7.3 | 9.5 | 12 | 24 | 22 |
| RS40-1B11T-R | 11 | 45.08 | 51 | 7.3 | 9.5 | 15 | 28 | 22 |
| RS40-1B12T-R | 12 | 49.07 | 53 | 7.3 | 9.5 | 17 | 32 | 22 |
| RS40-1B13T-R | 13 | 53.07 | 58 | 7.3 | 12.7 | 20 | 36 | 22 |
| RS40-1B14T-R | 14 | 57.07 | 63 | 7.3 | 12.7 | 23 | 40 | 22 |
| RS40-1B15T-R | 15 | 61.08 | 67 | 7.3 | 12.7 | 26 | 44 | 22 |
| RS40-1B16T-R | 16 | 65.1 | 71 | 7.3 | 12.7 | 28 | 48 | 22 |
| RS40-1B17T-R | 17 | 69.12 | 75 | 7.3 | 12.7 | 32 | 52 | 22 |
| RS40-1B18T-R | 18 | 73.14 | 78 | 7.3 | 12.7 | 35 | 56 | 22 |
| RS40-1B19T-R | 19 | 77.16 | 83 | 7.3 | 12.7 | 38 | 60 | 22 |
| RS40-1B20T-R | 20 | 81.18 | 88 | 7.3 | 12.7 | 41 | 64 | 25 |
| RS40-1B21T-R | 21 | 85.21 | 92 | 7.3 | 12.7 | 45 | 68 | 25 |
| RS40-1B22T-R | 22 | 89.24 | 96 | 7.3 | 12.7 | 47 | 72 | 25 |
| RS50-1B10T-R | 10 | 51.37 | 58 | 8.9 | 9.5 | 16 | 31 | 25 |
| RS50-1B11T-R | 11 | 56.35 | 63 | 8.9 | 12.7 | 20 | 36 | 25 |
| RS50-1B12T-R | 12 | 61.34 | 68 | 8.9 | 12.7 | 23 | 41 | 25 |
| RS50-1B13T-R | 13 | 66.34 | 73 | 8.9 | 12.7 | 27 | 46 | 25 |
| RS50-1B14T-R | 14 | 71.34 | 78 | 8.9 | 12.7 | 31 | 51 | 25 |
| RS50-1B15T-R | 15 | 76.35 | 83 | 8.9 | 12.7 | 35 | 56 | 25 |
| RS50-1B16T-R | 16 | 81.37 | 83 | 8.9 | 12.7 | 38 | 61 | 25 |
| RS50-1B17T-R | 17 | 86.39 | 93 | 8.9 | 12.7 | 43 | 66 | 25 |
| RS50-1B18T-R | 18 | 91.42 | 98 | 8.9 | 12.7 | 46 | 71 | 28 |
 |
