상품 상세보기 : 탑체인용스프라켓 - TPUN형체인용록스프라켓

HOME > 체인전도 > 스프라켓 > 탑체인용스프라켓 > TPUN형체인용록스프라켓

탑체인용스프라켓

TPUN형체인용록스프라켓

(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


51건 중 1~51건 표시

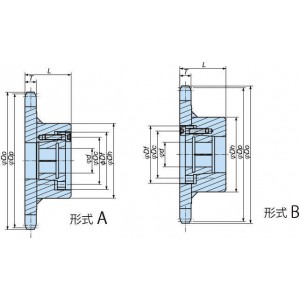

형식	마감축구멍직경 d (mm)	할출잇수	피치원직경 DP (mm)	외경 Do (mm)	잇폭 T (mm)	허브직경 Dh (mm)	L(mm)
형식	마감축구멍직경 d (mm)	할출잇수	피치원직경 DP (mm)	외경 Do (mm)	잇폭 T (mm)	허브직경 Dh (mm)	L(mm)
TPUN555-800T-S15	15	8	130.6	134	8.8	73	45
TPUN555-800T-S16	16	8	130.6	134	8.8	73	45
TPUN555-800T-S17	17	8	130.6	134	8.8	73	45
TPUN555-800T-S18	18	8	130.6	134	8.8	73	45
TPUN555-800T-S19	19	8	130.6	134	8.8	73	45
TPUN555-800T-S20	20	8	130.6	134	8.8	73	45
TPUN555-800T-S22	22	8	130.6	134	8.8	73	45
TPUN555-800T-S24	24	8	130.6	134	8.8	73	45
TPUN555-800T-S25	25	8	130.6	134	8.8	73	45
TPUN555-800T-S28	28	8	130.6	134	8.8	73	45
TPUN555-800T-S30	30	8	130.6	134	8.8	73	45
TPUN555-800T-S32	32	8	130.6	134	8.8	73	45
TPUN555-800T-S35	35	8	130.6	134	8.8	73	45
TPUN555-800T-S38	38	8	130.6	134	8.8	73	45
TPUN555-800T-S40	40	8	130.6	134	8.8	73	45
TPUN555-800T-S42	42	8	130.6	134	8.8	73	45
TPUN555-800T-S45	45	8	130.6	134	8.8	73	45
TPUN555-1000T-S15	15	10	161.8	163	8.8	73	45
TPUN555-1000T-S16	16	10	161.8	163	8.8	73	45
TPUN555-1000T-S17	17	10	161.8	163	8.8	73	45
TPUN555-1000T-S18	18	10	161.8	163	8.8	73	45
TPUN555-1000T-S19	19	10	161.8	163	8.8	73	45
TPUN555-1000T-S20	20	10	161.8	163	8.8	73	45
TPUN555-1000T-S22	22	10	161.8	163	8.8	73	45
TPUN555-1000T-S24	24	10	161.8	163	8.8	73	45
TPUN555-1000T-S25	25	10	161.8	163	8.8	73	45
TPUN555-1000T-S28	28	10	161.8	163	8.8	73	45
TPUN555-1000T-S30	30	10	161.8	163	8.8	73	45
TPUN555-1000T-S32	32	10	161.8	163	8.8	73	45
TPUN555-1000T-S35	35	10	161.8	163	8.8	73	45
TPUN555-1000T-S38	38	10	161.8	163	8.8	73	45
TPUN555-1000T-S40	40	10	161.8	163	8.8	73	45
TPUN555-1000T-S42	42	10	161.8	163	8.8	73	45
TPUN555-1000T-S45	45	10	161.8	163	8.8	73	45
TPUN555-1200T-S15	15	12	193.2	198	8.8	73	45
TPUN555-1200T-S16	16	12	193.2	198	8.8	73	45
TPUN555-1200T-S17	17	12	193.2	198	8.8	73	45
TPUN555-1200T-S18	18	12	193.2	198	8.8	73	45
TPUN555-1200T-S19	19	12	193.2	198	8.8	73	45
TPUN555-1200T-S20	20	12	193.2	198	8.8	73	45
TPUN555-1200T-S22	22	12	193.2	198	8.8	73	45
TPUN555-1200T-S24	24	12	193.2	198	8.8	73	45
TPUN555-1200T-S25	25	12	193.2	198	8.8	73	45
TPUN555-1200T-S28	28	12	193.2	198	8.8	73	45
TPUN555-1200T-S30	30	12	193.2	198	8.8	73	45
TPUN555-1200T-S32	32	12	193.2	198	8.8	73	45
TPUN555-1200T-S35	35	12	193.2	198	8.8	73	45
TPUN555-1200T-S38	38	12	193.2	198	8.8	73	45
TPUN555-1200T-S40	40	12	193.2	198	8.8	73	45
TPUN555-1200T-S42	42	12	193.2	198	8.8	73	45
TPUN555-1200T-S45	45	12	193.2	198	8.8	73	45

형식	슬리브틀번호	Df (mm)	Dc (mm)	볼트사이즈 (M×L)	체결토르크 (N · m)	전달토르크 (N · m)
형식	슬리브틀번호	Df (mm)	Dc (mm)	볼트사이즈 (M×L)	체결토르크 (N · m)	전달토르크 (N · m)
TPUN555-800T-S15	S2	42	32	M5×18	8.3	139
TPUN555-800T-S16	S2	42	32	M5×18	8.3	149
TPUN555-800T-S17	S2	42	32	M5×18	8.3	158
TPUN555-800T-S18	S2	42	32	M5×18	8.3	167
TPUN555-800T-S19	S2	42	32	M5×18	8.3	177
TPUN555-800T-S20	S2	42	32	M5×18	8.3	186
TPUN555-800T-S22	S2	42	32	M5×18	8.3	205
TPUN555-800T-S24	S3	48.5	38.5	M5×20	8.3	167
TPUN555-800T-S25	S3	48.5	38.5	M5×20	8.3	174
TPUN555-800T-S28	S3	48.5	38.5	M5×20	8.3	195
TPUN555-800T-S30	S4	56	46	M5×20	8.3	279
TPUN555-800T-S32	S4	56	46	M5×20	8.3	298
TPUN555-800T-S35	S4	56	46	M5×20	8.3	325
TPUN555-800T-S38	S5	66	56	M5×22	8.3	442
TPUN555-800T-S40	S5	66	56	M5×22	8.3	465
TPUN555-800T-S42	S5	66	56	M5×22	8.3	586
TPUN555-800T-S45	S5	66	56	M5×22	8.3	628
TPUN555-1000T-S15	S2	42	32	M5×18	8.3	174
TPUN555-1000T-S16	S2	42	32	M5×18	8.3	186
TPUN555-1000T-S17	S2	42	32	M5×18	8.3	198
TPUN555-1000T-S18	S2	42	32	M5×18	8.3	209
TPUN555-1000T-S19	S2	42	32	M5×18	8.3	221
TPUN555-1000T-S20	S2	42	32	M5×18	8.3	232
TPUN555-1000T-S22	S2	42	32	M5×18	8.3	256
TPUN555-1000T-S24	S3	48.5	38.5	M5×20	8.3	167
TPUN555-1000T-S25	S3	48.5	38.5	M5×20	8.3	174
TPUN555-1000T-S28	S3	48.5	38.5	M5×20	8.3	195
TPUN555-1000T-S30	S4	56	46	M5×20	8.3	279
TPUN555-1000T-S32	S4	56	46	M5×20	8.3	298
TPUN555-1000T-S35	S4	56	46	M5×20	8.3	325
TPUN555-1000T-S38	S5	66	56	M5×22	8.3	442
TPUN555-1000T-S40	S5	66	56	M5×22	8.3	465
TPUN555-1000T-S42	S5	66	56	M5×22	8.3	586
TPUN555-1000T-S45	S5	66	56	M5×22	8.3	628
TPUN555-1200T-S15	S2	42	32	M5×18	8.3	174
TPUN555-1200T-S16	S2	42	32	M5×18	8.3	186
TPUN555-1200T-S17	S2	42	32	M5×18	8.3	198
TPUN555-1200T-S18	S2	42	32	M5×18	8.3	209
TPUN555-1200T-S19	S2	42	32	M5×18	8.3	221
TPUN555-1200T-S20	S2	42	32	M5×18	8.3	232
TPUN555-1200T-S22	S2	42	32	M5×18	8.3	256
TPUN555-1200T-S24	S3	48.5	38.5	M5×20	8.3	167
TPUN555-1200T-S25	S3	48.5	38.5	M5×20	8.3	174
TPUN555-1200T-S28	S3	48.5	38.5	M5×20	8.3	195
TPUN555-1200T-S30	S4	56	46	M5×20	8.3	279
TPUN555-1200T-S32	S4	56	46	M5×20	8.3	298
TPUN555-1200T-S35	S4	56	46	M5×20	8.3	325
TPUN555-1200T-S38	S5	66	56	M5×22	8.3	442
TPUN555-1200T-S40	S5	66	56	M5×22	8.3	465
TPUN555-1200T-S42	S5	66	56	M5×22	8.3	586
TPUN555-1200T-S45	S5	66	56	M5×22	8.3	628

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
TPUN555-800T-S15	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S16	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S17	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S18	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S19	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S20	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S22	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S24	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S25	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S28	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S30	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S32	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S35	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S38	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S40	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S42	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-800T-S45	P	314,600	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S15	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S16	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S17	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S18	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S19	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S20	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S22	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S24	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S25	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S28	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S30	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S32	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S35	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S38	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S40	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S42	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1000T-S45	P	332,200	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S15	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S16	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S17	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S18	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S19	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S20	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S22	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S24	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S25	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S28	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S30	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S32	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S35	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S38	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S40	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S42	P	345,400	-	-	-	-	견적의뢰 / 주문
TPUN555-1200T-S45	P	345,400	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
