엑트플렉스커플링 NEH
엑트플렉스커플링 NEH시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 5건 중 1~5건 표시 | |
| 형식 | 형상 | 사이즈 | 파이로트홀직경 (mm) | 최대 축구멍직경 (mm) | 허용토크 (N · ｍ) | 최고 회전속도 (r/min) | PCD (mm) |
| 형식 | 형상 | 사이즈 | 파이로트홀직경 (mm) | 최대 축구멍직경 (mm) | 허용토크 (N · ｍ) | 최고 회전속도 (r/min) | PCD (mm) |
| NEH09W-NR×NR | 타입B | NEH09W | 70 | 111 | 8820 | 5000 | 215 |
| NEH14W-NR×NR | 타입C | NEH14W | 70 | 111 | 13700 | 4700 | 215 |
| NEH20W-NR×NR | 타입C | NEH20W | 75 | 133 | 19600 | 4300 | 247 |
| NEH30W-NR×NR | 타입C | NEH30W | 75 | 152 | 29400 | 3900 | 279 |
| NEH41W-NR×NR | 타입C | NEH41W | 120 | 165 | 40200 | 3700 | 304 |

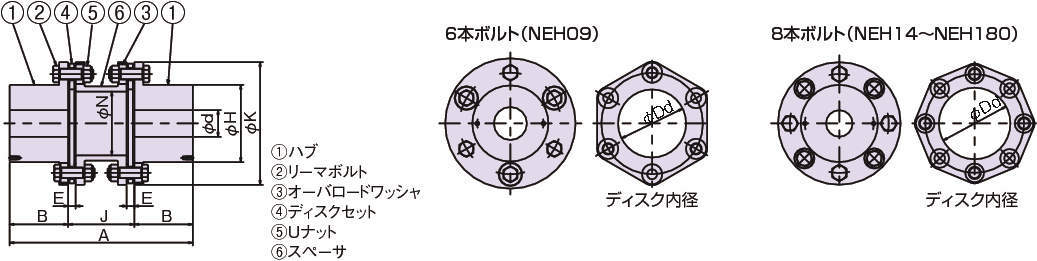

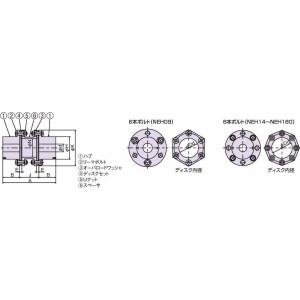

| 형식 | A (mm) | B (mm) | E (mm) | F (mm) | H (mm) | J (mm) | K (mm) | DD (mm) | Ni (mm) | No (mm) |
| 형식 | A (mm) | B (mm) | E (mm) | F (mm) | H (mm) | J (mm) | K (mm) | DD (mm) | Ni (mm) | No (mm) |
| NEH09W-NR×NR | 375 | 110 | 19 | 18 | 161 | 155 | 276 | 144 | 138 | 156 |
| NEH14W-NR×NR | 409 | 127 | 19 | 20 | 161 | 155 | 276 | 155 | 132 | 156 |
| NEH20W-NR×NR | 463 | 146 | 19 | 23 | 193 | 171 | 308 | 178 | 160 | 186 |
| NEH30W-NR×NR | 517 | 165 | 21.5 | 25.5 | 218 | 187 | 346 | 201 | 180 | 210 |
| NEH41W-NR×NR | 566 | 171 | 24 | 28 | 240 | 224 | 375 | 218 | 198 | 230 |
| 형식 | 허용미스얼라이먼트 | 허용미스얼라이먼트 | 허용미스얼라이먼트 | 비틀림 강성 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) | GD2 (kgf · cm2) |
| 형식 | 각도오차 (deg) | 평행오차 (deg) | 축방향변위 (deg) | 비틀림 강성 (N · m/rad) | 축방향 스프링정수 (N/mm) | 관성 모멘트 (kg/m2) | GD2 (kgf · cm2) |
| NEH09W-NR×NR | 1.4 | 1.6 | ±3.2 | 51.9×10^5 | 627 | 5000 | 20000 |
| NEH14W-NR×NR | 1 | 1.1 | ±2.1 | 84.3×10^5 | 1380 | 5500 | 22000 |
| NEH20W-NR×NR | 1 | 1.3 | ±2.4 | 12.7×10^6 | 1370 | 10300 | 41000 |
| NEH30W-NR×NR | 1 | 1.4 | ±2.8 | 20.6×10^6 | 1700 | 18500 | 74000 |
| NEH41W-NR×NR | 1 | 1.7 | ±2.8 | 25.5×10^6 | 1880 | 29300 | 117000 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| NEH09W-NR×NR | P | 5,500,000 | - | - | - | 55 | 견적의뢰 / 주문 |
| NEH14W-NR×NR | P | 6,424,000 | - | - | - | 61 | 견적의뢰 / 주문 |
| NEH20W-NR×NR | P | 8,800,000 | - | - | - | 85 | 견적의뢰 / 주문 |
| NEH30W-NR×NR | P | 11,000,000 | - | - | - | 125 | 견적의뢰 / 주문 |
| NEH41W-NR×NR | P | 14,674,000 | - | - | - | 172 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
