상품 상세보기 : 캠클러치 - 캠클러치 BR시리즈(오픈타입)

HOME > 동력전달주변기기 > 캠클러치 > 캠클러치 > 캠클러치 BR시리즈(오픈타입)

캠클러치

캠클러치 BR시리즈(오픈타입)

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


36건 중 1~36건 표시

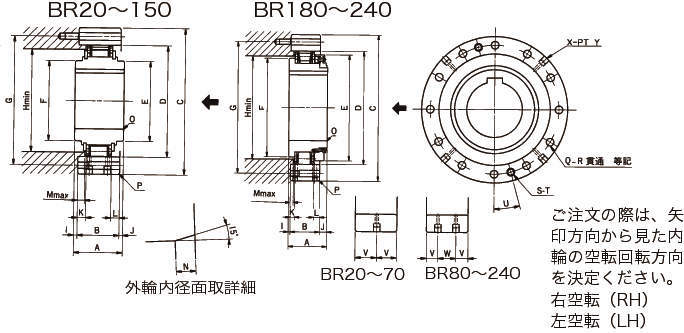

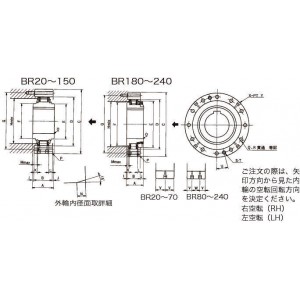

형식	공전 회전방향	축구멍(mm)	축구멍(mm)	축구멍(mm)	내륜폭 A (mm)	외륜폭 B (mm)	외경 Ch7 (mm)	외륜내경 DH7 (mm)	E (mm)	F (mm)
형식	공전 회전방향	직경 H7	키홈	면취 O	내륜폭 A (mm)	외륜폭 B (mm)	외경 Ch7 (mm)	외륜내경 DH7 (mm)	E (mm)	F (mm)
BR20-RH	우회전	20	6×2.8	0.5	35	35	90	66	40.7	40.7
BR25-RH	우회전	25	8×3.3	0.5	35	35	95	70	44.7	44.7
BR30-RH	우회전	30	8×3.3	1	35	35	100	75	49.7	49.7
BR35-RH	우회전	35	10×3.3	1	35	35	110	80	54.7	54.7
BR40-RH	우회전	40	12×3.3	1	35	35	125	90	64.7	64.7
BR45-RH	우회전	45	14×3.8	1	35	35	130	95	69.7	69.7
BR50-RH	우회전	50	14×3.8	1	40	40	150	110	84.7	84.7
BR60-RH	우회전	60	18×4.4	1.5	60	50	175	125	80	80
BR70-RH	우회전	70	20×4.9	1.5	60	50	190	140	95	95
BR80-RH	우회전	80	22×5.4	1.5	70	60	210	160	115	115
BR90-RH	우회전	90	25×5.4	1.5	80	70	230	180	135	135
BR100-RH	우회전	100	28×6.4	1.5	90	80	270	210	143	143
BR130-RH	우회전	130	32×7.4	2	90	80	310	240	173	173
BR150-RH	우회전	150	36×8.4	2	90	80	400	310	243	243
BR180-RH	우회전	180	45×10.4	2	105	80	400	310	290	270
BR190-RH	우회전	190	45×10.4	2	105	80	420	330	310	286
BR220-RH	우회전	220	50×11.4	2	105	80	460	360	340	320
BR240-RH	우회전	240	56×12.4	2	105	80	490	390	370	350
BR20-LH	좌회전	20	6×2.8	0.5	35	35	90	66	40.7	40.7
BR25-LH	좌회전	25	8×3.3	0.5	35	35	95	70	44.7	44.7
BR30-LH	좌회전	30	8×3.3	1	35	35	100	75	49.7	49.7
BR35-LH	좌회전	35	10×3.3	1	35	35	110	80	54.7	54.7
BR40-LH	좌회전	40	12×3.3	1	35	35	125	90	64.7	64.7
BR45-LH	좌회전	45	14×3.8	1	35	35	130	95	69.7	69.7
BR50-LH	좌회전	50	14×3.8	1	40	40	150	110	84.7	84.7
BR60-LH	좌회전	60	18×4.4	1.5	60	50	175	125	80	80
BR70-LH	좌회전	70	20×4.9	1.5	60	50	190	140	95	95
BR80-LH	좌회전	80	22×5.4	1.5	70	60	210	160	115	115
BR90-LH	좌회전	90	25×5.4	1.5	80	70	230	180	135	135
BR100-LH	좌회전	100	28×6.4	1.5	90	80	270	210	143	143
BR130-LH	좌회전	130	32×7.4	2	90	80	310	240	173	173
BR150-LH	좌회전	150	36×8.4	2	90	80	400	310	243	243
BR180-LH	좌회전	180	45×10.4	2	105	80	400	310	290	270
BR190-LH	좌회전	190	45×10.4	2	105	80	420	330	310	286
BR220-LH	좌회전	220	50×11.4	2	105	80	460	360	340	320
BR240-LH	좌회전	240	56×12.4	2	105	80	490	390	370	350

형식	취부용드릴구멍(mm)	취부용드릴구멍(mm)	빼기탭 S-T (mm)	Hmin (mm)	I (mm)	J (mm)	K (mm)	L (mm)	Mmax (mm)	면취(mm)	면취(mm)	U (mm)	급유플러그 (mm)	급유플러그 (mm)	급유플러그 (mm)	허용최대 토크 (N?m)	내륜공전회전수 (r/min)	내륜공전회전수 (r/min)MAX	최고맞물림 회전수 (r/min)	관성모멘트 GD2 (kg?m2)
형식	PCD G	Q-R	빼기탭 S-T (mm)	Hmin (mm)	I (mm)	J (mm)	K (mm)	L (mm)	Mmax (mm)	N	P	U (mm)	V	W	X-PT Y	허용최대 토크 (N?m)	MIN	내륜공전회전수 (r/min)MAX	최고맞물림 회전수 (r/min)	관성모멘트 GD2 (kg?m2)
BR20-RH	78	6-6.6	2-M6	53	-	-	5	5	4	1.5	1.5	30	17.5	-	4-PT1/16	306	880	3600	350	2.55×10^-4
BR25-RH	82	6-6.6	2-M6	58	-	-	5	5	4	1.5	1.5	30	17.5	-	4-PT1/16	384	880	3600	350	3.28×10^-4
BR30-RH	87	6-6.6	2-M6	64	-	-	5	5	4	1.5	1.5	30	17.5	-	4-PT1/16	607	880	3600	350	4.44×10^-4
BR35-RH	96	8-6.6	2-M6	70	-	-	5	5	4	1.5	1.5	22.5	17.5	-	4-PT1/16	686	780	3600	300	5.65×10^-4
BR40-RH	108	8-9.0	2-M8	81	-	-	5	5	4	1.5	1.5	22.5	17.5	-	4-PT1/8	980	720	3600	300	1.01×10^-3
BR45-RH	112	8-9.0	2-M8	86	-	-	5	5	4	1.5	1.5	22.5	17.5	-	4-PT1/8	1078	670	3600	280	1.22×10^-3
BR50-RH	132	8-9.0	2-M8	103	-	-	7	7	6.5	2.5	2	22.5	20	-	4-PT1/8	1715	610	3600	240	2.64×10^-3
BR60-RH	155	8-11.0	2-M10	110	5	5	7	7	6	3.5	2	22.5	25	-	4-PT1/8	3479	490	3600	200	3.73×10^-3
BR70-RH	165	12-11.0	2-M10	125	5	5	7	7	6	3.5	2	15	25	-	4-PT1/8	4735	480	3600	200	6.65×10^-3
BR80-RH	185	12-11.0	2-M10	148	5	5	12	12	11	3.5	2	15	14	32	4-PT1/8	6517	450	3600	190	1.77×10^-2
BR90-RH	206	12-13.5	2-M12	170	5	5	17	17	16	3.5	2	15	19	32	4-PT1/8	8526	420	3000	180	3.16×10^-2
BR100-RH	240	12-17.5	2-M16	180	5	5	13.7	13.7	12	4.5	2	15	20	40	4-PT1/4	14210	460	2700	180	6.31×10^-2
BR130-RH	278	12-17.5	2-M16	210	5	5	13.7	13.7	12	4.5	2	15	20	40	4-PT1/4	20384	420	2400	180	0.109
BR150-RH	360	12-17.5	2-M16	280	5	5	13.7	13.7	12	4.5	3	15	20	40	4-PT1/4	33908	370	1300	160	0.365
BR180-RH	360	12-17.5	2-M16	280	5	20	11.5	15.9	14	4.5	3	15	20	40	4-PT1/4	33908	370	3500	160	0.435
BR190-RH	380	16-17.5	2-M16	300	5	20	12.5	8.9	7	4.5	3	11.25	20	40	4-PT1/4	41160	340	3000	140	0.563
BR220-RH	410	18-17.5	2-M16	330	5	20	12.5	10.9	9	4.5	3	10	20	40	4-PT1/4	51058	330	3000	140	0.789
BR240-RH	440	18-17.5	2-M16	360	5	20	12.5	10.9	9	4.5	3	10	20	40	4-PT1/4	62034	310	3000	130	1.05
BR20-LH	78	6-6.6	2-M6	53	-	-	5	5	4	1.5	1.5	30	17.5	-	4-PT1/16	306	880	3600	350	2.55×10^-4
BR25-LH	82	6-6.6	2-M6	58	-	-	5	5	4	1.5	1.5	30	17.5	-	4-PT1/16	384	880	3600	350	3.28×10^-4
BR30-LH	87	6-6.6	2-M6	64	-	-	5	5	4	1.5	1.5	30	17.5	-	4-PT1/16	607	880	3600	350	4.44×10^-4
BR35-LH	96	8-6.6	2-M6	70	-	-	5	5	4	1.5	1.5	22.5	17.5	-	4-PT1/16	686	780	3600	300	5.65×10^-4
BR40-LH	108	8-9.0	2-M8	81	-	-	5	5	4	1.5	1.5	22.5	17.5	-	4-PT1/8	980	720	3600	300	1.01×10^-3
BR45-LH	112	8-9.0	2-M8	86	-	-	5	5	4	1.5	1.5	22.5	17.5	-	4-PT1/8	1078	670	3600	280	1.22×10^-3
BR50-LH	132	8-9.0	2-M8	103	-	-	7	7	6.5	2.5	2	22.5	20	-	4-PT1/8	1715	610	3600	240	2.64×10^-3
BR60-LH	155	8-11.0	2-M10	110	5	5	7	7	6	3.5	2	22.5	25	-	4-PT1/8	3479	490	3600	200	3.73×10^-3
BR70-LH	165	12-11.0	2-M10	125	5	5	7	7	6	3.5	2	15	25	-	4-PT1/8	4735	480	3600	200	6.65×10^-3
BR80-LH	185	12-11.0	2-M10	148	5	5	12	12	11	3.5	2	15	14	-	4-PT1/8	6517	450	3600	190	1.77×10^-2
BR90-LH	206	12-13.5	2-M12	170	5	5	17	17	16	3.5	2	15	19	-	4-PT1/8	8526	420	3000	180	3.16×10^-2
BR100-LH	240	12-17.5	2-M16	180	5	5	13.7	13.7	12	4.5	2	15	20	-	4-PT1/4	14210	460	2700	180	6.31×10^-2
BR130-LH	278	12-17.5	2-M16	210	5	5	13.7	13.7	12	4.5	2	15	20	-	4-PT1/4	20384	420	2400	180	0.109
BR150-LH	360	12-17.5	2-M16	280	5	5	13.7	13.7	12	4.5	3	15	20	-	4-PT1/4	33908	370	1300	160	0.365
BR180-LH	360	12-17.5	2-M16	280	5	20	11.5	15.9	14	4.5	3	15	20	-	4-PT1/4	33908	370	3500	160	0.435
BR190-LH	380	16-17.5	2-M16	300	5	20	12.5	8.9	7	4.5	3	11.25	20	-	4-PT1/4	41160	340	3000	140	0.563
BR220-LH	410	18-17.5	2-M16	330	5	20	12.5	10.9	9	4.5	3	10	20	-	4-PT1/4	51058	330	3000	140	0.789
BR240-LH	440	18-17.5	2-M16	360	5	20	12.5	10.9	9	4.5	3	10	20	-	4-PT1/4	62034	310	3000	130	1.05

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
BR20-RH	P	1,463,000	-	-	-	1	견적의뢰 / 주문
BR25-RH	P	1,562,000	-	-	-	1	견적의뢰 / 주문
BR30-RH	P	1,782,000	-	-	-	2	견적의뢰 / 주문
BR35-RH	P	1,991,000	-	-	-	2	견적의뢰 / 주문
BR40-RH	P	2,288,000	-	-	-	2	견적의뢰 / 주문
BR45-RH	P	2,519,000	-	-	-	3	견적의뢰 / 주문
BR50-RH	P	3,487,000	-	-	-	4	견적의뢰 / 주문
BR60-RH	P	4,686,000	-	-	-	7	견적의뢰 / 주문
BR70-RH	P	4,994,000	-	-	-	8	견적의뢰 / 주문
BR80-RH	P	5,962,000	-	-	-	12	견적의뢰 / 주문
BR90-RH	P	7,810,000	-	-	-	16	견적의뢰 / 주문
BR100-RH	P	10,714,000	-	-	-	23	견적의뢰 / 주문
BR130-RH	P	20,174,000	-	-	-	31	견적의뢰 / 주문
BR150-RH	P	24,200,000	-	-	-	58	견적의뢰 / 주문
BR180-RH	P	27,060,000	-	-	-	60	견적의뢰 / 주문
BR190-RH	P	33,000,000	-	-	-	65	견적의뢰 / 주문
BR220-RH	P	35,640,000	-	-	-	76	견적의뢰 / 주문
BR240-RH	P	53,900,000	-	-	-	84	견적의뢰 / 주문
BR20-LH	P	1,463,000	-	-	-	1	견적의뢰 / 주문
BR25-LH	P	1,562,000	-	-	-	1	견적의뢰 / 주문
BR30-LH	P	1,782,000	-	-	-	2	견적의뢰 / 주문
BR35-LH	P	1,991,000	-	-	-	2	견적의뢰 / 주문
BR40-LH	P	2,288,000	-	-	-	2	견적의뢰 / 주문
BR45-LH	P	2,519,000	-	-	-	3	견적의뢰 / 주문
BR50-LH	P	3,487,000	-	-	-	4	견적의뢰 / 주문
BR60-LH	P	4,686,000	-	-	-	7	견적의뢰 / 주문
BR70-LH	P	4,994,000	-	-	-	8	견적의뢰 / 주문
BR80-LH	P	5,962,000	-	-	-	12	견적의뢰 / 주문
BR90-LH	P	7,810,000	-	-	-	16	견적의뢰 / 주문
BR100-LH	P	10,714,000	-	-	-	23	견적의뢰 / 주문
BR130-LH	P	20,174,000	-	-	-	31	견적의뢰 / 주문
BR150-LH	P	24,200,000	-	-	-	58	견적의뢰 / 주문
BR180-LH	P	27,060,000	-	-	-	60	견적의뢰 / 주문
BR190-LH	P	33,000,000	-	-	-	65	견적의뢰 / 주문
BR220-LH	P	35,640,000	-	-	-	76	견적의뢰 / 주문
BR240-LH	P	53,900,000	-	-	-	84	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
