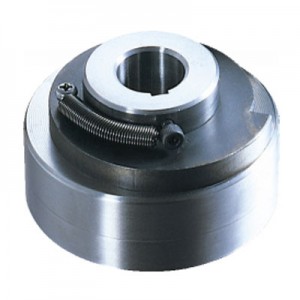

1회전클러치 SR시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 14건 중 1~14건 표시 | |
| 형식 | 타입 | 회전방향 | 최대 요동각도 (도) | 허용최대 토크 (N?m) | 최고 회전속도 (r/min) | D | D | D1 | D1 |
| 형식 | 타입 | 회전방향 | 최대 요동각도 (도) | 허용최대 토크 (N?m) | 최고 회전속도 (r/min) | (mm) | 공차 기호 | (mm) | 공차 기호 |
| 형식 | 타입 | 회전방향 | 최대 요동각도 (도) | 허용최대 토크 (N?m) | 최고 회전속도 (r/min) | (mm) | 공차 기호 | (mm) | 공차 기호 |
| SR15-RH | 간접식 | 우회전 | 30 | 24.5 | 500 | 63 | - | 42 | H7 |
| SR20-RH | 간접식 | 우회전 | 25 | 49 | 500 | 75 | h7 | - | - |
| SR30-RH | 간접식 | 우회전 | 30 | 147 | 250 | 120 | h7 | - | - |
| SR40-RH | 간접식 | 우회전 | 35 | 392 | 150 | 155 | h7 | - | - |
| SR15-LH | 간접식 | 좌회전 | 30 | 24.5 | 500 | 63 | - | 42 | H7 |
| SR20-LH | 간접식 | 좌회전 | 25 | 49 | 500 | 75 | h7 | - | - |
| SR30-LH | 간접식 | 좌회전 | 30 | 147 | 250 | 120 | h7 | - | - |
| SR40-LH | 간접식 | 좌회전 | 35 | 392 | 150 | 155 | h7 | - | - |
| SRD15-RH | 직접식 | 우회전 | 12 | 24.5 | 475 | 63 | - | 42 | H7 |
| SRD20-RH | 직접식 | 우회전 | 12 | 49 | 350 | 75 | - | 52 | H7 |
| SRD30-RH | 직접식 | 우회전 | 12 | 147 | 250 | 120 | - | 85 | H7 |
| SRD15-LH | 직접식 | 좌회전 | 12 | 24.5 | 475 | 63 | - | 42 | H7 |
| SRD20-LH | 직접식 | 좌회전 | 12 | 49 | 350 | 75 | - | 52 | H7 |
| SRD30-LH | 직접식 | 좌회전 | 12 | 147 | 250 | 120 | - | 85 | H7 |

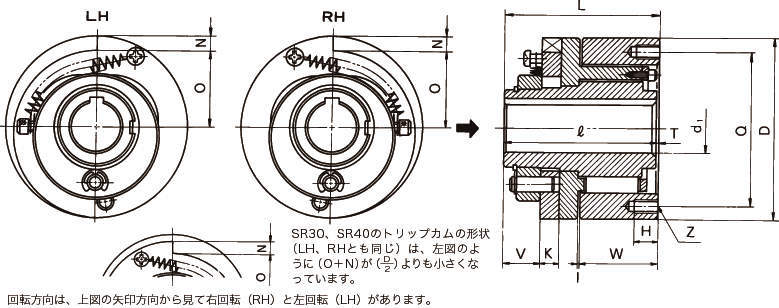

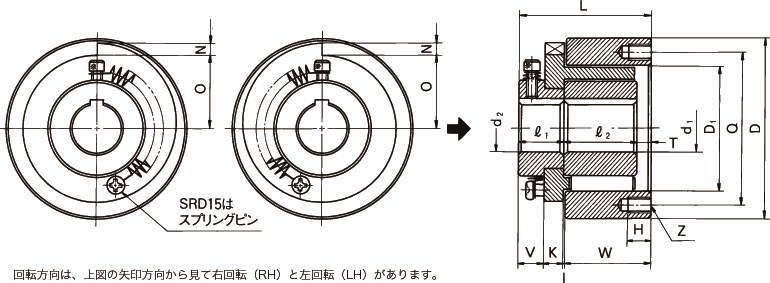

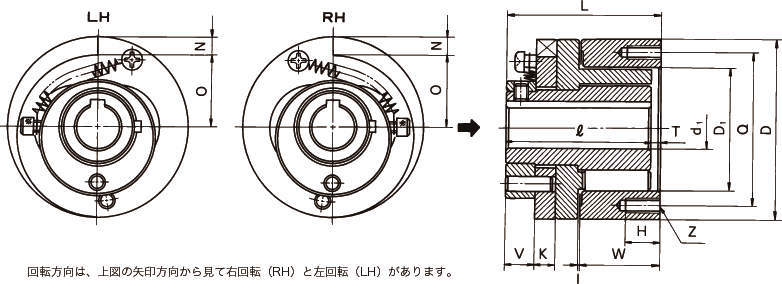

| 형식 | Q (mm) | L (mm) | l (mm) | l1 (mm) | l2 (mm) | W (mm) | V (mm) | K (mm) | H (mm) | I (mm) | T (mm) |
| 형식 | Q (mm) | L (mm) | l (mm) | l1 (mm) | l2 (mm) | W (mm) | V (mm) | K (mm) | H (mm) | I (mm) | T (mm) |
| 형식 | Q (mm) | L (mm) | l (mm) | l1 (mm) | l2 (mm) | W (mm) | V (mm) | K (mm) | H (mm) | I (mm) | T (mm) |
| SR15-RH | 54 | 53 | 50 | - | - | 27.8 | 10 | 7 | 10 | 0.2 | 3 |
| SR20-RH | 64 | 63 | 62 | - | - | 31 | 15 | 8 | 10 | 1 | 1 |
| SR30-RH | 102 | 85 | 83.5 | - | - | 42 | 20 | 10 | 15 | 1 | 1.5 |
| SR40-RH | 136 | 110 | 108 | - | - | 58 | 23 | 13 | 15 | 1 | 2 |
| SR15-LH | 54 | 53 | 50 | - | - | 27.8 | 10 | 7 | 10 | 0.2 | 3 |
| SR20-LH | 64 | 63 | 62 | - | - | 31 | 15 | 8 | 10 | 1 | 1 |
| SR30-LH | 102 | 85 | 83.5 | - | - | 42 | 20 | 10 | 15 | 1 | 1.5 |
| SR40-LH | 136 | 110 | 108 | - | - | 58 | 23 | 13 | 15 | 1 | 2 |
| SRD15-RH | 54 | 45 | - | 25 | 17 | 27.8 | 10 | 7 | 10 | 0.2 | 3 |
| SRD20-RH | 64 | 45 | - | 22 | 18 | 26.8 | 10 | 8 | 10 | 0.2 | 5 |
| SRD30-RH | 102 | 47 | - | 22 | 20 | 26.8 | 12 | 8 | 15 | 0.2 | 5 |
| SRD15-LH | 54 | 45 | - | 25 | 17 | 27.8 | 10 | 7 | 10 | 0.2 | 3 |
| SRD20-LH | 64 | 45 | - | 22 | 18 | 26.8 | 10 | 8 | 10 | 0.2 | 5 |
| SRD30-LH | 102 | 47 | - | 22 | 20 | 26.8 | 12 | 8 | 15 | 0.2 | 5 |
| 형식 | O (mm) | 스텝폭 N (mm) | Z | 축구멍 | 축구멍 | 축구멍 | 축구멍 | 축구멍 |
| 형식 | O (mm) | 스텝폭 N (mm) | Z | d1 | d1 | d2 | d2 | 키홈 |
| 형식 | O (mm) | 스텝폭 N (mm) | Z | (mm) | 공차기호 | (mm) | 공차기호 | 키홈 |
| SR15-RH | 25.5 | 6 | 4×M5×0.8 | 15 | H7 | - | - | 5×2 |
| SR20-RH | 31.5 | 6 | 6×M6×1.0 | 20 | H7 | - | - | 5×2 |
| SR30-RH | 44 | 10 | 6×M8×1.25 | 30 | H7 | - | - | 7×3 |
| SR40-RH | 53 | 12 | 8×M8×1.25 | 40 | H7 | - | - | 10×3.5 |
| SR15-LH | 25.5 | 6 | 4×M5×0.8 | 15 | H7 | - | - | 5×2 |
| SR20-LH | 31.5 | 6 | 6×M6×1.0 | 20 | H7 | - | - | 5×2 |
| SR30-LH | 44 | 10 | 6×M8×1.25 | 30 | H7 | - | - | 7×3 |
| SR40-LH | 53 | 12 | 8×M8×1.25 | 40 | H7 | - | - | 10×3.5 |
| SRD15-RH | 24 | 6 | 4×M5×0.8 | 15 | H7 | 15 | H8 | 5×2 |
| SRD20-RH | 30 | 6 | 6×M6×1.0 | 20 | H7 | 20 | H8 | 5×2 |
| SRD30-RH | 46.5 | 9 | 6×M8×1.25 | 30 | H7 | 30 | H8 | 7×3 |
| SRD15-LH | 24 | 6 | 4×M5×0.8 | 15 | H7 | 15 | H8 | 5×2 |
| SRD20-LH | 30 | 6 | 6×M6×1.0 | 20 | H7 | 20 | H8 | 5×2 |
| SRD30-LH | 46.5 | 9 | 6×M8×1.25 | 30 | H7 | 30 | H8 | 7×3 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| SR15-RH | P | 1,133,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SR20-RH | P | 1,573,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SR30-RH | P | 2,266,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| SR40-RH | P | 4,290,000 | - | - | - | 10 | 견적의뢰 / 주문 |
| SR15-LH | P | 1,133,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SR20-LH | P | 1,573,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| SR30-LH | P | 2,266,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| SR40-LH | P | 4,290,000 | - | - | - | 10 | 견적의뢰 / 주문 |
| SRD15-RH | P | 475,200 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRD20-RH | P | 748,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRD30-RH | P | 1,016,400 | - | - | - | 3 | 견적의뢰 / 주문 |
| SRD15-LH | P | 475,200 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRD20-LH | P | 748,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SRD30-LH | P | 1,016,400 | - | - | - | 3 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
