(주)아린
IMAO
Space Arm
HAMACO
드라이브체인
커브체인
(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )
공통사양
캐드자료
  • 카탈로그



  • 관련이미지
    상세사양
    12건 중 1~12건 표시
    형식타입체인번호열수피치
    P
    (mm)
    롤러경
    R
    (mm)
    안쪽링크내폭
    W
    (mm)
    형식타입체인번호열수피치
    P
    (mm)
    롤러경
    R
    (mm)
    안쪽링크내폭
    W
    (mm)
    RS40-CU-1-U유니트RS40112.77.927.95
    RS50-CU-1-U유니트RS50115.87510.169.53
    RS60-CU-1-U유니트RS60119.0511.9112.7
    RS80-CU-1-U유니트RS80125.415.8815.88
    RS40-CU-1링크RS40112.77.927.95
    RS50-CU-1링크RS50115.87510.169.53
    RS60-CU-1링크RS60119.0511.9112.7
    RS80-CU-1링크RS80125.415.8815.88
    RS40-CU-1-JL조인트링크RS40112.77.927.95
    RS50-CU-1-JL조인트링크RS50115.87510.169.53
    RS60-CU-1-JL조인트링크RS60119.0511.9112.7
    RS80-CU-1-JL조인트링크RS80125.415.8815.88

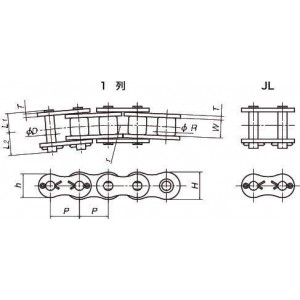

    형식플레이트(mm)플레이트(mm)플레이트(mm)핀(mm)핀(mm)핀(mm)핀(mm)
    형식두께
    T1

    H

    h
    핀경
    D
    핀길이
    L1+L2
    L1L2
    RS40-CU-1-U1.51210.43.7918.28.459.75
    RS50-CU-1-U215135.092310.612.4
    RS60-CU-1-U2.418.115.65.9628.313.2515.05
    RS80-CU-1-U3.224.120.87.9436.816.7520.05
    RS40-CU-11.51210.43.7918.28.459.75
    RS50-CU-1215135.092310.612.4
    RS60-CU-12.418.115.65.9628.313.2515.05
    RS80-CU-13.224.120.87.9436.816.7520.05
    RS40-CU-1-JL1.51210.43.7918.28.459.75
    RS50-CU-1-JL215135.092310.612.4
    RS60-CU-1-JL2.418.115.65.9628.313.2515.05
    RS80-CU-1-JL3.224.120.87.9436.816.7520.05
    형식최소옆굽은반경
    r
    (mm)
    평균인장강도
    (KN)
    최대허용장력
    (KN)
    개략질량
    (kg/m)
    링크수
    형식최소옆굽은반경
    r
    (mm)
    평균인장강도
    (KN)
    최대허용장력
    (KN)
    개략질량
    (kg/m)
    링크수
    RS40-CU-1-U35015.51.860.61240
    RS50-CU-1-U40024.12.841.01192
    RS60-CU-1-U50034.94.021.4160
    RS80-CU-1-U60061.66.962.47120
    RS40-CU-135015.51.860.61-
    RS50-CU-140024.12.841.01-
    RS60-CU-150034.94.021.4-
    RS80-CU-160061.66.962.47-
    RS40-CU-1-JL35015.51.860.61-
    RS50-CU-1-JL40024.12.841.01-
    RS60-CU-1-JL50034.94.021.4-
    RS80-CU-1-JL60061.66.962.47-
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량견적의뢰 및 주문
    RS40-CU-1-UP259,600----견적의뢰 / 주문
    RS50-CU-1-UP316,800----견적의뢰 / 주문
    RS60-CU-1-UP387,200----견적의뢰 / 주문
    RS80-CU-1-UP567,600----견적의뢰 / 주문
    RS40-CU-1L1,100----견적의뢰 / 주문
    RS50-CU-1L1,672----견적의뢰 / 주문
    RS60-CU-1L2,464----견적의뢰 / 주문
    RS80-CU-1L4,818----견적의뢰 / 주문
    RS40-CU-1-JLP3,322----견적의뢰 / 주문
    RS50-CU-1-JLP3,894----견적의뢰 / 주문
    RS60-CU-1-JLP5,258----견적의뢰 / 주문
    RS80-CU-1-JLP7,832----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 10만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
