HOME > 직동기기 > 볼나사·태형나사 > 반송용볼나사 R시리즈 > RNFCL형 반송용볼나사(엔드캡식편플랜지너트)
반송용볼나사 R시리즈

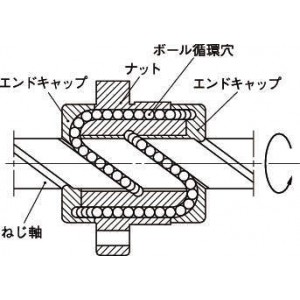

RNFCL형 반송용볼나사(엔드캡식편플랜지너트)
일본정공(주) ( NSK )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    54건 중 1~54건 표시
    형식타입나사축외경
    d
    (mm)    		리드
    l
    (mm)    		볼직경
    Dw
    (mm)    		볼피치원직경
    dm
    (mm)    		나사축곡경
    (mm)    		씰
    형식타입나사축외경
    d
    (mm)    		리드
    l
    (mm)    		볼직경
    Dw
    (mm)    		볼피치원직경
    dm
    (mm)    		나사축곡경
    (mm)    		씰
    RNFCL1212A3대리드12122.38112.6510.1씰없음
    RNFCL1212A6대리드12122.38112.6510.1씰없음
    RNFCL1520A3대리드15203.17515.512.2씰없음
    RNFCL1520A3S대리드15203.17515.512.2씰있음
    RNFCL1616A3대리드16162.77816.6513.5씰없음
    RNFCL1616A3S대리드16162.77816.6513.5씰있음
    RNFCL1616A6대리드16162.77816.6513.5씰없음
    RNFCL1616A6S대리드16162.77816.6513.5씰있음
    RNFCL2020A3대리드20203.17520.7517.3씰없음
    RNFCL2020A3S대리드20203.17520.7517.3씰있음
    RNFCL2020A6대리드20203.17520.7517.3씰없음
    RNFCL2020A6S대리드20203.17520.7517.3씰있음
    RNFCL2525A3대리드25253.9692622씰없음
    RNFCL2525A3S대리드25253.9692622씰있음
    RNFCL2525A6대리드25253.9692622씰없음
    RNFCL2525A6S대리드25253.9692622씰있음
    RNFCL3232A3대리드32324.76232.2528씰없음
    RNFCL3232A3S대리드32324.76232.2528씰있음
    RNFCL3232A6대리드32324.76232.2528씰없음
    RNFCL3232A6S대리드32324.76232.2528씰있음
    RNFCL4040A3대리드40406.3541.7535씰없음
    RNFCL4040A3S대리드40406.3541.7535씰있음
    RNFCL4040A6대리드40406.3541.7535씰없음
    RNFCL4040A6S대리드40406.3541.7535씰있음
    RNFCL5050A3대리드50507.93852.2544씰없음
    RNFCL5050A3S대리드50507.93852.2544씰있음
    RNFCL5050A6대리드50507.93852.2544씰없음
    RNFCL5050A6S대리드50507.93852.2544씰있음
    RNFCL1632A2초대리드16322.77816.6513.5씰없음
    RNFCL1632A2S초대리드16322.77816.6513.5씰있음
    RNFCL1632A3초대리드16322.77816.6513.5씰없음
    RNFCL1632A3S초대리드16322.77816.6513.5씰있음
    RNFCL1632A6초대리드16322.77816.6513.5씰없음
    RNFCL1632A6S초대리드16322.77816.6513.5씰있음
    RNFCL2040A2초대리드20403.17520.7517.3씰없음
    RNFCL2040A2S초대리드20403.17520.7517.3씰있음
    RNFCL2040A3초대리드20403.17520.7517.3씰없음
    RNFCL2040A3S초대리드20403.17520.7517.3씰있음
    RNFCL2040A6초대리드20403.17520.7517.3씰없음
    RNFCL2040A6S초대리드20403.17520.7517.3씰있음
    RNFCL2550A2초대리드25503.9692622씰없음
    RNFCL2550A2S초대리드25503.9692622씰있음
    RNFCL2550A3초대리드25503.9692622씰없음
    RNFCL2550A3S초대리드25503.9692622씰있음
    RNFCL2550A6초대리드25503.9692622씰없음
    RNFCL2550A6S초대리드25503.9692622씰있음
    RNFCL3264A3초대리드32644.76233.2528씰없음
    RNFCL3264A3S초대리드32644.76233.2528씰있음
    RNFCL3264A6초대리드32644.76233.2528씰없음
    RNFCL3264A6S초대리드32644.76233.2528씰있음
    RNFCL4080A3초대리드40806.3541.7535씰없음
    RNFCL4080A3S초대리드40806.3541.7535씰있음
    RNFCL4080A6초대리드40806.3541.7535씰없음
    RNFCL4080A6S초대리드40806.3541.7535씰있음
    형식유효권수유효권수기본정격하중(N)기본정격하중(N)축방향
    간격
    (mm)
    형식권수서키트수동정격
    Ca    		정정격
    C0a    		축방향
    간격
    (mm)
    RNFCL1212A332374066400.1
    RNFCL1212A6646780133000.1
    RNFCL1520A3326730123000.1
    RNFCL1520A3S326730123000.1
    RNFCL1616A3325430104000.1
    RNFCL1616A3S325430104000.1
    RNFCL1616A6649860208000.1
    RNFCL1616A6S649860208000.1
    RNFCL2020A3327810165000.1
    RNFCL2020A3S327810165000.1
    RNFCL2020A66414200330000.1
    RNFCL2020A6S6414200330000.1
    RNFCL2525A33211700258000.12
    RNFCL2525A3S3211700258000.12
    RNFCL2525A66421200515000.12
    RNFCL2525A6S6421200515000.12
    RNFCL3232A33217100405000.15
    RNFCL3232A3S3217100405000.15
    RNFCL3232A66431000810000.15
    RNFCL3232A6S6431000810000.15
    RNFCL4040A33227200679000.2
    RNFCL4040A3S3227200679000.2
    RNFCL4040A664493001360000.2
    RNFCL4040A6S64493001360000.2
    RNFCL5050A332406001060000.25
    RNFCL5050A3S32406001060000.25
    RNFCL5050A664737002120000.25
    RNFCL5050A6S64737002120000.25
    RNFCL1632A224460084600.1
    RNFCL1632A2S24460084600.1
    RNFCL1632A3325430104000.1
    RNFCL1632A3S325430104000.1
    RNFCL1632A6649860208000.1
    RNFCL1632A6S649860208000.1
    RNFCL2040A2246610136000.1
    RNFCL2040A2S246610136000.1
    RNFCL2040A3327810165000.1
    RNFCL2040A3S327810165000.1
    RNFCL2040A66414200330000.1
    RNFCL2040A6S6414200330000.1
    RNFCL2550A2249870212000.12
    RNFCL2550A2S249870212000.12
    RNFCL2550A33211700258000.12
    RNFCL2550A3S3211700258000.12
    RNFCL2550A66421200515000.12
    RNFCL2550A6S6421200515000.12
    RNFCL3264A33217100405000.15
    RNFCL3264A3S3217100405000.15
    RNFCL3264A66431000810000.15
    RNFCL3264A6S6431000810000.15
    RNFCL4080A33227200679000.2
    RNFCL4080A3S3227200679000.2
    RNFCL4080A664493001360000.2
    RNFCL4080A6S64493001360000.2
    형식치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)
    형식DAHBELnMWXQT
    RNFCL1212A32644286930-354.5M3×0.53
    RNFCL1212A62644286930-354.5M3×0.53
    RNFCL1520A3335135101145-424.5M6×15
    RNFCL1520A3S3351351011453424.5M6×15
    RNFCL1616A3325334101038-424.5M6×15
    RNFCL1616A3S3253341010383424.5M6×15
    RNFCL1616A6325334101038-424.5M6×15
    RNFCL1616A6S3253341010383424.5M6×15
    RNFCL2020A33962411011.546-505.5M6×15
    RNFCL2020A3S3962411011.5463505.5M6×15
    RNFCL2020A63962411011.546-505.5M6×15
    RNFCL2020A6S3962411011.5463505.5M6×15
    RNFCL2525A3477449121355-606.6M6×16
    RNFCL2525A3S4774491213553606.6M6×16
    RNFCL2525A6477449121355-606.6M6×16
    RNFCL2525A6S4774491213553606.6M6×16
    RNFCL3232A3589260121670-749M6×15.5
    RNFCL3232A3S5892601216703749M6×15.5
    RNFCL3232A6589260121670-749M6×15.5
    RNFCL3232A6S5892601216703749M6×15.5
    RNFCL4040A373114751519.585-9311M6×16.5
    RNFCL4040A3S73114751519.5853.59311M6×16.5
    RNFCL4040A673114751519.585-9311M6×16.5
    RNFCL4040A6S73114751519.5853.59311M6×16.5
    RNFCL5050A390135922021.5107-11214M6×17
    RNFCL5050A3S90135922021.51073.511214M6×17
    RNFCL5050A690135922021.5107-11214M6×17
    RNFCL5050A6S90135922021.51073.511214M6×17
    RNFCL1632A2325034101034-414.5M6×15.5
    RNFCL1632A2S3250341010343414.5M6×15.5
    RNFCL1632A3325034101066-414.5M6×15.5
    RNFCL1632A3S3250341010663414.5M6×15.5
    RNFCL1632A6325034101066-414.5M6×15.5
    RNFCL1632A6S3250341010663414.5M6×15.5
    RNFCL2040A2385840101141-485.5M6×15.5
    RNFCL2040A2S3858401011413485.5M6×15.5
    RNFCL2040A3385840101181-485.5M6×15.5
    RNFCL2040A3S3858401011813485.5M6×15.5
    RNFCL2040A6385840101181-485.5M6×15.5
    RNFCL2040A6S3858401011813485.5M6×15.5
    RNFCL2550A2467048121350-5866M6×17
    RNFCL2550A2S46704812135035866M6×17
    RNFCL2550A34670481213100-586.6M6×17
    RNFCL2550A3S46704812131003586.6M6×17
    RNFCL2550A64670481213100-586.6M6×17
    RNFCL2550A6S46704812131003586.6M6×17
    RNFCL3264A35892601215.5126-749M6×17.5
    RNFCL3264A3S5892601215.51263749M6×17.5
    RNFCL3264A65892601215.5126-749M6×17.5
    RNFCL3264A6S5892601215.51263749M6×17.5
    RNFCL4080A373114751519158-9311M6×110
    RNFCL4080A3S731147515191583.59311M6×110
    RNFCL4080A673114751519158-9311M6×110
    RNFCL4080A6S731147515191583.59311M6×110
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    RNFCL1212A3P598,400----견적의뢰 / 주문
    RNFCL1212A6P774,400----견적의뢰 / 주문
    RNFCL1520A3P503,800----견적의뢰 / 주문
    RNFCL1520A3SP598,400----견적의뢰 / 주문
    RNFCL1616A3P618,200----견적의뢰 / 주문
    RNFCL1616A3SP712,800----견적의뢰 / 주문
    RNFCL1616A6P811,800----견적의뢰 / 주문
    RNFCL1616A6SP906,400----견적의뢰 / 주문
    RNFCL2020A3P704,000----견적의뢰 / 주문
    RNFCL2020A3SP800,800----견적의뢰 / 주문
    RNFCL2020A6P917,400----견적의뢰 / 주문
    RNFCL2020A6SP1,012,000----견적의뢰 / 주문
    RNFCL2525A3P759,000---1견적의뢰 / 주문
    RNFCL2525A3SP855,800---1견적의뢰 / 주문
    RNFCL2525A6P952,600---1견적의뢰 / 주문
    RNFCL2525A6SP1,049,400---1견적의뢰 / 주문
    RNFCL3232A3P970,200---1견적의뢰 / 주문
    RNFCL3232A3SP1,067,000---1견적의뢰 / 주문
    RNFCL3232A6P1,166,000---1견적의뢰 / 주문
    RNFCL3232A6SP1,254,000---1견적의뢰 / 주문
    RNFCL4040A3P1,166,000---2견적의뢰 / 주문
    RNFCL4040A3SP1,287,000---2견적의뢰 / 주문
    RNFCL4040A6P1,375,000---2견적의뢰 / 주문
    RNFCL4040A6SP1,507,000---2견적의뢰 / 주문
    RNFCL5050A3P1,617,000---4견적의뢰 / 주문
    RNFCL5050A3SP1,848,000---4견적의뢰 / 주문
    RNFCL5050A6P1,837,000---4견적의뢰 / 주문
    RNFCL5050A6SP2,057,000---4견적의뢰 / 주문
    RNFCL1632A2P598,400----견적의뢰 / 주문
    RNFCL1632A2SP695,200----견적의뢰 / 주문
    RNFCL1632A3P664,400----견적의뢰 / 주문
    RNFCL1632A3SP763,400----견적의뢰 / 주문
    RNFCL1632A6P829,400----견적의뢰 / 주문
    RNFCL1632A6SP924,000----견적의뢰 / 주문
    RNFCL2040A2P677,600----견적의뢰 / 주문
    RNFCL2040A2SP772,200----견적의뢰 / 주문
    RNFCL2040A3P748,000---1견적의뢰 / 주문
    RNFCL2040A3SP847,000---1견적의뢰 / 주문
    RNFCL2040A6P930,600---1견적의뢰 / 주문
    RNFCL2040A6SP1,034,000---1견적의뢰 / 주문
    RNFCL2550A2P745,800---1견적의뢰 / 주문
    RNFCL2550A2SP840,400---1견적의뢰 / 주문
    RNFCL2550A3P833,800---1견적의뢰 / 주문
    RNFCL2550A3SP930,600---1견적의뢰 / 주문
    RNFCL2550A6P1,034,000---1견적의뢰 / 주문
    RNFCL2550A6SP1,133,000---1견적의뢰 / 주문
    RNFCL3264A3P987,800---2견적의뢰 / 주문
    RNFCL3264A3SP1,086,800---2견적의뢰 / 주문
    RNFCL3264A6P1,199,000---2견적의뢰 / 주문
    RNFCL3264A6SP1,298,000---2견적의뢰 / 주문
    RNFCL4080A3P1,331,000---3견적의뢰 / 주문
    RNFCL4080A3SP1,463,000---3견적의뢰 / 주문
    RNFCL4080A6P1,771,000---3견적의뢰 / 주문
    RNFCL4080A6SP1,903,000---3견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
