HOME > 직동기기 > 볼나사·태형나사 > 반송용볼나사 R시리즈 > RNFTL형 반송용볼나사(튜브식편플랜지너트)
반송용볼나사 R시리즈

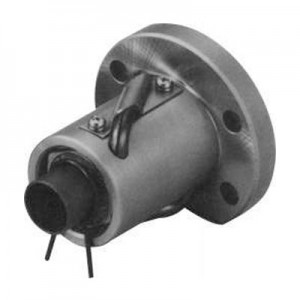

RNFTL형 반송용볼나사(튜브식편플랜지너트)
일본정공(주) ( NSK )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    48건 중 1~48건 표시
    형식타입나사축외경
    d
    (mm)    		리드
    l
    (mm)    		볼직경
    Dw
    (mm)    		볼피치원직경
    dm
    (mm)    		나사축곡경
    (mm)    		씰
    형식타입나사축외경
    d
    (mm)    		리드
    l
    (mm)    		볼직경
    Dw
    (mm)    		볼피치원직경
    dm
    (mm)    		나사축곡경
    (mm)    		씰
    RNFTL1003A3.5小?中리드1032.38110.658.1씰없음
    RNFTL1006A2.5S小?中리드1062.38110.658.1씰있음
    RNFTL1208A2.5S小?中리드1282.77812.659.6씰있음
    RNFTL1404A3.5S小?中리드1442.77814.511.5씰있음
    RNFTL1405A2.5S小?中리드1453.17514.511씰있음
    RNFTL1610A2.5小?中리드16103.17516.7513.3씰없음
    RNFTL1610A2.5S小?中리드16103.17516.7513.3씰있음
    RNFTL1808A3.5小?中리드1884.76218.513.6씰없음
    RNFTL1808A3.5S小?中리드1884.76218.513.6씰있음
    RNFTL2005A2.5小?中리드2053.17520.517씰없음
    RNFTL2005A2.5S小?中리드2053.17520.517씰있음
    RNFTL2010A2.5小?中리드20104.76221.2516.2씰없음
    RNFTL2010A2.5S小?中리드20104.76221.2516.2씰있음
    RNFTL2505A5小?中리드2553.17525.522씰없음
    RNFTL2505A5S小?中리드2553.17525.522씰있음
    RNFTL2510A2.5小?中리드25106.352619씰없음
    RNFTL2510A2.5S小?中리드25106.352619씰있음
    RNFTL2510A5小?中리드25106.352619씰없음
    RNFTL2510A5S小?中리드25106.352619씰있음
    RNFTL2806A2.5小?中리드2863.17528.525씰없음
    RNFTL2806A2.5S小?中리드2863.17528.525씰있음
    RNFTL2806A5小?中리드2863.17528.525씰없음
    RNFTL2806A5S小?中리드2863.17528.525씰있음
    RNFTL3210A5小?中리드32106.3533.7527씰없음
    RNFTL3210A5S小?中리드32106.3533.7527씰있음
    RNFTL3610A2.5小?中리드36106.353730씰없음
    RNFTL3610A2.5S小?中리드36106.353730씰있음
    RNFTL3610A5小?中리드36106.353730씰없음
    RNFTL3610A5S小?中리드36106.353730씰있음
    RNFTL4010A7小?中리드40106.3541.7535씰없음
    RNFTL4010A7S小?中리드40106.3541.7535씰있음
    RNFTL4512A5小?中리드45127.14446.539씰없음
    RNFTL4512A5S小?中리드45127.14446.539씰있음
    RNFTL5010A7小?中리드50106.3551.7545씰없음
    RNFTL5010A7S小?中리드50106.3551.7545씰있음
    RNFTL5016A5小?中리드50169.5255242씰없음
    RNFTL5016A5S小?中리드50169.5255242씰있음
    RNFTL1212A3대리드12122.38112.6510.1씰없음
    RNFTL1616A3대리드16162.77816.6513.6씰없음
    RNFTL1616A3S대리드16162.77816.6513.6씰있음
    RNFTL2020A3대리드20203.17520.7517.3씰없음
    RNFTL2020A3S대리드20203.17520.7517.3씰있음
    RNFTL2525A3대리드25253.9692622씰없음
    RNFTL2525A3S대리드25253.9692622씰있음
    RNFTL3232A3대리드32324.76233.2528씰없음
    RNFTL3232A3S대리드32324.76233.2528씰있음
    RNFTL4040A3대리드40406.3541.7535씰없음
    RNFTL4040A3S대리드40406.3541.7535씰있음
    형식유효권수유효권수기본정격하중(N)기본정격하중(N)축방향
    간격
    (mm)
    형식권수서키트수동정격
    Ca    		정정격
    C0a    		축방향
    간격
    (mm)
    RNFTL1003A3.53.51378067300.1
    RNFTL1006A2.5S2.51283048100.1
    RNFTL1208A2.5S2.51373065600.1
    RNFTL1404A3.5S3.515370108000.1
    RNFTL1405A2.5S2.51526097200.1
    RNFTL1610A2.52.515660115000.1
    RNFTL1610A2.5S2.515660115000.1
    RNFTL1808A3.53.5113200258000.15
    RNFTL1808A3.5S3.5113200258000.15
    RNFTL2005A2.52.516360142000.1
    RNFTL2005A2.5S2.516360142000.1
    RNFTL2010A2.52.5110900218000.15
    RNFTL2010A2.5S2.5110900218000.15
    RNFTL2505A55212800363000.1
    RNFTL2505A5S5212800363000.1
    RNFTL2510A2.52.5117500352000.2
    RNFTL2510A2.5S2.5117500352000.2
    RNFTL2510A55231800703000.2
    RNFTL2510A5S5231800703000.2
    RNFTL2806A2.52.517430203000.1
    RNFTL2806A2.5S2.517430203000.1
    RNFTL2806A55213500406000.1
    RNFTL2806A5S5213500406000.1
    RNFTL3210A55235700922000.2
    RNFTL3210A5S5235700922000.2
    RNFTL3610A2.52.5121000510000.2
    RNFTL3610A2.5S2.5121000510000.2
    RNFTL3610A552381001020000.2
    RNFTL3610A5S52381001020000.2
    RNFTL4010A772535001640000.2
    RNFTL4010A7S72535001640000.2
    RNFTL4512A552496001470000.23
    RNFTL4512A5S52496001470000.23
    RNFTL5010A772595002050000.2
    RNFTL5010A7S72595002050000.2
    RNFTL5016A552999002930000.23
    RNFTL5016A5S52999002930000.23
    RNFTL1212A332336062700.1
    RNFTL1616A332488096500.1
    RNFTL1616A3S32488096500.1
    RNFTL2020A3327010154000.1
    RNFTL2020A3S327010154000.1
    RNFTL2525A33210500241000.12
    RNFTL2525A3S3210500241000.12
    RNFTL3232A33215300371000.15
    RNFTL3232A3S3215300371000.15
    RNFTL4040A33224400616000.2
    RNFTL4040A3S3224400616000.2
    형식치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)
    형식DAGBLnWXQTUVR
    RNFTL1003A3.5204015634304.5M3×0.5315157
    RNFTL1006A2.5S204015636304.5M3×0.53.515155
    RNFTL1208A2.5S254519846354.5M3×0.55.519187
    RNFTL1404A3.5S2550191043404.5M6×1519207
    RNFTL1405A2.5S3050221045404.5M6×1522218
    RNFTL1610A2.53053231054415.5M6×15.52322.58
    RNFTL1610A2.5S3053231054415.5M6×15.52322.58
    RNFTL1808A3.53463271258496.6M6×1627278
    RNFTL1808A3.5S3463271258496.6M6×1627278
    RNFTL2005A2.54060281046504.5M6×15282710
    RNFTL2005A2.5S4060281046504.5M6×15282710
    RNFTL2010A2.54067301259536.6M6×16302912
    RNFTL2010A2.5S4067301259536.6M6×16302912
    RNFTL2505A54271281266576.6M6×16283110
    RNFTL2505A5S4271281266576.6M6×16283110
    RNFTL2510A2.54480341562629M6×17.5343717
    RNFTL2510A2.5S4480341562629M6×17.5343717
    RNFTL2510A54480341592629M6×17.5343717
    RNFTL2510A5S4480341592629M6×17.5343717
    RNFTL2806A2.55079331555656.6M6×17.5333410
    RNFTL2806A2.5S5079331555656.6M6×17.5333410
    RNFTL2806A55079331579656.6M6×17.5333410
    RNFTL2806A5S5079331579656.6M6×17.5333410
    RNFTL3210A555973918977511M6×19394217
    RNFTL3210A5S55973918977511M6×19394217
    RNFTL3610A2.5601024218688011M6×19424617
    RNFTL3610A2.5S601024218688011M6×19424617
    RNFTL3610A5601024218988011M6×19424617
    RNFTL3610A5S601024218988011M6×19424617
    RNFTL4010A76511444201209014M6×110445020
    RNFTL4010A7S6511444201209014M6×110445020
    RNFTL4512A570130472211610018M6×111475520
    RNFTL4512A5S70130472211610018M6×111475520
    RNFTL5010A780140522212211018M6×111525920
    RNFTL5010A7S80140522212211018M6×111525920
    RNFTL5016A585163572814612522M6×114576325
    RNFTL5016A5S85163572814612522M6×114576325
    RNFTL1212A3244417844344.5M3×0.5417165
    RNFTL1616A33055221050436.6M6×1522227
    RNFTL1616A3S3055221050436.6M6×1522227
    RNFTL2020A33568251259529M6×1625278
    RNFTL2020A3S3568251259529M6×1625278
    RNFTL2525A34580311269639M6×16313210
    RNFTL2525A3S4580311269639M6×16313210
    RNFTL3232A3551003715848011M6×17.5374012
    RNFTL3232A3S551003715848011M6×17.5374012
    RNFTL4040A37012046181039514M6×19464915
    RNFTL4040A3S7012046181039514M6×19464915
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    RNFTL1003A3.5P220,000----견적의뢰 / 주문
    RNFTL1006A2.5SP266,200----견적의뢰 / 주문
    RNFTL1208A2.5SP316,800----견적의뢰 / 주문
    RNFTL1404A3.5SP338,800----견적의뢰 / 주문
    RNFTL1405A2.5SP341,000----견적의뢰 / 주문
    RNFTL1610A2.5P270,600----견적의뢰 / 주문
    RNFTL1610A2.5SP376,200----견적의뢰 / 주문
    RNFTL1808A3.5P283,800----견적의뢰 / 주문
    RNFTL1808A3.5SP389,400----견적의뢰 / 주문
    RNFTL2005A2.5P253,000----견적의뢰 / 주문
    RNFTL2005A2.5SP356,400----견적의뢰 / 주문
    RNFTL2010A2.5P301,400---1견적의뢰 / 주문
    RNFTL2010A2.5SP422,400---1견적의뢰 / 주문
    RNFTL2505A5P347,600---1견적의뢰 / 주문
    RNFTL2505A5SP464,200---1견적의뢰 / 주문
    RNFTL2510A2.5P354,200---1견적의뢰 / 주문
    RNFTL2510A2.5SP470,800---1견적의뢰 / 주문
    RNFTL2510A5P422,400---1견적의뢰 / 주문
    RNFTL2510A5SP547,800---1견적의뢰 / 주문
    RNFTL2806A2.5P325,600---1견적의뢰 / 주문
    RNFTL2806A2.5SP457,600---1견적의뢰 / 주문
    RNFTL2806A5P385,000---1견적의뢰 / 주문
    RNFTL2806A5SP517,000---1견적의뢰 / 주문
    RNFTL3210A5P554,400---2견적의뢰 / 주문
    RNFTL3210A5SP690,800---2견적의뢰 / 주문
    RNFTL3610A2.5P488,400---1견적의뢰 / 주문
    RNFTL3610A2.5SP655,600---1견적의뢰 / 주문
    RNFTL3610A5P620,400---2견적의뢰 / 주문
    RNFTL3610A5SP767,800---2견적의뢰 / 주문
    RNFTL4010A7P847,000---2견적의뢰 / 주문
    RNFTL4010A7SP1,005,400---2견적의뢰 / 주문
    RNFTL4512A5P880,000---3견적의뢰 / 주문
    RNFTL4512A5SP1,045,000---3견적의뢰 / 주문
    RNFTL5010A7P1,111,000---4견적의뢰 / 주문
    RNFTL5010A7SP1,276,000---4견적의뢰 / 주문
    RNFTL5016A5P1,199,000---6견적의뢰 / 주문
    RNFTL5016A5SP1,386,000---6견적의뢰 / 주문
    RNFTL1212A3P393,800----견적의뢰 / 주문
    RNFTL1616A3P488,400----견적의뢰 / 주문
    RNFTL1616A3SP583,000----견적의뢰 / 주문
    RNFTL2020A3P539,000----견적의뢰 / 주문
    RNFTL2020A3SP662,200----견적의뢰 / 주문
    RNFTL2525A3P642,400---1견적의뢰 / 주문
    RNFTL2525A3SP770,000---1견적의뢰 / 주문
    RNFTL3232A3P851,400---1견적의뢰 / 주문
    RNFTL3232A3SP996,600---1견적의뢰 / 주문
    RNFTL4040A3P1,111,000---3견적의뢰 / 주문
    RNFTL4040A3SP1,265,000---3견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
