상품 상세보기 : NSB볼스플라인 - 로터리볼스플라인 LS타입

HOME > 직동기기 > 볼스플라인 > NSB볼스플라인 > 로터리볼스플라인 LS타입

NSB볼스플라인

로터리볼스플라인 LS타입

일본특수베어링(주) ( NSB )

공통사양

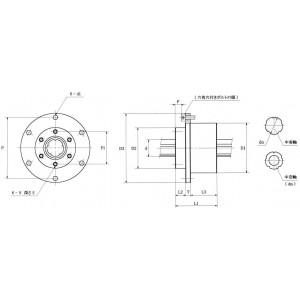

캐드자료

카탈로그

관련이미지

상세사양


32건 중 1~32건 표시

형식	타입	정도	홈줄수	축타입	축경(h7) d (mm)	외경(mm)	외경(mm)	외경(mm)	외경(mm)	외경(mm)
형식	타입	정도	홈줄수	축타입	축경(h7) d (mm)	D1	(h7)	D2	D3	D4
NSB_LS6R-H-□S	LS-R	상급	3	중실축	6	30	0-0.021	21	40	-
NSB_LS8R-H-□S	LS-R	상급	3	중실축	8	32	0-0.021	23	42	-
NSB_LS10R-H-□S	LS-R	상급	4	중실축	10.4	40	0-0.021	29	54	-
NSB_LS13R-H-□S	LS-R	상급	4	중실축	13.4	45	0-0.025	34	59	-
NSB_LS16R-H-□S	LS-R	상급	5	중실축	16.6	52	0-0.025	39.5	68	-
NSB_LS20R-H-□S	LS-R	상급	5	중실축	20.6	56	0-0.025	43.5	72	-
NSB_LS25R-H-□S	LS-R	상급	5	중실축	25.8	62	0-0.030	53	78	-
NSB_LS30R-H-□S	LS-R	상급	5	중실축	30.8	80	0-0.030	65.5	105	-
NSB_LS6R-H-□SM	LS-R	상급	3	중공축	6	30	0-0.021	21	40	-
NSB_LS8R-H-□SM	LS-R	상급	3	중공축	8	32	0-0.021	23	42	-
NSB_LS10R-H-□SM	LS-R	상급	4	중공축	10.4	40	0-0.021	29	54	-
NSB_LS13R-H-□SM	LS-R	상급	4	중공축	13.4	45	0-0.025	34	59	-
NSB_LS16R-H-□SM	LS-R	상급	5	중공축	16.6	52	0-0.025	39.5	68	-
NSB_LS20R-H-□SM	LS-R	상급	5	중공축	20.6	56	0-0.025	43.5	72	-
NSB_LS25R-H-□SM	LS-R	상급	5	중공축	25.8	62	0-0.030	53	78	-
NSB_LS30R-H-□SM	LS-R	상급	5	중공축	30.8	80	0-0.030	65.5	105	-
NSB_LS6RY-H-□S	LS-RY	상급	3	중실축	6	30	0-0.021	21	40	15
NSB_LS8RY-H-□S	LS-RY	상급	3	중실축	8	32	0-0.021	23	42	17
NSB_LS10RY-H-□S	LS-RY	상급	4	중실축	10.4	40	0-0.021	29	54	20
NSB_LS13RY-H-□S	LS-RY	상급	4	중실축	13.4	45	0-0.025	34	59	25
NSB_LS16RY-H-□S	LS-RY	상급	5	중실축	16.6	52	0-0.025	39.5	68	30
NSB_LS20RY-H-□S	LS-RY	상급	5	중실축	20.6	56	0-0.025	43.5	72	35
NSB_LS25RY-H-□S	LS-RY	상급	5	중실축	25.8	62	0-0.030	53	78	40
NSB_LS30RY-H-□S	LS-RY	상급	5	중실축	30.8	80	0-0.030	65.5	105	50
NSB_LS6RY-H-□SM	LS-RY	상급	3	중공축	6	30	0-0.021	21	40	15
NSB_LS8RY-H-□SM	LS-RY	상급	3	중공축	8	32	0-0.021	23	42	17
NSB_LS10RY-H-□SM	LS-RY	상급	4	중공축	10.4	40	0-0.021	29	54	20
NSB_LS13RY-H-□SM	LS-RY	상급	4	중공축	13.4	45	0-0.025	34	59	25
NSB_LS16RY-H-□SM	LS-RY	상급	5	중공축	16.6	52	0-0.025	39.5	68	30
NSB_LS20RY-H-□SM	LS-RY	상급	5	중공축	20.6	56	0-0.025	43.5	72	35
NSB_LS25RY-H-□SM	LS-RY	상급	5	중공축	25.8	62	0-0.030	53	78	40
NSB_LS30RY-H-□SM	LS-RY	상급	5	중공축	30.8	80	0-0.030	65.5	105	50

형식	길이(mm)	길이(mm)	길이(mm)	길이(mm)	길이(mm)	P1 (mm)	N (mm)	S (mm)	P (mm)	d1 (mm)	F (mm)
형식	L1	L2	L3	L4	T	P1 (mm)	N (mm)	S (mm)	P (mm)	d1 (mm)	F (mm)
NSB_LS6R-H-□S	25	5	17	-	3	16	M2	4	35	2.4	3
NSB_LS8R-H-□S	25	5	17	-	3	18	M2	4	37	2.4	3
NSB_LS10R-H-□S	33	8	21	-	4	23	M3	6	47	3.4	5
NSB_LS13R-H-□S	36	8	24	-	4	28	M3	6	52	3.4	5
NSB_LS16R-H-□S	41	10	26	-	5	32	M4	8	60	4.5	6
NSB_LS20R-H-□S	46	13	28	-	5	36	M4	8	64	4.5	9
NSB_LS25R-H-□S	60	15	40	-	5	45	M5	8	70	4.5	11
NSB_LS30R-H-□S	66	18	40	-	8	55	M6	10	91	6.6	12
NSB_LS6R-H-□SM	25	5	17	-	3	16	M2	4	35	2.4	3
NSB_LS8R-H-□SM	25	5	17	-	3	18	M2	4	37	2.4	3
NSB_LS10R-H-□SM	33	8	21	-	4	23	M3	6	47	3.4	5
NSB_LS13R-H-□SM	36	8	24	-	4	28	M3	6	52	3.4	5
NSB_LS16R-H-□SM	41	10	26	-	5	32	M4	8	60	4.5	6
NSB_LS20R-H-□SM	46	13	28	-	5	36	M4	8	64	4.5	9
NSB_LS25R-H-□SM	60	15	40	-	5	45	M5	8	70	4.5	11
NSB_LS30R-H-□SM	66	18	40	-	8	55	M6	10	91	6.6	12
NSB_LS6RY-H-□S	25	5	17	-	3	16	M2	4	35	2.4	-
NSB_LS8RY-H-□S	25	5	17	-	3	18	M2	4	37	2.4	-
NSB_LS10RY-H-□S	33	7	21	1	4	23	M3	6	47	3.4	-
NSB_LS13RY-H-□S	36	7	24	1	4	28	M3	6	52	3.4	-
NSB_LS16RY-H-□S	41.5	10.5	26	-0.5	5	32	M4	8	60	4.5	-
NSB_LS20RY-H-□S	46	11	28	2	5	36	M4	8	64	4.5	-
NSB_LS25RY-H-□S	60	15	40	-	5	45	M5	8	70	4.5	-
NSB_LS30RY-H-□S	66	16	40	2	8	55	M6	10	91	6.6	-
NSB_LS6RY-H-□SM	25	5	17	-	3	16	M2	4	35	2.4	-
NSB_LS8RY-H-□SM	25	5	17	-	3	18	M2	4	37	2.4	-
NSB_LS10RY-H-□SM	33	7	21	1	4	23	M3	6	47	3.4	-
NSB_LS13RY-H-□SM	36	7	24	1	4	28	M3	6	52	3.4	-
NSB_LS16RY-H-□SM	41.5	10.5	26	-0.5	5	32	M4	8	60	4.5	-
NSB_LS20RY-H-□SM	46	11	28	2	5	36	M4	8	64	4.5	-
NSB_LS25RY-H-□SM	60	15	40	-	5	45	M5	8	70	4.5	-
NSB_LS30RY-H-□SM	66	16	40	2	8	55	M6	10	91	6.6	-

형식	중공직경 dm (mm)	홈아래직경 do (mm)	기본정격래디얼하중(kN)	기본정격래디얼하중(kN)	기본정격토르크(N?m)	기본정격토르크(N?m)
형식	중공직경 dm (mm)	홈아래직경 do (mm)	동정격	정정격	동정격	정정격
NSB_LS6R-H-□S	-	5.6	1.2	2.1	3.8	7
NSB_LS8R-H-□S	-	7.6	1.2	2.1	4.8	8.7
NSB_LS10R-H-□S	-	10	2.4	4.3	11	21
NSB_LS13R-H-□S	-	13	3.3	5.9	20	37
NSB_LS16R-H-□S	-	16	3.8	6.9	32	58
NSB_LS20R-H-□S	-	20	4.6	8.3	46	84
NSB_LS25R-H-□S	-	25	10.8	19.4	135	244
NSB_LS30R-H-□S	-	30	12.3	22.2	181	327
NSB_LS6R-H-□SM	2	5.6	1.2	2.1	3.8	7
NSB_LS8R-H-□SM	3	7.6	1.2	2.1	4.8	8.7
NSB_LS10R-H-□SM	4	10	2.4	4.3	11	21
NSB_LS13R-H-□SM	4	13	3.3	5.9	20	37
NSB_LS16R-H-□SM	6	16	3.8	6.9	32	58
NSB_LS20R-H-□SM	8	20	4.6	8.3	46	84
NSB_LS25R-H-□SM	12	25	10.8	19.4	135	244
NSB_LS30R-H-□SM	17	30	12.3	22.2	181	327
NSB_LS6RY-H-□S	-	5.6	1.2	2.1	3.8	7
NSB_LS8RY-H-□S	-	7.6	1.2	2.1	4.8	8.7
NSB_LS10RY-H-□S	-	10	2.4	4.3	11	21
NSB_LS13RY-H-□S	-	13	3.3	5.9	20	37
NSB_LS16RY-H-□S	-	16	3.8	6.9	32	58
NSB_LS20RY-H-□S	-	20	4.6	8.3	46	84
NSB_LS25RY-H-□S	-	25	10.8	19.4	135	244
NSB_LS30RY-H-□S	-	30	12.3	22.2	181	327
NSB_LS6RY-H-□SM	2	5.6	1.2	2.1	3.8	7
NSB_LS8RY-H-□SM	3	7.6	1.2	2.1	4.8	8.7
NSB_LS10RY-H-□SM	4	10	2.4	4.3	11	21
NSB_LS13RY-H-□SM	4	13	3.3	5.9	20	37
NSB_LS16RY-H-□SM	6	16	3.8	6.9	32	58
NSB_LS20RY-H-□SM	8	20	4.6	8.3	46	84
NSB_LS25RY-H-□SM	12	25	10.8	19.4	135	244
NSB_LS30RY-H-□SM	17	30	12.3	22.2	181	327

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
NSB_LS6R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS8R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS10R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS13R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS16R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS20R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS25R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS30R-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS6R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS8R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS10R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS13R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS16R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS20R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS25R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS30R-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS6RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS8RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS10RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS13RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS16RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS20RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS25RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS30RY-H-□S	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS6RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS8RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS10RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS13RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS16RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS20RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS25RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문
NSB_LS30RY-H-□SM	P	견적	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
