카프리콘

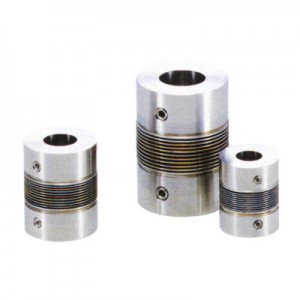

카프리콘(벨로즈타입·고정도용접) MWBS시리즈

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


33건 중 1~33건 표시

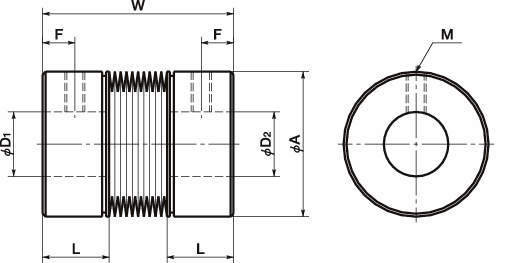

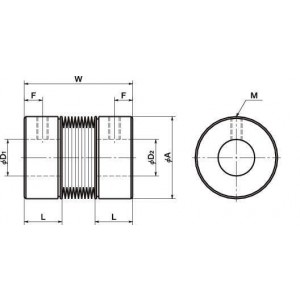

형식	사이즈	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	나사조임 토르크 (N · m)	표준축홀직경(mm)	표준축홀직경(mm)
형식	사이즈	A	L	W	F	M	나사조임 토르크 (N · m)	D1	D2
MWBS-13-4×4	MWBS-13	13	6	16.5	3	M2	0.5	4	4
MWBS-13-4×5	MWBS-13	13	6	16.5	3	M2	0.5	4	5
MWBS-13-4×6	MWBS-13	13	6	16.5	3	M2	0.5	4	6
MWBS-13-5×5	MWBS-13	13	6	16.5	3	M2	0.5	5	5
MWBS-13-5×6	MWBS-13	13	6	16.5	3	M2	0.5	5	6
MWBS-13-6×6	MWBS-13	13	6	16.5	3	M2	0.5	6	6
MWBS-18-5×5	MWBS-18	18	8	22	4	M2.5	1	5	5
MWBS-18-5×6	MWBS-18	18	8	22	4	M2.5	1	5	6
MWBS-18-5×8	MWBS-18	18	8	22	4	M2.5	1	5	8
MWBS-18-6×6	MWBS-18	18	8	22	4	M2.5	1	6	6
MWBS-18-6×8	MWBS-18	18	8	22	4	M2.5	1	6	8
MWBS-18-8×8	MWBS-18	18	8	22	4	M2.5	1	8	8
MWBS-22-6×6	MWBS-22	22	10	27	5	M3	1.5	6	6
MWBS-22-6×8	MWBS-22	22	10	27	5	M3	1.5	6	8
MWBS-22-6×10	MWBS-22	22	10	27	5	M3	1.5	6	10
MWBS-22-8×8	MWBS-22	22	10	27	5	M3	1.5	8	8
MWBS-22-8×10	MWBS-22	22	10	27	5	M3	1.5	8	10
MWBS-22-10×10	MWBS-22	22	10	27	5	M3	1.5	10	10
MWBS-28-8×8	MWBS-28	28	14	37	7	M4	2.5	8	8
MWBS-28-8×10	MWBS-28	28	14	37	7	M4	2.5	8	10
MWBS-28-8×11	MWBS-28	28	14	37	7	M4	2.5	8	11
MWBS-28-8×12	MWBS-28	28	14	37	7	M4	2.5	8	12
MWBS-28-8×14	MWBS-28	28	14	37	7	M4	2.5	8	14
MWBS-28-10×10	MWBS-28	28	14	37	7	M4	2.5	10	10
MWBS-28-10×11	MWBS-28	28	14	37	7	M4	2.5	10	11
MWBS-28-10×12	MWBS-28	28	14	37	7	M4	2.5	10	12
MWBS-28-10×14	MWBS-28	28	14	37	7	M4	2.5	10	14
MWBS-28-11×11	MWBS-28	28	14	37	7	M4	2.5	11	11
MWBS-28-11×12	MWBS-28	28	14	37	7	M4	2.5	11	12
MWBS-28-11×14	MWBS-28	28	14	37	7	M4	2.5	11	14
MWBS-28-12×12	MWBS-28	28	14	37	7	M4	2.5	12	12
MWBS-28-12×14	MWBS-28	28	14	37	7	M4	2.5	12	14
MWBS-28-14×14	MWBS-28	28	14	37	7	M4	2.5	14	14

형식	상용 토르크 (N · m)	최대 토르크 (N · m)	최고 회전수 (min-1)	관성 모멘트 (kg · m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편심 (mm)	허용 편각 (°)	허용 엔드플레이 (mm)
형식	상용 토르크 (N · m)	최대 토르크 (N · m)	최고 회전수 (min-1)	관성 모멘트 (kg · m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편심 (mm)	허용 편각 (°)	허용 엔드플레이 (mm)
MWBS-13-4×4	0.07	0.15	10000	2.5×10^-7	30	0.15	3.5	0.5
MWBS-13-4×5	0.07	0.15	10000	2.5×10^-7	30	0.15	3.5	0.5
MWBS-13-4×6	0.07	0.15	10000	2.5×10^-7	30	0.15	3.5	0.5
MWBS-13-5×5	0.07	0.15	10000	2.5×10^-7	30	0.15	3.5	0.5
MWBS-13-5×6	0.07	0.15	10000	2.5×10^-7	30	0.15	3.5	0.5
MWBS-13-6×6	0.07	0.15	10000	2.5×10^-7	30	0.15	3.5	0.5
MWBS-18-5×5	0.15	0.3	10000	1.2×10^-6	40	0.15	5	0.5
MWBS-18-5×6	0.15	0.3	10000	1.2×10^-6	40	0.15	5	0.5
MWBS-18-5×8	0.15	0.3	10000	1.2×10^-6	40	0.15	5	0.5
MWBS-18-6×6	0.15	0.3	10000	1.2×10^-6	40	0.15	5	0.5
MWBS-18-6×8	0.15	0.3	10000	1.2×10^-6	40	0.15	5	0.5
MWBS-18-8×8	0.15	0.3	10000	1.2×10^-6	40	0.15	5	0.5
MWBS-22-6×6	0.35	0.7	10000	3.4×10^-6	200	0.15	4	0.5
MWBS-22-6×8	0.35	0.7	10000	3.4×10^-6	200	0.15	4	0.5
MWBS-22-6×10	0.35	0.7	10000	3.4×10^-6	200	0.15	4	0.5
MWBS-22-8×8	0.35	0.7	10000	3.4×10^-6	200	0.15	4	0.5
MWBS-22-8×10	0.35	0.7	10000	3.4×10^-6	200	0.15	4	0.5
MWBS-22-10×10	0.35	0.7	10000	3.4×10^-6	200	0.15	4	0.5
MWBS-28-8×8	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-8×10	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-8×11	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-8×12	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-8×14	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-10×10	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-10×11	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-10×12	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-10×14	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-11×11	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-11×12	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-11×14	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-12×12	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-12×14	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5
MWBS-28-14×14	0.65	1.3	10000	1.4×10^-5	900	0.15	4.5	0.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
MWBS-13-4×4	P	4,158,000	-	-	-	10	견적의뢰 / 주문
MWBS-13-4×5	P	4,158,000	-	-	-	10	견적의뢰 / 주문
MWBS-13-4×6	P	4,158,000	-	-	-	10	견적의뢰 / 주문
MWBS-13-5×5	P	4,158,000	-	-	-	10	견적의뢰 / 주문
MWBS-13-5×6	P	4,158,000	-	-	-	10	견적의뢰 / 주문
MWBS-13-6×6	P	4,158,000	-	-	-	10	견적의뢰 / 주문
MWBS-18-5×5	P	4,290,000	-	-	-	25	견적의뢰 / 주문
MWBS-18-5×6	P	4,290,000	-	-	-	25	견적의뢰 / 주문
MWBS-18-5×8	P	4,290,000	-	-	-	25	견적의뢰 / 주문
MWBS-18-6×6	P	4,290,000	-	-	-	25	견적의뢰 / 주문
MWBS-18-6×8	P	4,290,000	-	-	-	25	견적의뢰 / 주문
MWBS-18-8×8	P	4,290,000	-	-	-	25	견적의뢰 / 주문
MWBS-22-6×6	P	4,378,000	-	-	-	48	견적의뢰 / 주문
MWBS-22-6×8	P	4,378,000	-	-	-	48	견적의뢰 / 주문
MWBS-22-6×10	P	4,378,000	-	-	-	48	견적의뢰 / 주문
MWBS-22-8×8	P	4,378,000	-	-	-	48	견적의뢰 / 주문
MWBS-22-8×10	P	4,378,000	-	-	-	48	견적의뢰 / 주문
MWBS-22-10×10	P	4,378,000	-	-	-	48	견적의뢰 / 주문
MWBS-28-8×8	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-8×10	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-8×11	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-8×12	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-8×14	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-10×10	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-10×11	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-10×12	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-10×14	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-11×11	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-11×12	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-11×14	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-12×12	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-12×14	P	4,576,000	-	-	-	110	견적의뢰 / 주문
MWBS-28-14×14	P	4,576,000	-	-	-	110	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
