상품 상세보기 : 카프리콘 - 카프리콘(리지드커플링) MLR시리즈

HOME > 축연결구 > 커플링 > 리젯타입 > 카프리콘 > 카프리콘(리지드커플링) MLR시리즈

카프리콘

카프리콘(리지드커플링) MLR시리즈

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


46건 중 1~46건 표시

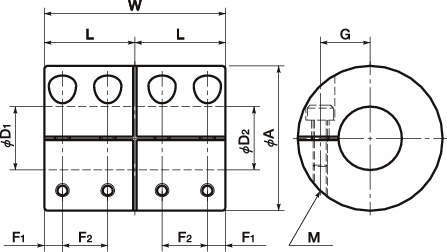

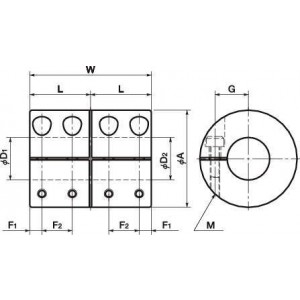

형식	재질	타입	사이즈	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	재질	타입	사이즈	A	L	W	F1	F2	G	M
MLR-16C-5×5	알미늄합금	클램핑	MLR-16C	16	11	22	2.5	5.5	5	M2
MLR-16C-5×6	알미늄합금	클램핑	MLR-16C	16	11	22	2.5	5.5	5	M2
MLR-16C-6×6	알미늄합금	클램핑	MLR-16C	16	11	22	2.5	5.5	5	M2
MLR-20C-6×6	알미늄합금	클램핑	MLR-20C	20	12	24	2.5	6	7	M2
MLR-20C-6×8	알미늄합금	클램핑	MLR-20C	20	12	24	2.5	6	7	M2
MLR-20C-8×8	알미늄합금	클램핑	MLR-20C	20	12	24	2.5	6	7	M2
MLR-25C-8×8	알미늄합금	클램핑	MLR-25C	25	18	36	4.5	9	9	M2.5
MLR-25C-8×10	알미늄합금	클램핑	MLR-25C	25	18	36	4.5	9	9	M2.5
MLR-25C-10×10	알미늄합금	클램핑	MLR-25C	25	18	36	4.5	9	9	M2.5
MLR-25C-12×12	알미늄합금	클램핑	MLR-25C	25	18	36	4.5	9	9	M2.5
MLR-32C-10×10	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-32C-10×12	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-32C-10×14	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-32C-12×12	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-32C-12×14	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-32C-14×14	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-32C-15×15	알미늄합금	클램핑	MLR-32C	32	20	40	4	10	11	M3
MLR-16V-6×6	알미늄합금	세미스플릿	MLR-16V	16	11	22	2.5	5.5	5	M2
MLR-20V-8×8	알미늄합금	세미스플릿	MLR-20V	20	12	24	2.5	6	7	M2
MLR-25V-10×10	알미늄합금	세미스플릿	MLR-25V	25	18	36	4.5	9	9	M2.5
MLR-25V-12×12	알미늄합금	세미스플릿	MLR-25V	25	18	36	4.5	9	9	M2.5
MLR-32V-14×14	알미늄합금	세미스플릿	MLR-32V	32	20	40	4	10	11	M3
MLR-32V-15×15	알미늄합금	세미스플릿	MLR-32V	32	20	40	4	10	11	M3
MLRS-16C-5×5	스테인레스	클램핑	MLRS-16C	16	11	22	2.5	5.5	5	M2
MLRS-16C-5×6	스테인레스	클램핑	MLRS-16C	16	11	22	2.5	5.5	5	M2
MLRS-16C-6×6	스테인레스	클램핑	MLRS-16C	16	11	22	2.5	5.5	5	M2
MLRS-20C-6×6	스테인레스	클램핑	MLRS-20C	20	12	24	2.5	6	7	M2
MLRS-20C-6×8	스테인레스	클램핑	MLRS-20C	20	12	24	2.5	6	7	M2
MLRS-20C-8×8	스테인레스	클램핑	MLRS-20C	20	12	24	2.5	6	7	M2
MLRS-25C-8×8	스테인레스	클램핑	MLRS-25C	25	18	36	4.5	9	9	M2.5
MLRS-25C-8×10	스테인레스	클램핑	MLRS-25C	25	18	36	4.5	9	9	M2.5
MLRS-25C-10×10	스테인레스	클램핑	MLRS-25C	25	18	36	4.5	9	9	M2.5
MLRS-25C-12×12	스테인레스	클램핑	MLRS-25C	25	18	36	4.5	9	9	M2.5
MLRS-32C-10×10	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-32C-10×12	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-32C-10×14	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-32C-12×12	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-32C-12×14	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-32C-14×14	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-32C-15×15	스테인레스	클램핑	MLRS-32C	32	20	40	4	10	11	M3
MLRS-16V-6×6	스테인레스	세미스플릿	MLRS-16V	16	11	22	2.5	5.5	5	M2
MLRS-20V-8×8	스테인레스	세미스플릿	MLRS-20V	20	12	24	2.5	6	7	M2
MLRS-25V-10×10	스테인레스	세미스플릿	MLRS-25V	25	18	36	4.5	9	9	M2.5
MLRS-25V-12×12	스테인레스	세미스플릿	MLRS-25V	25	18	36	4.5	9	9	M2.5
MLRS-32V-14×14	스테인레스	세미스플릿	MLRS-32V	32	20	40	4	10	11	M3
MLRS-32V-15×15	스테인레스	세미스플릿	MLRS-32V	32	20	40	4	10	11	M3

형식	표준축홀경 D1×D2 (mm)	나사쳬결 토크 (N · m)	상용 토크 (N · m)	최대 토크 (N · m)	최고 회전수 (min-1)	관성 모멘트 (kg · cm2)
형식	표준축홀경 D1×D2 (mm)	나사쳬결 토크 (N · m)	상용 토크 (N · m)	최대 토크 (N · m)	최고 회전수 (min-1)	관성 모멘트 (kg · cm2)
MLR-16C-5×5	5×5	0.5	0.3	0.6	39000	3.4×10＾-7
MLR-16C-5×6	5×6	0.5	0.3	0.6	39000	3.4×10＾-7
MLR-16C-6×6	6×6	0.5	0.3	0.6	39000	3.4×10＾-7
MLR-20C-6×6	6×6	0.5	0.5	1	31000	9.2×10＾-7
MLR-20C-6×8	6×8	0.5	0.5	1	31000	9.2×10＾-7
MLR-20C-8×8	8×8	0.5	0.5	1	31000	9.2×10＾-7
MLR-25C-8×8	8×8	1	1	2	25000	3.4×10＾-6
MLR-25C-8×10	8×10	1	1	2	25000	3.4×10＾-6
MLR-25C-10×10	10×10	1	1	2	25000	3.4×10＾-6
MLR-25C-12×12	12×12	1	1	2	25000	3.4×10＾-6
MLR-32C-10×10	10×10	1.5	2	4	19000	1.0×10＾-5
MLR-32C-10×12	10×12	1.5	2	4	19000	1.0×10＾-5
MLR-32C-10×14	10×14	1.5	2	4	19000	1.0×10＾-5
MLR-32C-12×12	12×12	1.5	2	4	19000	1.0×10＾-5
MLR-32C-12×14	12×14	1.5	2	4	19000	1.0×10＾-5
MLR-32C-14×14	14×14	1.5	2	4	19000	1.0×10＾-5
MLR-32C-15×15	15×15	1.5	2	4	19000	1.0×10＾-5
MLR-16V-6×6	6×6	0.5	0.3	0.6	39000	3.5×10＾-7
MLR-20V-8×8	8×8	0.5	0.5	1	31000	9.5×10＾-7
MLR-25V-10×10	10×10	1	1	2	25000	3.4×10＾-6
MLR-25V-12×12	12×12	1	1	2	25000	3.4×10＾-6
MLR-32V-14×14	14×14	1.5	2	4	19000	1.0×10＾-5
MLR-32V-15×15	15×15	1.5	2	4	19000	1.0×10＾-5
MLRS-16C-5×5	5×5	0.5	0.3	0.6	39000	8.9×10＾-7
MLRS-16C-5×6	5×6	0.5	0.3	0.6	39000	8.9×10＾-7
MLRS-16C-6×6	6×6	0.5	0.3	0.6	39000	8.9×10＾-7
MLRS-20C-6×6	6×6	0.5	0.5	1	31000	2.5×10＾-6
MLRS-20C-6×8	6×8	0.5	0.5	1	31000	2.5×10＾-6
MLRS-20C-8×8	8×8	0.5	0.5	1	31000	2.5×10＾-6
MLRS-25C-8×8	8×8	1	1	2	25000	9.2×10＾-6
MLRS-25C-8×10	8×10	1	1	2	25000	9.2×10＾-6
MLRS-25C-10×10	10×10	1	1	2	25000	9.2×10＾-6
MLRS-25C-12×12	12×12	1	1	2	25000	9.2×10＾-6
MLRS-32C-10×10	10×10	1.5	2	4	19000	2.7×10＾-5
MLRS-32C-10×12	10×12	1.5	2	4	19000	2.7×10＾-5
MLRS-32C-10×14	10×14	1.5	2	4	19000	2.7×10＾-5
MLRS-32C-12×12	12×12	1.5	2	4	19000	2.7×10＾-5
MLRS-32C-12×14	12×14	1.5	2	4	19000	2.7×10＾-5
MLRS-32C-14×14	14×14	1.5	2	4	19000	2.7×10＾-5
MLRS-32C-15×15	15×15	1.5	2	4	19000	2.7×10＾-5
MLRS-16V-6×6	6×6	0.5	0.3	0.6	39000	9.1×10＾-7
MLRS-20V-8×8	8×8	0.5	0.5	1	31000	2.6×10＾-6
MLRS-25V-10×10	10×10	1	1	2	25000	9.3×10＾-6
MLRS-25V-12×12	12×12	1	1	2	25000	9.3×10＾-6
MLRS-32V-14×14	14×14	1.5	2	4	19000	2.8×10＾-5
MLRS-32V-15×15	15×15	1.5	2	4	19000	2.8×10＾-5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
MLR-16C-5×5	P	45,540	-	-	-	10	견적의뢰 / 주문
MLR-16C-5×6	P	45,540	-	-	-	10	견적의뢰 / 주문
MLR-16C-6×6	P	45,540	-	-	-	10	견적의뢰 / 주문
MLR-20C-6×6	P	51,480	-	-	-	18	견적의뢰 / 주문
MLR-20C-6×8	P	51,480	-	-	-	18	견적의뢰 / 주문
MLR-20C-8×8	P	51,480	-	-	-	18	견적의뢰 / 주문
MLR-25C-8×8	P	57,200	-	-	-	38	견적의뢰 / 주문
MLR-25C-8×10	P	57,200	-	-	-	38	견적의뢰 / 주문
MLR-25C-10×10	P	57,200	-	-	-	38	견적의뢰 / 주문
MLR-25C-12×12	P	57,200	-	-	-	38	견적의뢰 / 주문
MLR-32C-10×10	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-32C-10×12	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-32C-10×14	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-32C-12×12	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-32C-12×14	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-32C-14×14	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-32C-15×15	P	74,580	-	-	-	70	견적의뢰 / 주문
MLR-16V-6×6	P	55,440	-	-	-	10	견적의뢰 / 주문
MLR-20V-8×8	P	60,940	-	-	-	18	견적의뢰 / 주문
MLR-25V-10×10	P	67,100	-	-	-	38	견적의뢰 / 주문
MLR-25V-12×12	P	67,100	-	-	-	38	견적의뢰 / 주문
MLR-32V-14×14	P	83,160	-	-	-	70	견적의뢰 / 주문
MLR-32V-15×15	P	83,160	-	-	-	70	견적의뢰 / 주문
MLRS-16C-5×5	P	71,940	-	-	-	25	견적의뢰 / 주문
MLRS-16C-5×6	P	71,940	-	-	-	25	견적의뢰 / 주문
MLRS-16C-6×6	P	71,940	-	-	-	25	견적의뢰 / 주문
MLRS-20C-6×6	P	80,300	-	-	-	45	견적의뢰 / 주문
MLRS-20C-6×8	P	80,300	-	-	-	45	견적의뢰 / 주문
MLRS-20C-8×8	P	80,300	-	-	-	45	견적의뢰 / 주문
MLRS-25C-8×8	P	92,840	-	-	-	100	견적의뢰 / 주문
MLRS-25C-8×10	P	92,840	-	-	-	100	견적의뢰 / 주문
MLRS-25C-10×10	P	92,840	-	-	-	100	견적의뢰 / 주문
MLRS-25C-12×12	P	92,840	-	-	-	100	견적의뢰 / 주문
MLRS-32C-10×10	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-32C-10×12	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-32C-10×14	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-32C-12×12	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-32C-12×14	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-32C-14×14	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-32C-15×15	P	125,400	-	-	-	180	견적의뢰 / 주문
MLRS-16V-6×6	P	88,220	-	-	-	25	견적의뢰 / 주문
MLRS-20V-8×8	P	97,020	-	-	-	45	견적의뢰 / 주문
MLRS-25V-10×10	P	110,000	-	-	-	100	견적의뢰 / 주문
MLRS-25V-12×12	P	110,000	-	-	-	100	견적의뢰 / 주문
MLRS-32V-14×14	P	141,900	-	-	-	180	견적의뢰 / 주문
MLRS-32V-15×15	P	141,900	-	-	-	180	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
