체인커플링노멕스시리즈

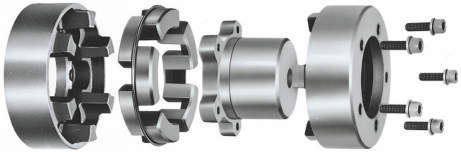

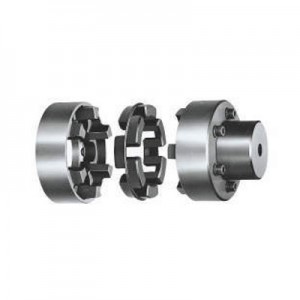

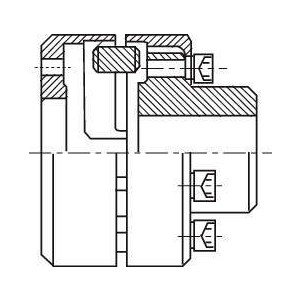

찬커플링 노멕스시리즈 FG타입
미츠보시벨트(주) ( MITSUBOSHI )
|
|
| 14건 중 1~14건 표시 | |
| 형식 | 질량(kg) | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | 축홀경d1(mm) | 축홀경d1(mm) |
| 형식 | 전체 | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | 최소 | 최대 |
| Nor-Mex FG82 | 1.52 | 82 | 49 | 88.3 | 8000 | 10 | 28 |
| Nor-Mex FG97 | 2.77 | 97 | 103 | 186 | 7000 | 12 | 35 |
| Nor-Mex FG112 | 3.59 | 112 | 164 | 294 | 6000 | 14 | 42 |
| Nor-Mex FG128 | 5.49 | 128 | 262 | 471 | 5000 | 18 | 48 |
| Nor-Mex FG148 | 8.15 | 148 | 409 | 735 | 4500 | 22 | 60 |
| Nor-Mex FG168 | 13.75 | 168 | 682 | 1230 | 4000 | 28 | 65 |
| Nor-Mex FG194 | 19.9 | 194 | 1100 | 1960 | 3500 | 32 | 75 |
| Nor-Mex FG214 | 24.2 | 214 | 1640 | 2940 | 3000 | 45 | 85 |
| Nor-Mex FG240 | 31.2 | 240 | 2620 | 4710 | 2750 | 60 | 95 |
| Nor-Mex FG265 | 44.4 | 265 | 4090 | 7350 | 2500 | 70 | 105 |
| Nor-Mex FG295 | 58.7 | 295 | 5440 | 9810 | 2250 | 80 | 115 |
| Nor-Mex FG330 | 79.1 | 330 | 7080 | 12700 | 2000 | 90 | 130 |
| Nor-Mex FG370 | 110.7 | 370 | 9900 | 17800 | 1750 | 100 | 150 |
| Nor-Mex FG415 | 154.5 | 415 | 14700 | 26500 | 1500 | 110 | 170 |

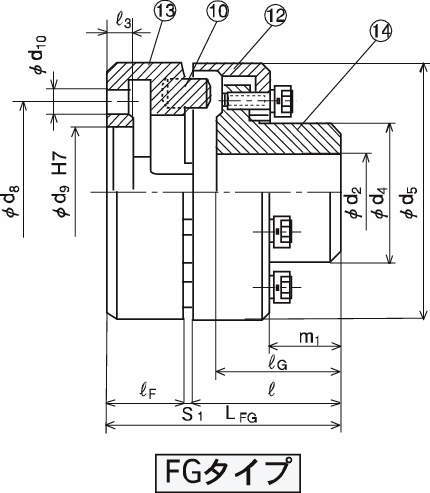

| 형식 | d4 (mm) | d5 (mm) | d8 (mm) | d9 (mm) | d10 (mm) | 손톱의수 | 볼트 사이즈 | 구멍수 | m1 (mm) | l3 (mm) | lF (mm) |
| 형식 | d4 (mm) | d5 (mm) | d8 (mm) | d9 (mm) | d10 (mm) | 손톱의수 | 볼트 사이즈 | 구멍수 | m1 (mm) | l3 (mm) | lF (mm) |
| Nor-Mex FG82 | 44.5 | 82 | 62 | 45 | 7 | 4 | M 6 | 4 | 20 | 9.5 | 28.5 |
| Nor-Mex FG97 | 54.5 | 97 | 69 | 55 | 7 | 5 | M 6 | 5 | 30.5 | 8 | 29.5 |
| Nor-Mex FG112 | 64.5 | 112 | 82 | 65 | 9 | 6 | M 8 | 6 | 32.5 | 10 | 37 |
| Nor-Mex FG128 | 74.5 | 128 | 92 | 75 | 9 | 6 | M 8 | 6 | 42 | 10 | 38 |
| Nor-Mex FG148 | 92.5 | 148 | 113 | 93 | 11 | 7 | M10 | 7 | 47 | 12 | 45 |
| Nor-Mex FG168 | 104.5 | 168 | 126 | 105 | 11 | 8 | M10 | 8 | 52.5 | 14 | 51.5 |
| Nor-Mex FG194 | 121.5 | 194 | 144 | 122 | 11 | 9 | M10 | 9 | 60 | 16 | 57 |
| Nor-Mex FG214 | 135.5 | 214 | 160 | 136 | 13 | 9 | M12 | 9 | 66.5 | 16 | 62.5 |
| Nor-Mex FG240 | 146 | 240 | 175 | 147 | 13 | 10 | M12 | 10 | 75.5 | 18 | 66.5 |
| Nor-Mex FG265 | 164 | 265 | 194 | 165 | 15 | 10 | M14 | 10 | 88 | 20 | 76 |
| Nor-Mex FG295 | 181 | 295 | 210 | 182 | 15 | 10 | M14 | 10 | 96 | 22 | 80 |
| Nor-Mex FG330 | 208 | 330 | 240 | 209 | 17 | 10 | M16 | 10 | 101.5 | 24 | 86.5 |
| Nor-Mex FG370 | 241 | 370 | 274 | 242 | 17 | 11 | M16 | 11 | 117 | 26 | 94 |
| Nor-Mex FG415 | 275 | 415 | 310 | 276 | 19 | 12 | M16 | 12 | 131 | 29 | 102 |
| 형식 | lG (mm) | l (mm) | LFG (mm) | S1 (mm) | GD2(N · m2) | GD2(N · m2) | 상품코드 |
| 형식 | lG (mm) | l (mm) | LFG (mm) | S1 (mm) | 부품(13) | 부품(12+14) | 상품코드 |
| Nor-Mex FG82 | 40 | 48.5 | 80 | 3±1 | 0.025 | 0.03 | FG82 |
| Nor-Mex FG97 | 49 | 60 | 92.5 | 3±1 | 0.045 | 0.07 | FG97 |
| Nor-Mex FG112 | 58 | 69.5 | 110 | 3.5±1 | 0.086 | 0.128 | FG112 |
| Nor-Mex FG128 | 68 | 80 | 121.5 | 3.5±1 | 0.183 | 0.261 | FG128 |
| Nor-Mex FG148 | 78 | 92 | 140.5 | 3.5±1 | 0.334 | 0.535 | FG148 |
| Nor-Mex FG168 | 87 | 104 | 159 | 3.5±1 | 0.644 | 1.011 | FG168 |
| Nor-Mex FG194 | 97 | 117 | 177.5 | 3.5±1 | 1.312 | 2.015 | FG194 |
| Nor-Mex FG214 | 107 | 129 | 195.5 | 4±1 | 2.153 | 3.324 | FG214 |
| Nor-Mex FG240 | 117 | 142 | 212.5 | 4±1 | 3.653 | 5.398 | FG240 |
| Nor-Mex FG265 | 137 | 164 | 245.5 | 5.5±1 | 6.288 | 9.494 | FG265 |
| Nor-Mex FG295 | 147 | 176 | 264 | 8±2.5 | 10.52 | 15.425 | FG295 |
| Nor-Mex FG330 | 156 | 188 | 282.5 | 8±2.5 | 17.376 | 26.122 | FG330 |
| Nor-Mex FG370 | 176 | 211 | 313 | 8±2.5 | 28.852 | 46.22 | FG370 |
| Nor-Mex FG415 | 196 | 233 | 343 | 8±2.5 | 49.295 | 81.203 | FG415 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량(kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 부품(13)(kg) | 견적의뢰 및 주문 |
| Nor-Mex FG82 | P | 313,500 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex FG97 | P | 412,500 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex FG112 | P | 502,700 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex FG128 | P | 639,100 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex FG148 | P | 787,600 | - | - | - | 2 | 견적의뢰 / 주문 |
| Nor-Mex FG168 | P | 1,276,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| Nor-Mex FG194 | P | 1,551,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| Nor-Mex FG214 | P | 1,782,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| Nor-Mex FG240 | P | 2,310,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| Nor-Mex FG265 | P | 3,036,000 | - | - | - | 12 | 견적의뢰 / 주문 |
| Nor-Mex FG295 | P | 4,136,000 | - | - | - | 17 | 견적의뢰 / 주문 |
| Nor-Mex FG330 | P | 5,060,000 | - | - | - | 22 | 견적의뢰 / 주문 |
| Nor-Mex FG370 | P | 6,677,000 | - | - | - | 28 | 견적의뢰 / 주문 |
| Nor-Mex FG415 | P | 10,835,000 | - | - | - | 38 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
