체인커플링노멕스시리즈

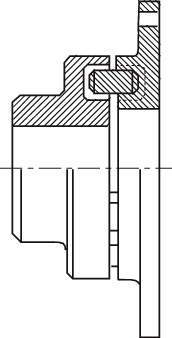

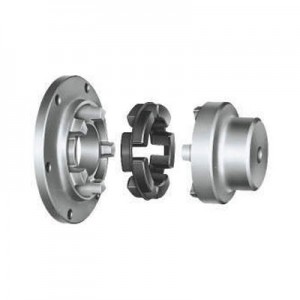

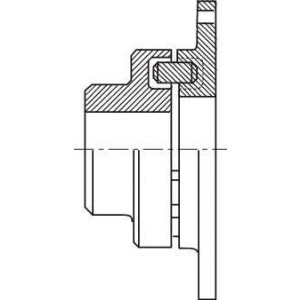

찬커플링 노멕스시리즈 LE타입
미츠보시벨트(주) ( MITSUBOSHI )
|
|
| 15건 중 1~15건 표시 | |
| 형식 | 질량(kg) | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | 축홀경d1(mm) | 축홀경d1(mm) |
| 형식 | 전체 | 사이즈 | 상용토크 TN (N · m) | 최대토크 Mmax (N · m) | 최고회전수 (rpm) | 최소 | 최대 |
| Nor-Mex LE67-106 | 0.95 | 67-106 | 21.6 | 39.2 | 10000 | 9 | 28 |
| Nor-Mex LE82-120 | 1.58 | 82-120 | 49 | 88.3 | 8000 | 10 | 32 |
| Nor-Mex LE97-144 | 2.89 | 97-144 | 103 | 186 | 7000 | 12 | 42 |
| Nor-Mex LE112-158 | 3.81 | 112-158 | 164 | 294 | 6000 | 14 | 48 |
| Nor-Mex LE128-180 | 6.34 | 128-180 | 262 | 471 | 5000 | 18 | 55 |
| Nor-Mex LE148-200 | 8.7 | 148-200 | 409 | 735 | 4500 | 22 | 65 |
| Nor-Mex LE168-220 | 12.8 | 168-220 | 680 | 1230 | 4000 | 28 | 75 |
| Nor-Mex LE194-248 | 18.7 | 194-248 | 1100 | 1960 | 3500 | 32 | 85 |
| Nor-Mex LE214-274 | 25.5 | 214-274 | 1640 | 2940 | 3000 | 45 | 95 |
| Nor-Mex LE240-314 | 33.6 | 240-314 | 2620 | 4710 | 2750 | 60 | 110 |
| Nor-Mex LE265-344 | 47.4 | 265-344 | 4090 | 7350 | 2500 | 70 | 120 |
| Nor-Mex LE295-380 | 60 | 295-380 | 5440 | 9810 | 2250 | 80 | 130 |
| Nor-Mex LE330-430 | 87.7 | 330-430 | 7080 | 12700 | 2000 | 90 | 150 |
| Nor-Mex LE370-480 | 119.5 | 370-480 | 9900 | 17800 | 1750 | 100 | 170 |
| Nor-Mex LE415-575 | 172.5 | 415-575 | 14700 | 26500 | 1500 | 110 | 190 |

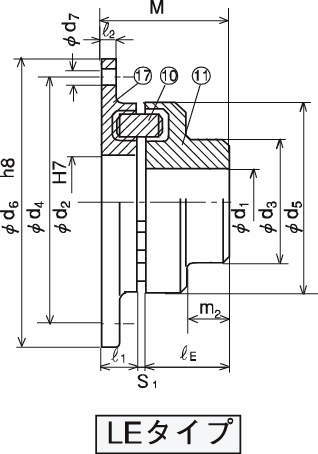

| 형식 | d2 (mm) | d3 (mm) | d4 (mm) | d5 (mm) | d6 (mm) | d7 (mm) | 구멍수 | m2 (mm) | lE (mm) |
| 형식 | d2 (mm) | d3 (mm) | d4 (mm) | d5 (mm) | d6 (mm) | d7 (mm) | 구멍수 | m2 (mm) | lE (mm) |
| Nor-Mex LE67-106 | 30 | 46 | 94 | 67 | 106 | 6.6 | 6 | 15 | 30 |
| Nor-Mex LE82-120 | 40 | 53 | 108 | 82 | 120 | 6.6 | 6 | 24 | 40 |
| Nor-Mex LE97-144 | 50 | 69 | 128 | 97 | 144 | 9 | 6 | 30 | 50 |
| Nor-Mex LE112-158 | 60 | 79 | 142 | 112 | 158 | 9 | 6 | 38 | 60 |
| Nor-Mex LE128-180 | 70 | 90 | 160 | 128 | 180 | 11 | 6 | 45 | 70 |
| Nor-Mex LE148-200 | 90 | 107 | 180 | 148 | 200 | 11 | 7 | 52 | 80 |
| Nor-Mex LE168-220 | 100 | 124 | 200 | 168 | 220 | 11 | 8 | 56 | 90 |
| Nor-Mex LE194-248 | 115 | 140 | 224 | 194 | 248 | 14 | 8 | 62 | 100 |
| Nor-Mex LE214-274 | 130 | 157 | 250 | 214 | 274 | 14 | 8 | 68 | 110 |
| Nor-Mex LE240-314 | 145 | 179 | 282 | 240 | 314 | 18 | 8 | 75 | 120 |
| Nor-Mex LE265-344 | 160 | 198 | 312 | 265 | 344 | 18 | 8 | 90 | 140 |
| Nor-Mex LE295-380 | 170 | 214 | 348 | 295 | 380 | 18 | 9 | 98 | 150 |
| Nor-Mex LE330-430 | 200 | 248 | 390 | 330 | 430 | 22 | 9 | 104 | 160 |
| Nor-Mex LE370-480 | 235 | 278 | 440 | 370 | 480 | 22 | 10 | 118 | 180 |
| Nor-Mex LE415-575 | 270 | 315 | 528 | 415 | 575 | 26 | 10 | 136 | 200 |
| 형식 | l1 (mm) | l2 (mm) | M (mm) | S1 (mm) | GD2(N · m2) | GD2(N · m2) | 상품코드 |
| 형식 | l1 (mm) | l2 (mm) | M (mm) | S1 (mm) | 부품(11) | 부품(17) | 상품코드 |
| Nor-Mex LE67-106 | 15 | 8 | 47.5 | 2.5±0.5 | 0.009 | 0.03 | LE67-106 |
| Nor-Mex LE82-120 | 16 | 8 | 59 | 3±1 | 0.023 | 0.053 | LE82-120 |
| Nor-Mex LE97-144 | 20 | 10 | 73 | 3±1 | 0.053 | 0.131 | LE97-144 |
| Nor-Mex LE112-158 | 22 | 10 | 85.5 | 3.5±1 | 0.101 | 0.196 | LE112-158 |
| Nor-Mex LE128-180 | 25 | 13 | 98.5 | 3.5±1 | 0.221 | 0.424 | LE128-180 |
| Nor-Mex LE148-200 | 28 | 13 | 111.5 | 3.5±1 | 0.372 | 0.61 | LE148-200 |
| Nor-Mex LE168-220 | 34 | 13 | 127.5 | 3.5±1 | 0.897 | 1.083 | LE168-220 |
| Nor-Mex LE194-248 | 38 | 16 | 141.5 | 3.5±1 | 1.753 | 2.041 | LE194-248 |
| Nor-Mex LE214-274 | 42 | 16 | 156 | 4±1 | 2.938 | 3.281 | LE214-274 |
| Nor-Mex LE240-314 | 45 | 20 | 169 | 4±1 | 4.83 | 5.987 | LE240-314 |
| Nor-Mex LE265-344 | 50 | 20 | 195.5 | 5.5±1 | 8.424 | 9.758 | LE265-344 |
| Nor-Mex LE295-380 | 52 | 22 | 210 | 8±2.5 | 13.155 | 15.812 | LE295-380 |
| Nor-Mex LE330-430 | 56 | 25 | 224 | 8±2.5 | 24.431 | 29.001 | LE330-430 |
| Nor-Mex LE370-480 | 62 | 25 | 250 | 8±2.5 | 41.576 | 46.97 | LE370-480 |
| Nor-Mex LE415-575 | 65 | 30 | 273 | 8±2.5 | 75.709 | 101.599 | LE415-575 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량(kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 부품(17) | 견적의뢰 및 주문 |
| Nor-Mex LE67-106 | P | 345,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex LE82-120 | P | 385,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex LE97-144 | P | 460,900 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex LE112-158 | P | 541,200 | - | - | - | 1 | 견적의뢰 / 주문 |
| Nor-Mex LE128-180 | P | 675,400 | - | - | - | 2 | 견적의뢰 / 주문 |
| Nor-Mex LE148-200 | P | 810,700 | - | - | - | 3 | 견적의뢰 / 주문 |
| Nor-Mex LE168-220 | P | 1,144,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| Nor-Mex LE194-248 | P | 1,441,000 | - | - | - | 6 | 견적의뢰 / 주문 |
| Nor-Mex LE214-274 | P | 1,925,000 | - | - | - | 8 | 견적의뢰 / 주문 |
| Nor-Mex LE240-314 | P | 2,629,000 | - | - | - | 11 | 견적의뢰 / 주문 |
| Nor-Mex LE265-344 | P | 3,168,000 | - | - | - | 15 | 견적의뢰 / 주문 |
| Nor-Mex LE295-380 | P | 3,993,000 | - | - | - | 19 | 견적의뢰 / 주문 |
| Nor-Mex LE330-430 | P | 6,028,000 | - | - | - | 29 | 견적의뢰 / 주문 |
| Nor-Mex LE370-480 | P | 7,777,000 | - | - | - | 39 | 견적의뢰 / 주문 |
| Nor-Mex LE415-575 | P | 12,133,000 | - | - | - | 55 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
