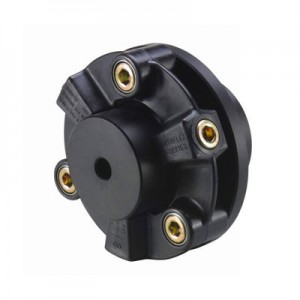

센터플렉스커플링 CF-X
미키풀리(주) ( MIKI PULLEY )
|
|
| 18건 중 1~18건 표시 | |

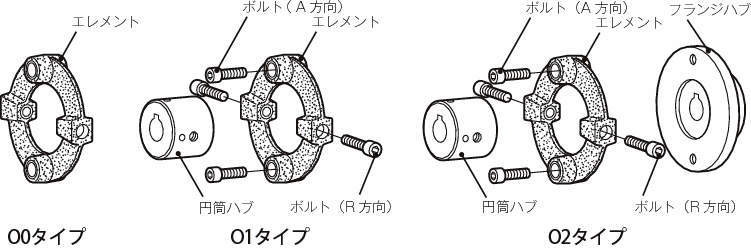

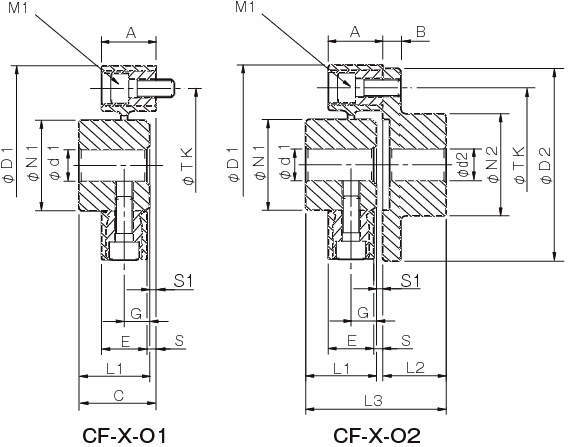

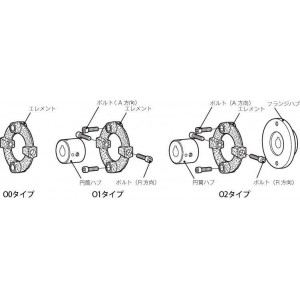

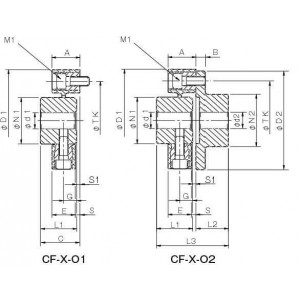

| 형식 | 타입 | 사이즈 | 축홀경(mm) | 축홀경(mm) | 축홀경(mm) | 축홀경(mm) | D1 (mm) | D2 (mm) | N1 (mm) | N2 (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
| 형식 | 타입 | 사이즈 | d1 | d1 | d2 | d2 | D1 (mm) | D2 (mm) | N1 (mm) | N2 (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
| 형식 | 타입 | 사이즈 | 파이로트홀 | 최대 | 파이로트홀 | 최대 | D1 (mm) | D2 (mm) | N1 (mm) | N2 (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
| CF-X-001-O0 | O0타입 | CF-X-001 | 8 | 19 | 8 | 22 | 57 | 56 | 30 | 36 | 32 | 24 | 57 |
| CF-X-001-O1 | O1타입 | CF-X-001 | 8 | 19 | 8 | 22 | 57 | 56 | 30 | 36 | 32 | 24 | 57 |
| CF-X-001-O2 | O2타입 | CF-X-001 | 8 | 19 | 8 | 22 | 57 | 56 | 30 | 36 | 32 | 24 | 57 |
| CF-X-002-O0 | O0타입 | CF-X-002 | 10 | 26 | 9 | 30 | 88 | 85 | 40 | 45 | 30 | 28 | 62 |
| CF-X-002-O1 | O1타입 | CF-X-002 | 10 | 26 | 9 | 30 | 88 | 85 | 40 | 45 | 30 | 28 | 62 |
| CF-X-002-O2 | O2타입 | CF-X-002 | 10 | 26 | 9 | 30 | 88 | 85 | 40 | 45 | 30 | 28 | 62 |
| CF-X-004-O0 | O0타입 | CF-X-004 | 12 | 30 | 11 | 36 | 100 | 100 | 45 | 55 | 34 | 30 | 66.5 |
| CF-X-004-O1 | O1타입 | CF-X-004 | 12 | 30 | 11 | 36 | 100 | 100 | 45 | 55 | 34 | 30 | 66.5 |
| CF-X-004-O2 | O2타입 | CF-X-004 | 12 | 30 | 11 | 36 | 100 | 100 | 45 | 55 | 34 | 30 | 66.5 |
| CF-X-008-O0 | O0타입 | CF-X-008 | 12 | 38 | 15 | 46 | 125 | 120 | 60 | 70 | 40 | 42 | 85 |
| CF-X-008-O1 | O1타입 | CF-X-008 | 12 | 38 | 15 | 46 | 125 | 120 | 60 | 70 | 40 | 42 | 85 |
| CF-X-008-O2 | O2타입 | CF-X-008 | 12 | 38 | 15 | 46 | 125 | 120 | 60 | 70 | 40 | 42 | 85 |
| CF-X-016-O0 | O0타입 | CF-X-016 | 15 | 48 | 19 | 56 | 155 | 150 | 70 | 85 | 52 | 50 | 105 |
| CF-X-016-O1 | O1타입 | CF-X-016 | 15 | 48 | 19 | 56 | 155 | 150 | 70 | 85 | 52 | 50 | 105 |
| CF-X-016-O2 | O2타입 | CF-X-016 | 15 | 48 | 19 | 56 | 155 | 150 | 70 | 85 | 52 | 50 | 105 |
| CF-X-025-O0 | O0타입 | CF-X-025 | 15 | 55 | 19 | 65 | 175 | 170 | 85 | 100 | 58 | 56 | 117 |
| CF-X-025-O1 | O1타입 | CF-X-025 | 15 | 55 | 19 | 65 | 175 | 170 | 85 | 100 | 58 | 56 | 117 |
| CF-X-025-O2 | O2타입 | CF-X-025 | 15 | 55 | 19 | 65 | 175 | 170 | 85 | 100 | 58 | 56 | 117 |
| 형식 | A (mm) | B (mm) | E (mm) | G (mm) | S (mm) | S1 (mm) | M1 | M2 | R (mm) | TK (mm) |
| 형식 | A (mm) | B (mm) | E (mm) | G (mm) | S (mm) | S1 (mm) | M1 | M2 | R (mm) | TK (mm) |
| 형식 | A (mm) | B (mm) | E (mm) | G (mm) | S (mm) | S1 (mm) | M1 | M2 | R (mm) | TK (mm) |
| CF-X-001-O0 | 24 | 7 | 18 | 11 | 3 | 1 | 2-M6 | 2-M6 | 30 | 44 |
| CF-X-001-O1 | 24 | 7 | 18 | 11 | 3 | 1 | 2-M6 | 2-M6 | 30 | 44 |
| CF-X-001-O2 | 24 | 7 | 18 | 11 | 3 | 1 | 2-M6 | 2-M6 | 30 | 44 |
| CF-X-002-O0 | 24 | 8 | 20 | 10 | 4 | 4 | 2-M8 | 2-M8 | 40 | 68 |
| CF-X-002-O1 | 24 | 8 | 20 | 10 | 4 | 4 | 2-M8 | 2-M8 | 40 | 68 |
| CF-X-002-O2 | 24 | 8 | 20 | 10 | 4 | 4 | 2-M8 | 2-M8 | 40 | 68 |
| CF-X-004-O0 | 25 | 8 | 21 | 12 | 4 | 2.5 | 3-M8 | 3-M8 | 45 | 80 |
| CF-X-004-O1 | 25 | 8 | 21 | 12 | 4 | 2.5 | 3-M8 | 3-M8 | 45 | 80 |
| CF-X-004-O2 | 25 | 8 | 21 | 12 | 4 | 2.5 | 3-M8 | 3-M8 | 45 | 80 |
| CF-X-008-O0 | 30 | 10 | 26 | 14 | 4 | 3 | 3-M10 | 3-M10 | 60 | 100 |
| CF-X-008-O1 | 30 | 10 | 26 | 14 | 4 | 3 | 3-M10 | 3-M10 | 60 | 100 |
| CF-X-008-O2 | 30 | 10 | 26 | 14 | 4 | 3 | 3-M10 | 3-M10 | 60 | 100 |
| CF-X-016-O0 | 35 | 12 | 28 | 18 | 7 | 3 | 3-M12 | 3-M12 | 70 | 125 |
| CF-X-016-O1 | 35 | 12 | 28 | 18 | 7 | 3 | 3-M12 | 3-M12 | 70 | 125 |
| CF-X-016-O2 | 35 | 12 | 28 | 18 | 7 | 3 | 3-M12 | 3-M12 | 70 | 125 |
| CF-X-025-O0 | 40 | 14 | 34 | 20 | 6 | 3 | 3-M14 | 3-M14 | 85 | 140 |
| CF-X-025-O1 | 40 | 14 | 34 | 20 | 6 | 3 | 3-M14 | 3-M14 | 85 | 140 |
| CF-X-025-O2 | 40 | 14 | 34 | 20 | 6 | 3 | 3-M14 | 3-M14 | 85 | 140 |
| 형식 | 토크 | 토크 | 최고 회전속도 (min-1) | 최대허용취부오차 | 최대허용취부오차 | 최대허용취부오차 | 정적 비틀림스프링정수 (N · m/rad) |
| 형식 | 상용 (N · m) | 최대 (N · m) | 최고 회전속도 (min-1) | 편심 (mm) | 편각 (°) | 축방향변위 (mm) | 정적 비틀림스프링정수 (N · m/rad) |
| 형식 | 최고 회전속도 (min-1) | 정적 비틀림스프링정수 (N · m/rad) | |||||
| CF-X-001-O0 | 15 | 30 | 10000 | 0.1 | 1 | ±0.5 | 3.0×10^3 |
| CF-X-001-O1 | 15 | 30 | 10000 | 0.1 | 1 | ±0.5 | 3.0×10^3 |
| CF-X-001-O2 | 15 | 30 | 10000 | 0.1 | 1 | ±0.5 | 3.0×10^3 |
| CF-X-002-O0 | 30 | 60 | 10000 | 0.1 | 1 | ±0.5 | 6.0×10^3 |
| CF-X-002-O1 | 30 | 60 | 10000 | 0.1 | 1 | ±0.5 | 6.0×10^3 |
| CF-X-002-O2 | 30 | 60 | 10000 | 0.1 | 1 | ±0.5 | 6.0×10^3 |
| CF-X-004-O0 | 60 | 120 | 8000 | 0.1 | 1 | ±0.5 | 2.3×10^4 |
| CF-X-004-O1 | 60 | 120 | 8000 | 0.1 | 1 | ±0.5 | 2.3×10^4 |
| CF-X-004-O2 | 60 | 120 | 8000 | 0.1 | 1 | ±0.5 | 2.3×10^4 |
| CF-X-008-O0 | 120 | 250 | 7000 | 0.1 | 1 | ±0.5 | 5.8×10^4 |
| CF-X-008-O1 | 120 | 250 | 7000 | 0.1 | 1 | ±0.5 | 5.8×10^4 |
| CF-X-008-O2 | 120 | 250 | 7000 | 0.1 | 1 | ±0.5 | 5.8×10^4 |
| CF-X-016-O0 | 240 | 500 | 6000 | 0.1 | 1 | ±0.5 | 1.1×10^5 |
| CF-X-016-O1 | 240 | 500 | 6000 | 0.1 | 1 | ±0.5 | 1.1×10^5 |
| CF-X-016-O2 | 240 | 500 | 6000 | 0.1 | 1 | ±0.5 | 1.1×10^5 |
| CF-X-025-O0 | 370 | 800 | 5000 | 0.1 | 1 | ±0.5 | 1.7×10^5 |
| CF-X-025-O1 | 370 | 800 | 5000 | 0.1 | 1 | ±0.5 | 1.7×10^5 |
| CF-X-025-O2 | 370 | 800 | 5000 | 0.1 | 1 | ±0.5 | 1.7×10^5 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 질량 | 견적의뢰 및 주문 | |||
| CF-X-001-O0 | P | 125,400 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-001-O1 | P | 145,200 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-001-O2 | P | 200,200 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-002-O0 | P | 140,800 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-002-O1 | P | 165,000 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-002-O2 | P | 275,000 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-004-O0 | P | 172,700 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-004-O1 | P | 204,600 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-004-O2 | P | 336,600 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-008-O0 | P | 193,600 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-008-O1 | P | 257,400 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-008-O2 | P | 411,400 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-016-O0 | P | 250,800 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-016-O1 | P | 347,600 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-016-O2 | P | 655,600 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-025-O0 | P | 283,800 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-025-O1 | P | 451,000 | - | - | - | - | 견적의뢰 / 주문 |
| CF-X-025-O2 | P | 847,000 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
