HOME > 축연결구 > 커플링 > 리젯타입 > 미니츄어커플링 > 리지드커플링 AR·ARC시리즈
미니츄어커플링

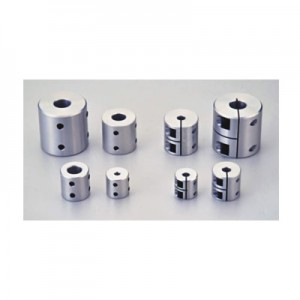

리지드커플링 AR·ARC시리즈
(주)일본미니츄어커플링 ( NIHON MINITURE )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    45건 중 1~45건 표시
    형식타입사이즈기준홀경기준홀경전달토크
    （N · cm）    		최고회전수
    （min-1）
    형식타입사이즈d1d1전달토크
    （N · cm）    		최고회전수
    （min-1）
    AR-16-3×3세트크스류타입AR-16335010000
    AR-16-4×4세트크스류타입AR-16445010000
    AR-16-5×5세트크스류타입AR-16555010000
    AR-16-6×6세트크스류타입AR-16665010000
    AR-16-6×8세트크스류타입AR-16685010000
    AR-16-8×8세트크스류타입AR-16885010000
    AR-16-10×10세트크스류타입AR-1610105010000
    AR-20-5×5세트크스류타입AR-205510010000
    AR-20-5×6세트크스류타입AR-205610010000
    AR-20-6×8세트크스류타입AR-206810010000
    AR-20-8×8세트크스류타입AR-208810010000
    AR-20-10×10세트크스류타입AR-20101010010000
    AR-20-12×12세트크스류타입AR-20121210010000
    AR-25-6×6세트크스류타입AR-256618010000
    AR-25-6×8세트크스류타입AR-256818010000
    AR-25-8×8세트크스류타입AR-258818010000
    AR-25-10×10세트크스류타입AR-25101018010000
    AR-25-12×12세트크스류타입AR-25121218010000
    AR-25-15×15세트크스류타입AR-25151518010000
    AR-35-8×8세트크스류타입AR-358855010000
    AR-35-10×10세트크스류타입AR-35101055010000
    AR-35-12×12세트크스류타입AR-35121255010000
    AR-35-14×14세트크스류타입AR-35141455010000
    AR-35-15×15세트크스류타입AR-35151555010000
    AR-35-16×16세트크스류타입AR-35161655010000
    AR-35-18×18세트크스류타입AR-35181855010000
    AR-35-20×20세트크스류타입AR-35202055010000
    ARC-16-3×3콜렛타입ARC-1633505000
    ARC-16-4×4콜렛타입ARC-1644505000
    ARC-16-5×5콜렛타입ARC-1655505000
    ARC-16-6×6콜렛타입ARC-1666505000
    ARC-20-5×5콜렛타입ARC-20551005000
    ARC-20-5×6콜렛타입ARC-20561005000
    ARC-20-6×6콜렛타입ARC-20661005000
    ARC-20-8×8콜렛타입ARC-20881005000
    ARC-25-6×6콜렛타입ARC-25661805000
    ARC-25-6×8콜렛타입ARC-25681805000
    ARC-25-8×8콜렛타입ARC-25881805000
    ARC-25-10×10콜렛타입ARC-2510101805000
    ARC-35-8×8콜렛타입ARC-35885505000
    ARC-35-10×10콜렛타입ARC-3510105505000
    ARC-35-12×12콜렛타입ARC-3512125505000
    ARC-35-14×14콜렛타입ARC-3514145505000
    ARC-35-15×15콜렛타입ARC-3515155505000
    ARC-35-16×16콜렛타입ARC-3516165505000

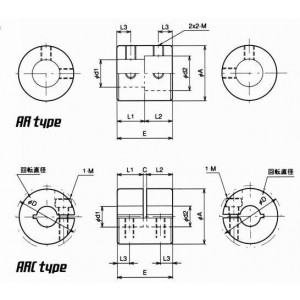

    형식치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)치수(mm)
    형식AL1L2CEL3MD
    AR-16-3×31688-164M3-
    AR-16-4×41688-164M3-
    AR-16-5×51688-164M3-
    AR-16-6×61688-164M3-
    AR-16-6×81688-164M3-
    AR-16-8×81688-164M3-
    AR-16-10×101688-164M3-
    AR-20-5×5201010-205M4-
    AR-20-5×6201010-205M4-
    AR-20-6×8201010-205M4-
    AR-20-8×8201010-205M4-
    AR-20-10×10201010-205M4-
    AR-20-12×12201010-205M4-
    AR-25-6×62512.512.5-256M4-
    AR-25-6×82512.512.5-256M4-
    AR-25-8×82512.512.5-256M4-
    AR-25-10×102512.512.5-256M4-
    AR-25-12×122512.512.5-256M4-
    AR-25-15×152512.512.5-256M4-
    AR-35-8×83517.517.5-358.5M5-
    AR-35-10×103517.517.5-358.5M5-
    AR-35-12×123517.517.5-358.5M5-
    AR-35-14×143517.517.5-358.5M5-
    AR-35-15×153517.517.5-358.5M5-
    AR-35-16×163517.517.5-358.5M5-
    AR-35-18×183517.517.5-358.5M5-
    AR-35-20×203517.517.5-358.5M5-
    ARC-16-3×3167.57.51163.5M2.618
    ARC-16-4×4167.57.51163.5M2.618
    ARC-16-5×5167.57.51163.5M2.618
    ARC-16-6×6167.57.51163.5M2.618
    ARC-20-5×5209.59.51204.5M323
    ARC-20-5×6209.59.51204.5M323
    ARC-20-6×6209.59.51204.5M323
    ARC-20-8×8209.59.51204.5M323
    ARC-25-6×62512121256M429
    ARC-25-6×82512121256M429
    ARC-25-8×82512121256M429
    ARC-25-10×102512121256M429
    ARC-35-8×83517171358.5M538
    ARC-35-10×103517171358.5M538
    ARC-35-12×123517171358.5M538
    ARC-35-14×143517171358.5M538
    ARC-35-15×153517171358.5M538
    ARC-35-16×163517171358.5M538
    형식볼트체결토크
    （N · cm）    		관성모멘트
    （N · cm2）    		GD2
    （N · cm2）
    형식볼트체결토크
    （N · cm）    		관성모멘트
    （N · cm2）    		GD2
    （N · cm2）
    AR-16-3×3-0.0270.11
    AR-16-4×4-0.0270.11
    AR-16-5×5-0.0270.11
    AR-16-6×6-0.0270.11
    AR-16-6×8-0.0270.11
    AR-16-8×8-0.0270.11
    AR-16-10×10-0.0270.11
    AR-20-5×5-0.0830.334
    AR-20-5×6-0.0830.334
    AR-20-6×8-0.0830.334
    AR-20-8×8-0.0830.334
    AR-20-10×10-0.0830.334
    AR-20-12×12-0.0830.334
    AR-25-6×6-0.2551.019
    AR-25-6×8-0.2551.019
    AR-25-8×8-0.2551.019
    AR-25-10×10-0.2551.019
    AR-25-12×12-0.2551.019
    AR-25-15×15-0.2551.019
    AR-35-8×8-1.375.48
    AR-35-10×10-1.375.48
    AR-35-12×12-1.375.48
    AR-35-14×14-1.375.48
    AR-35-15×15-1.375.48
    AR-35-16×16-1.375.48
    AR-35-18×18-1.375.48
    AR-35-20×20-1.375.48
    ARC-16-3×354.20.0260.103
    ARC-16-4×454.20.0260.103
    ARC-16-5×554.20.0260.103
    ARC-16-6×654.20.0260.103
    ARC-20-5×583.20.0790.318
    ARC-20-5×683.20.0790.318
    ARC-20-6×683.20.0790.318
    ARC-20-8×883.20.0790.318
    ARC-25-6×6197.20.2450.98
    ARC-25-6×8197.20.2450.98
    ARC-25-8×8197.20.2450.98
    ARC-25-10×10197.20.2450.98
    ARC-35-8×8385.11.3355.34
    ARC-35-10×10385.11.3355.34
    ARC-35-12×12385.11.3355.34
    ARC-35-14×14385.11.3355.34
    ARC-35-15×15385.11.3355.34
    ARC-35-16×16385.11.3355.34
    형식단위판매정가
    (원)    		기준납기기준납기기준납기1조분중량
    （gr）    		견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고1조분중량
    （gr）    		견적의뢰 및 주문
    AR-16-3×3P19,800---9견적의뢰 / 주문
    AR-16-4×4P19,800---9견적의뢰 / 주문
    AR-16-5×5P19,800---9견적의뢰 / 주문
    AR-16-6×6P19,800---9견적의뢰 / 주문
    AR-16-6×8P19,800---9견적의뢰 / 주문
    AR-16-8×8P19,800---9견적의뢰 / 주문
    AR-16-10×10P19,800---9견적의뢰 / 주문
    AR-20-5×5P22,000---17견적의뢰 / 주문
    AR-20-5×6P22,000---17견적의뢰 / 주문
    AR-20-6×8P22,000---17견적의뢰 / 주문
    AR-20-8×8P22,000---17견적의뢰 / 주문
    AR-20-10×10P22,000---17견적의뢰 / 주문
    AR-20-12×12P22,000---17견적의뢰 / 주문
    AR-25-6×6P26,400---33견적의뢰 / 주문
    AR-25-6×8P26,400---33견적의뢰 / 주문
    AR-25-8×8P26,400---33견적의뢰 / 주문
    AR-25-10×10P26,400---33견적의뢰 / 주문
    AR-25-12×12P26,400---33견적의뢰 / 주문
    AR-25-15×15P26,400---33견적의뢰 / 주문
    AR-35-8×8P44,000---91견적의뢰 / 주문
    AR-35-10×10P44,000---91견적의뢰 / 주문
    AR-35-12×12P44,000---91견적의뢰 / 주문
    AR-35-14×14P44,000---91견적의뢰 / 주문
    AR-35-15×15P44,000---91견적의뢰 / 주문
    AR-35-16×16P44,000---91견적의뢰 / 주문
    AR-35-18×18P44,000---91견적의뢰 / 주문
    AR-35-20×20P44,000---91견적의뢰 / 주문
    ARC-16-3×3P39,600---8견적의뢰 / 주문
    ARC-16-4×4P39,600---8견적의뢰 / 주문
    ARC-16-5×5P39,600---8견적의뢰 / 주문
    ARC-16-6×6P39,600---8견적의뢰 / 주문
    ARC-20-5×5P44,000---16견적의뢰 / 주문
    ARC-20-5×6P44,000---16견적의뢰 / 주문
    ARC-20-6×6P44,000---16견적의뢰 / 주문
    ARC-20-8×8P44,000---16견적의뢰 / 주문
    ARC-25-6×6P52,800---32견적의뢰 / 주문
    ARC-25-6×8P52,800---32견적의뢰 / 주문
    ARC-25-8×8P52,800---32견적의뢰 / 주문
    ARC-25-10×10P52,800---32견적의뢰 / 주문
    ARC-35-8×8P70,400---89견적의뢰 / 주문
    ARC-35-10×10P70,400---89견적의뢰 / 주문
    ARC-35-12×12P70,400---89견적의뢰 / 주문
    ARC-35-14×14P70,400---89견적의뢰 / 주문
    ARC-35-15×15P70,400---89견적의뢰 / 주문
    ARC-35-16×16P70,400---89견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
