상품 상세보기 : 미니츄어커플링 - 수퍼프라이제로올드햄커플링 MMZ시리즈

HOME > 축연결구 > 커플링 > 올드햄타입 > 미니츄어커플링 > 수퍼프라이제로올드햄커플링 MMZ시리즈

미니츄어커플링

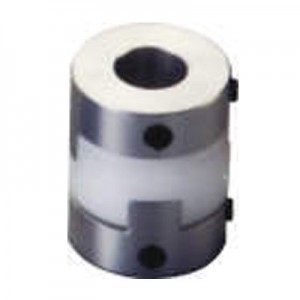

수퍼프라이제로올드햄커플링 MMZ시리즈

(주)일본미니츄어커플링 ( NIHON MINITURE )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


43건 중 1~43건 표시

형식	사이즈	전달 토르크 (N · cm)	최고 회전수 (min-1)	허용변위	허용변위
형식	사이즈	전달 토르크 (N · cm)	최고 회전수 (min-1)	평행변위 (mm)	각도변위 (deg)
MMZ-6-1×1	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-1×1.5	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-1×2	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-1×3	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-1.5×1.5	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-1.5×2	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-1.5×3	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-2×2	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-2×3	MMZ-6	19.6	25000	0.5	1.0°
MMZ-6-3×3	MMZ-6	19.6	25000	0.5	1.0°
MMZ-8-2×2	MMZ-8	34.3	25000	0.7	1.0°
MMZ-8-2×3	MMZ-8	34.3	25000	0.7	1.0°
MMZ-8-2×4	MMZ-8	34.3	25000	0.7	1.0°
MMZ-8-3×3	MMZ-8	34.3	25000	0.7	1.0°
MMZ-8-3×4	MMZ-8	34.3	25000	0.7	1.0°
MMZ-8-4×4	MMZ-8	34.3	25000	0.7	1.0°
MMZ-10-3×3	MMZ-10	68.6	25000	1	1.0°
MMZ-10-3×4	MMZ-10	68.6	25000	1	1.0°
MMZ-10-3×5	MMZ-10	68.6	25000	1	1.0°
MMZ-10-4×4	MMZ-10	68.6	25000	1	1.0°
MMZ-10-4×5	MMZ-10	68.6	25000	1	1.0°
MMZ-10-5×5	MMZ-10	68.6	25000	1	1.0°
MMZ-16-3×3	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-3×4	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-3×5	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-3×6	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-3×7	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-3×8	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-4×4	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-4×5	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-4×6	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-4×7	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-4×8	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-5×5	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-5×6	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-5×7	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-5×8	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-6×6	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-6×7	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-6×8	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-7×7	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-7×8	MMZ-16	196.1	25000	1.5	1.0°
MMZ-16-8×8	MMZ-16	196.1	25000	1.5	1.0°

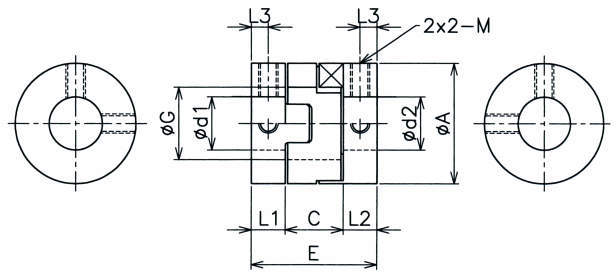

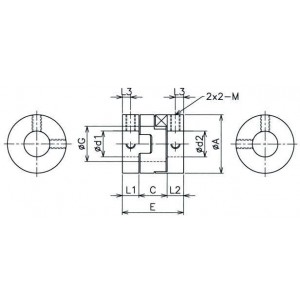

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	고정나사 M	표준내경(mm)	표준내경(mm)
형식	A	L1	L2	C	E	L3	G	고정나사 M	d1	d2
MMZ-6-1×1	6	3.5	3.5	5	12	1.75	3.5	M2	1	1
MMZ-6-1×1.5	6	3.5	3.5	5	12	1.75	3.5	M2	1	1.5
MMZ-6-1×2	6	3.5	3.5	5	12	1.75	3.5	M2	1	2
MMZ-6-1×3	6	3.5	3.5	5	12	1.75	3.5	M2	1	3
MMZ-6-1.5×1.5	6	3.5	3.5	5	12	1.75	3.5	M2	1.5	1.5
MMZ-6-1.5×2	6	3.5	3.5	5	12	1.75	3.5	M2	1.5	2
MMZ-6-1.5×3	6	3.5	3.5	5	12	1.75	3.5	M2	1.5	3
MMZ-6-2×2	6	3.5	3.5	5	12	1.75	3.5	M2	2	2
MMZ-6-2×3	6	3.5	3.5	5	12	1.75	3.5	M2	2	3
MMZ-6-3×3	6	3.5	3.5	5	12	1.75	3.5	M2	3	3
MMZ-8-2×2	8	4	4	6	14	2	5	M2	2	2
MMZ-8-2×3	8	4	4	6	14	2	5	M2	2	3
MMZ-8-2×4	8	4	4	6	14	2	5	M2	2	4
MMZ-8-3×3	8	4	4	6	14	2	5	M2	3	3
MMZ-8-3×4	8	4	4	6	14	2	5	M2	3	4
MMZ-8-4×4	8	4	4	6	14	2	5	M2	4	4
MMZ-10-3×3	10	5.5	5.5	7	18	2.75	6	M3	3	3
MMZ-10-3×4	10	5.5	5.5	7	18	2.75	6	M3	3	4
MMZ-10-3×5	10	5.5	5.5	7	18	2.75	6	M3	3	5
MMZ-10-4×4	10	5.5	5.5	7	18	2.75	6	M3	4	4
MMZ-10-4×5	10	5.5	5.5	7	18	2.75	6	M3	4	5
MMZ-10-5×5	10	5.5	5.5	7	18	2.75	6	M3	5	5
MMZ-16-3×3	16	6	6	8	20	3	9	M3	3	3
MMZ-16-3×4	16	6	6	8	20	3	9	M3	3	4
MMZ-16-3×5	16	6	6	8	20	3	9	M3	3	5
MMZ-16-3×6	16	6	6	8	20	3	9	M3	3	6
MMZ-16-3×7	16	6	6	8	20	3	9	M3	3	7
MMZ-16-3×8	16	6	6	8	20	3	9	M3	3	8
MMZ-16-4×4	16	6	6	8	20	3	9	M3	4	4
MMZ-16-4×5	16	6	6	8	20	3	9	M3	4	5
MMZ-16-4×6	16	6	6	8	20	3	9	M3	4	6
MMZ-16-4×7	16	6	6	8	20	3	9	M3	4	7
MMZ-16-4×8	16	6	6	8	20	3	9	M3	4	8
MMZ-16-5×5	16	6	6	8	20	3	9	M3	5	5
MMZ-16-5×6	16	6	6	8	20	3	9	M3	5	6
MMZ-16-5×7	16	6	6	8	20	3	9	M3	5	7
MMZ-16-5×8	16	6	6	8	20	3	9	M3	5	8
MMZ-16-6×6	16	6	6	8	20	3	9	M3	6	6
MMZ-16-6×7	16	6	6	8	20	3	9	M3	6	7
MMZ-16-6×8	16	6	6	8	20	3	9	M3	6	8
MMZ-16-7×7	16	6	6	8	20	3	9	M3	7	7
MMZ-16-7×8	16	6	6	8	20	3	9	M3	7	8
MMZ-16-8×8	16	6	6	8	20	3	9	M3	8	8

형식	나사체결 토르크 (N · m)	관성 모멘트 (kg · m2)	GD2 (N · cm2)	비틀림 강성 (N · m/rad)
형식	나사체결 토르크 (N · m)	관성 모멘트 (kg · m2)	GD2 (N · cm2)	비틀림 강성 (N · m/rad)
MMZ-6-1×1	0.26	0.00032	0.0013	4.49
MMZ-6-1×1.5	0.26	0.00032	0.0013	4.49
MMZ-6-1×2	0.26	0.00032	0.0013	4.49
MMZ-6-1×3	0.26	0.00032	0.0013	4.49
MMZ-6-1.5×1.5	0.26	0.00032	0.0013	4.49
MMZ-6-1.5×2	0.26	0.00032	0.0013	4.49
MMZ-6-1.5×3	0.26	0.00032	0.0013	4.49
MMZ-6-2×2	0.26	0.00032	0.0013	4.49
MMZ-6-2×3	0.26	0.00032	0.0013	4.49
MMZ-6-3×3	0.26	0.00032	0.0013	4.49
MMZ-8-2×2	0.26	0.001	0.0046	11.14
MMZ-8-2×3	0.26	0.001	0.0046	11.14
MMZ-8-2×4	0.26	0.001	0.0046	11.14
MMZ-8-3×3	0.26	0.001	0.0046	11.14
MMZ-8-3×4	0.26	0.001	0.0046	11.14
MMZ-8-4×4	0.26	0.001	0.0046	11.14
MMZ-10-3×3	0.71	0.004	0.015	23.63
MMZ-10-3×4	0.71	0.004	0.015	23.63
MMZ-10-3×5	0.71	0.004	0.015	23.63
MMZ-10-4×4	0.71	0.004	0.015	23.63
MMZ-10-4×5	0.71	0.004	0.015	23.63
MMZ-10-5×5	0.71	0.004	0.015	23.63
MMZ-16-3×3	0.71	0.027	0.108	148.65
MMZ-16-3×4	0.71	0.027	0.108	148.65
MMZ-16-3×5	0.71	0.027	0.108	148.65
MMZ-16-3×6	0.71	0.027	0.108	148.65
MMZ-16-3×7	0.71	0.027	0.108	148.65
MMZ-16-3×8	0.71	0.027	0.108	148.65
MMZ-16-4×4	0.71	0.027	0.108	148.65
MMZ-16-4×5	0.71	0.027	0.108	148.65
MMZ-16-4×6	0.71	0.027	0.108	148.65
MMZ-16-4×7	0.71	0.027	0.108	148.65
MMZ-16-4×8	0.71	0.027	0.108	148.65
MMZ-16-5×5	0.71	0.027	0.108	148.65
MMZ-16-5×6	0.71	0.027	0.108	148.65
MMZ-16-5×7	0.71	0.027	0.108	148.65
MMZ-16-5×8	0.71	0.027	0.108	148.65
MMZ-16-6×6	0.71	0.027	0.108	148.65
MMZ-16-6×7	0.71	0.027	0.108	148.65
MMZ-16-6×8	0.71	0.027	0.108	148.65
MMZ-16-7×7	0.71	0.027	0.108	148.65
MMZ-16-7×8	0.71	0.027	0.108	148.65
MMZ-16-8×8	0.71	0.027	0.108	148.65

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	1조분 중량 (gr)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	1조분 중량 (gr)	견적의뢰 및 주문
MMZ-6-1×1	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-1×1.5	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-1×2	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-1×3	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-1.5×1.5	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-1.5×2	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-1.5×3	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-2×2	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-2×3	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-6-3×3	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-8-2×2	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-8-2×3	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-8-2×4	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-8-3×3	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-8-3×4	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-8-4×4	P	19,800	-	재고품	-	1	견적의뢰 / 주문
MMZ-10-3×3	P	22,000	-	재고품	-	3	견적의뢰 / 주문
MMZ-10-3×4	P	22,000	-	재고품	-	3	견적의뢰 / 주문
MMZ-10-3×5	P	22,000	-	재고품	-	3	견적의뢰 / 주문
MMZ-10-4×4	P	22,000	-	재고품	-	3	견적의뢰 / 주문
MMZ-10-4×5	P	22,000	-	재고품	-	3	견적의뢰 / 주문
MMZ-10-5×5	P	22,000	-	재고품	-	3	견적의뢰 / 주문
MMZ-16-3×3	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-3×4	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-3×5	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-3×6	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-3×7	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-3×8	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-4×4	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-4×5	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-4×6	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-4×7	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-4×8	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-5×5	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-5×6	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-5×7	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-5×8	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-6×6	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-6×7	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-6×8	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-7×7	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-7×8	P	26,400	-	재고품	-	8	견적의뢰 / 주문
MMZ-16-8×8	P	26,400	-	재고품	-	8	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
